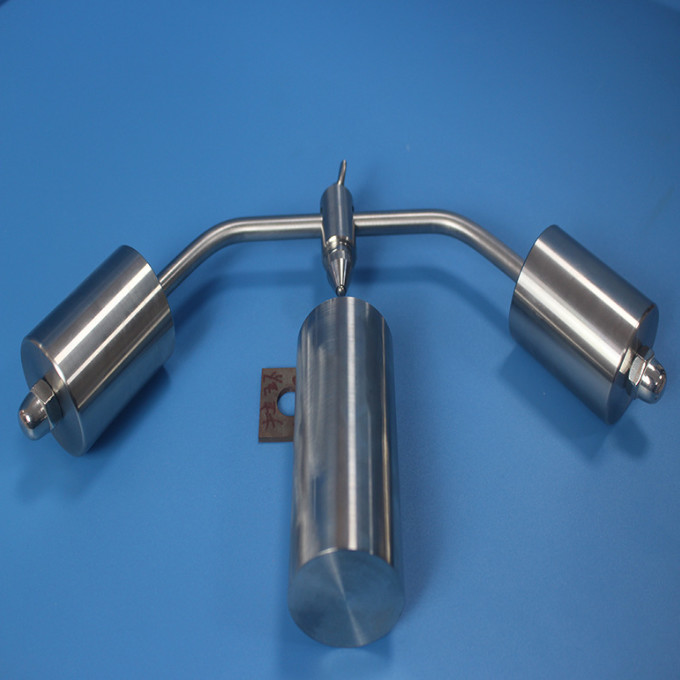

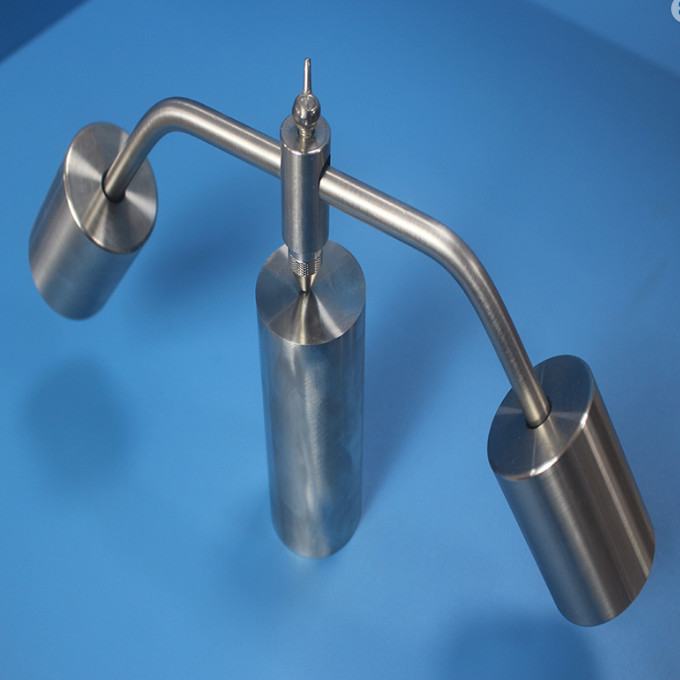

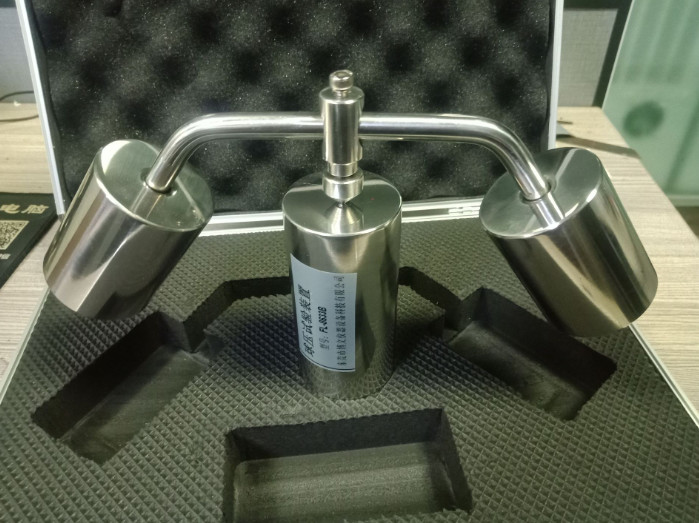

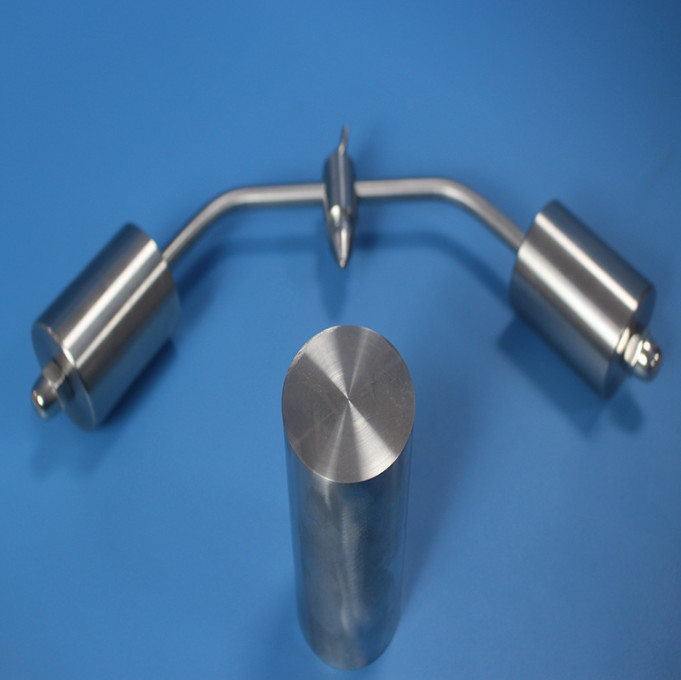

আইইসি৬০৬৯৫-১০-২:2014বল চাপ পরীক্ষক
ওভিউঃ
ডিভাইসটি একটি বিশেষ যন্ত্র যা বল চাপ পরীক্ষার প্রাসঙ্গিক স্ট্যান্ডার্ড প্রবিধানের প্রয়োজনীয়তা অনুযায়ী ডিজাইন এবং নির্মিত হয়।যা অ-ধাতব পদার্থের তাপ প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয়. বৈদ্যুতিক সরঞ্জাম এবং এর উপাদান এবং অংশ, অ-সিরামিক কঠিন বৈদ্যুতিক নিরোধক উপকরণ এবং অন্যান্য অ-ধাতব উপাদান তাপ প্রতিরোধের পরীক্ষা জন্য উপযুক্ত।
টিপ্রযুক্তিগত পরামিতিঃ
1, গোলাকার মাথা লোডঃ 20N±0.2N
2, ইন্ডেন্টার ইস্পাত বলঃ লেয়ার ইস্পাত R2.5mm (ব্যাসঃ 5mm)
3উপাদানঃ 304 স্টেইনলেস স্টীল
4, পরীক্ষার তাপমাত্রাঃ 60°C±2°C
5, সামগ্রিক আকারঃ 420mm×150mm×60mm
6. নেট ওজনঃ ৪.২ কেজি
এসট্যান্ডার্ড:
GB4706, GB2099, JG/T3050 "ইনসুলেশন ইলেকট্রিকাল কন্ডাক্ট এবং নির্মাণের জন্য আনুষাঙ্গিক" ইত্যাদি
IEC60695-10-2:2003 "অস্বাভাবিক তাপ -বল চাপ পরীক্ষা" স্ট্যান্ডার্ড অস্বাভাবিক তাপ সিমুলেশন পরীক্ষার প্রকল্প দ্বারা সৃষ্ট তাপ বিকৃতির জন্য থার্মোপ্লাস্টিক উপাদান প্রতিরোধের নির্দিষ্ট
ব্যালেন্সসিহেকঃ
চাপ বলটি সমর্থনটিতে স্থাপন করা হয়, এবং লোডের শরীরের অবস্থানটি তার দোল অনুসারে উপযুক্তভাবে সামঞ্জস্য করা হয়, এবং তারপরে লোডের শরীরটি টানানো হয়,চাপ বল আবার সমর্থন উপর স্থাপন করা হয়, এবং সামঞ্জস্য প্রভাব নির্ধারণের জন্য সুইং পরিস্থিতি পর্যবেক্ষণ করা হয়।
শুধুমাত্র ভারসাম্য ক্ষেত্রে, চাপ বল মসৃণভাবে স্থাপন করা যেতে পারে, অন্যথায় চাপ বল উল্লেখযোগ্যভাবে oscillate হবে, যদি অপটিক্যাল সরঞ্জাম দ্বারা সনাক্ত,এটি পরীক্ষার ফলাফলের নির্ভুলতাকে গুরুতরভাবে প্রভাবিত করবে.
পরীক্ষার পদ্ধতি:
হার্ড কেসিং এবং আনুষাঙ্গিক তিনটি 80 মিমি দীর্ঘ কেসিং নিতে, কেসিং অক্ষ বরাবর এটি দুটি টুকরা মধ্যে কাটা, এবং নমুনা হিসাবে প্রতিটি এক টুকরা নিতে।যথোপযুক্তভাবে আনুষাঙ্গিক থেকে আনুষাঙ্গিক তৈরি করা যেতে পারে.
নমুনা এবং তাপ প্রতিরোধের পরীক্ষককে 60°C±2°C তাপমাত্রায় চুলায় একসাথে রাখুন, নমুনাটি তাপ প্রতিরোধের পরীক্ষকের প্লেটে রাখুন,নমুনার নীচের প্রান্তে 5 মিমি ব্যাসার্ধের শঙ্কু আকৃতির বস্তুটি রাখুন, এবং 20N চাপের অধীনে এটি 1 ঘন্টা ধরে রাখুন (হাউসের জন্য, এটি তার কনকভ পৃষ্ঠের উপর চাপ দেওয়া উচিত), এবং নির্দিষ্ট সময় পৌঁছানোর পরে নমুনাটি বের করুন।ঘরের তাপমাত্রায় ঠান্ডা করার পর, একটি vernier caliper সঙ্গে ইন্ডেন্টেশন ব্যাসার্ধ নির্ধারণ, এবং তার মান 2mm বেশী হওয়া উচিত নয়, নির্দিষ্ট তাপমাত্রায় পরীক্ষামূলক পণ্য তাপ বিকৃতি ক্ষমতা মূল্যায়ন করার জন্য
রক্ষণাবেক্ষণ
1. R2.5 ইস্পাত বল ইস্পাত ভারবহন করা হয়, মরিচা প্রতিরোধের মনোযোগ দিতে।
2. সমর্থন শেষ মুখ মসৃণ এবং মসৃণ রাখুন.
3২.৫ থার্মোকপল হোল ব্লক করা থেকে বিদেশী পদার্থ প্রতিরোধ করুন।
4, ওজন স্ক্রু loosening প্রতিরোধ করার জন্য।
