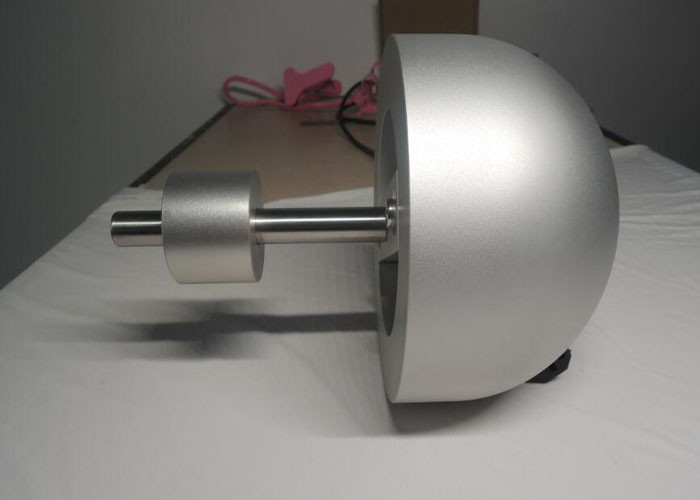

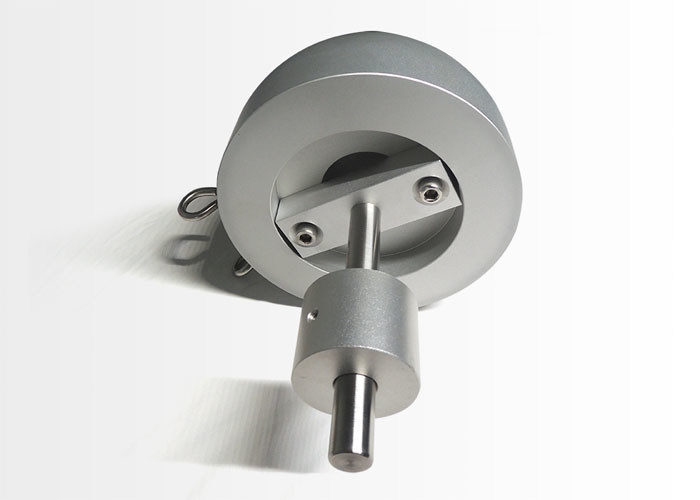

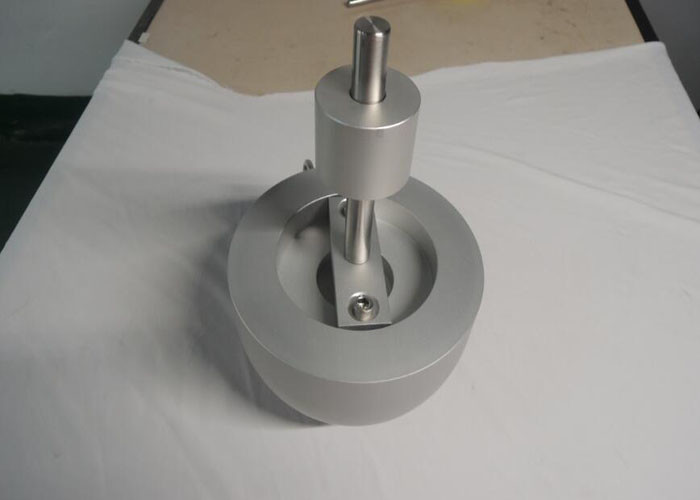

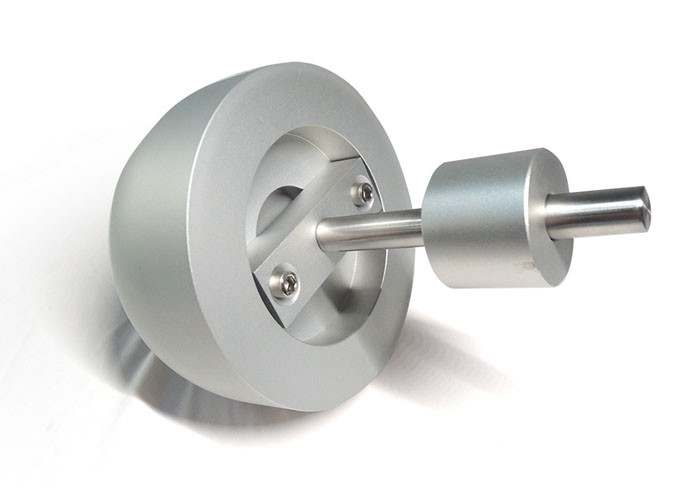

আইএসও ৮১২৪-৪ অ্যালু খাদ অ্যাক্সিলেরোমিটার ছাড়াই সুইং এলিমেন্টস থেকে ইমপ্যাক্ট হেড

আইএসও ৮১২৪-৪ স্হিং উপাদান থেকে আঘাতের মাথা (অ্যাক্সিলেরোমিটার ছাড়াই)

পণ্যের তথ্য

পরীক্ষার ভর, যা একটি অ্যালুমিনিয়াম গোলক বা আধা গোলক, যার ব্যাসার্ধ ৮০ মিমি ± ৩ মিমি এবং মোট ভর
(অ্যাক্সিলেরোমিটার সহ) 4,6 কেজি ± 0,05 কেজি। আঘাতের পৃষ্ঠের মধ্যে আঘাতের অংশ এবং
অ্যাক্সিলেরোমিটারের সাথে সংযুক্ত তারগুলি অভিন্ন এবং ফাঁকা হবে না।
পরীক্ষার ভর উপর প্রভাবকে যতটা সম্ভব কমিয়ে আনার জন্য এমনভাবে স্থাপন করা হবে

পরীক্ষার মান
আইএসও ৮১২৪-৪৪ ৬।4.1

পদ্ধতি

নির্মাতার নির্দেশাবলী অনুসারে পরীক্ষার জন্য সুইং উপাদানটি একত্রিত করুন এবং ইনস্টল করুন।
সুইং সঙ্গে সরবরাহ করা হয়েছে যে সাসপেনশন উপকরণ সঙ্গে সুইং স্থগিত এবং সর্বোচ্চ
যদি দড়ি বা তারগুলি স্থগিত করার উপায় হয়, তবে তাদের মধ্যে প্রসারিত করা প্রয়োজন হতে পারে
পরীক্ষা চলাকালীন সুইংটি মুক্ত হলে মসৃণ ভ্রমণের অনুমতি দেওয়ার জন্য। যদি প্রয়োজন হয়, উদাহরণস্বরূপ, একটি লোড প্রয়োগ করুন
প্রতিটি দড়ি বা তারের শেষে 5 কেজি রাখুন এবং 6 ঘন্টা বা দড়ি বা তারগুলি সোজা না হওয়া পর্যন্ত এটি ছেড়ে দিন।
সেটআপের সমস্ত অংশ এমনভাবে সামঞ্জস্য করা হয় যাতে পরীক্ষার ভরের জন্য সাসপেনশন চেইনগুলি
সুইং উপাদান জন্য সাসপেনশন।
টেস্টিং ভর স্থগিত করুন এবং নিয়ন্ত্রন করুন যাতে সুইং উপাদান এবং পরীক্ষার কেন্দ্রের যোগাযোগের পয়েন্ট
পরীক্ষার জন্য চেইনগুলি নিশ্চিত করুন যে পরীক্ষার জন্য চেইনগুলি একই অনুভূমিক সমতলে রয়েছে।
ভরগুলি বিকৃত হয় না এবং পরীক্ষার ভরটি একটি উল্লম্ব রেখায় ঝুলছে।
চেইন, দড়ি, তার বা অন্য দ্বারা সমর্থিত সুইং উপাদানগুলির পাশে একটি সূচক চিহ্ন লাগান
nonrigid suspending elements. index mark can be on any part of the suspended member that is: non-rigid suspending elements. index mark may be on any part of the suspended member that is:
ফ্রি-হ্যাংটিং বিশ্রাম অবস্থানে পিভট পয়েন্টের নিচে।
শৃঙ্খলা, দড়ি, তার বা অন্যান্য অ-কঠিন ঝুলন্ত উপাদান দ্বারা সমর্থিত সুইং উপাদানগুলি অবশ্যই
তাদের ভ্রমণ আর্ক বরাবর উত্থাপিত পর্যন্ত পিভট পয়েন্ট এবং সূচক মাধ্যমে একটি সোজা রেখা পাশের দৃশ্য অভিক্ষেপ
চিহ্নটি উল্লম্বের সাথে 60° ± 1° কোণ গঠন করে। একবার ঝুলন্ত অঙ্গটি পরীক্ষার অবস্থানে উঠে গেলে,
সাসপেন্ডিং উপাদান কিছু বাঁক উত্পাদিত হবে।
স্থিতিশীল গতিপথ প্রদান করে এমন বক্রতা নির্ধারণ করুন।
