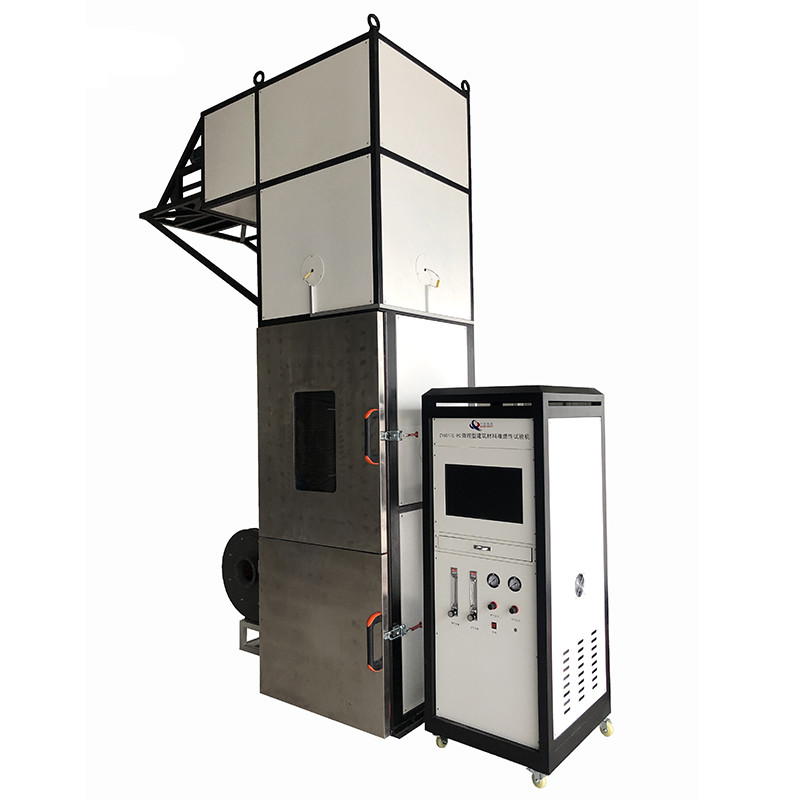

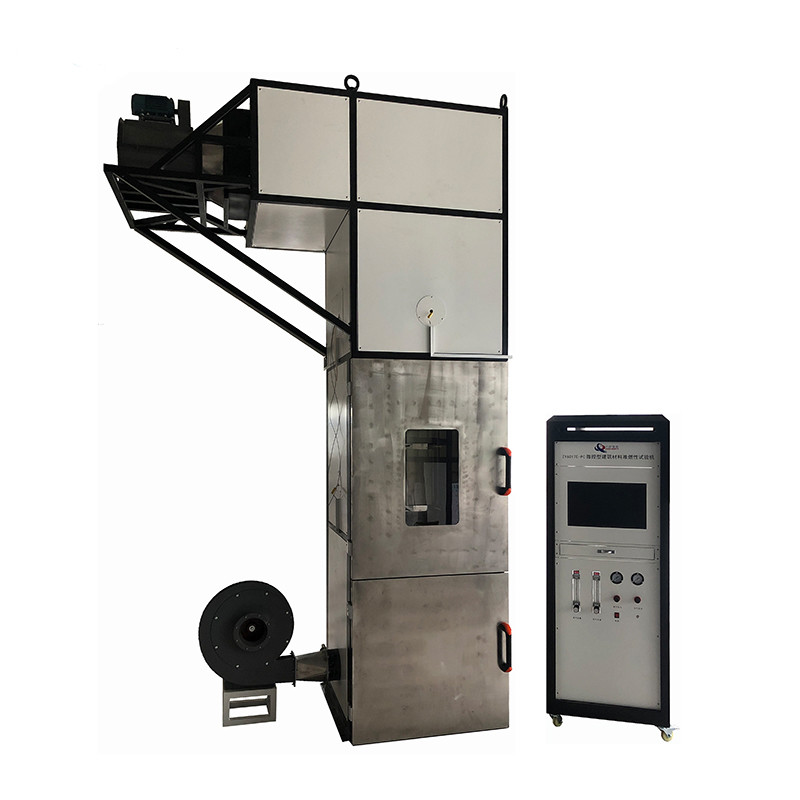

DIN 4102-15/16 বিল্ডিং উপকরণের জন্য ব্র্যান্ডশাচ টেস্ট যন্ত্রপাতি

DIN 4102-15/16 Brandschacht টেস্ট ডিভাইস

1আবেদন

DIN 4102-16 DIN 4102-15 অনুযায়ী "ব্র্যান্ডসচ্যাচটে" নির্মাণ উপকরণ পরীক্ষার জন্য অভিন্ন পদ্ধতি বর্ণনা করে।পরীক্ষার পদ্ধতিতে ব্যবহৃত মানসম্মত পণ্যগুলির তালিকা আপডেট করার জন্য DIN 4102-16 সংশোধন করা হয়েছে. পরীক্ষার পদ্ধতিটি বিল্ডিং উপকরণগুলির অগ্নি পরীক্ষার জন্য ব্যবহৃত হয়। ব্র্যান্ডশ্যাচট একটি বর্গক্ষেত্রের ঘর যা নীচে থেকে একটি ধ্রুবক প্রবাহের হারের সাথে বায়ু প্রবেশ করে,আর তা থেকে উঁচু থেকে ধোঁয়াশা বেরিয়ে আসে ।এটি একটি বর্গক্ষেত্র গ্যাস বার্নার দিয়ে সজ্জিত, যার মাধ্যমে একটি মাউন্ট ফ্রেম মধ্যে সাজানো নমুনা একটি ধোঁয়া গঠন, জ্বলন্ত এক্সপোজ করা হয়।

ব্র্যান্ডশ্যাচট টেস্ট ডিভাইস, DIN 4102 পার্ট 15 অনুসারে, বিল্ডিং উপকরণ এবং উপাদানগুলির অগ্নি পরীক্ষার জন্য ডিজাইন করা হয়েছে।যার নিচের দিক থেকে বায়ুর ধ্রুবক প্রবাহ হয়নমুনাগুলি উল্লম্বভাবে মাউন্ট করা হয় এবং একটি বর্গক্ষেত্র গ্যাস বার্নার দ্বারা উত্পন্ন শিখা প্রকাশ করা হয়।

2. প্রযুক্তিগত পরামিতি

2.1 পরীক্ষার ডিভাইসে জ্বলন কক্ষ, নিয়ন্ত্রণ ক্যাবিনেট, বার্নার, নমুনা ধারক, ক্যালিব্রেশন ডিভাইস ইত্যাদি অন্তর্ভুক্ত রয়েছে;

2.২ জ্বলন চেম্বারের অভ্যন্তরীণ গহ্বরের আকার ৮০০ মিমি*৮০০ মিমি*২০০০ মিমি এবং চেম্বারের দেয়ালটি বহুস্তরীয় নিরোধক কাঠামো;

2.3 জ্বলন চেম্বারের দেয়াল একটি বহুস্তরীয় কাঠামো, ভিতর থেকে বাইরেঃ 2 মিমি ইস্পাত প্লেট, 6 মিমি অ্যাজবেস্টস শীট (ঘনত্ব 600 কেজি / এম 3 ছাড়িয়ে যায় না),40 মিমি পুরু খনিজ নিরোধক ফাইবার (নামমাত্র ঘনত্ব 100kg/m3), বাইরের ইস্পাত প্লেট;

2.4 তল থেকে উপরে জ্বলন চেম্বার, ইনপুট চেম্বার, এয়ার রেগুলেটর, জ্বলন চেম্বার, পরিমাপ চেম্বার এবং আউটপুট সিম;

2.5 ডানদিকে φ200 এর একটি নল দিয়ে ইনলেট চেম্বারে ধ্রুবক গতি এবং তাপমাত্রার বায়ু সরবরাহ করা হয়;

2.6 একটি ধ্রুবক তাপমাত্রা ইনপুট সিস্টেম যা 10 ± 1 মি 3 / মিনিট এবং 23 ± 2 ডিগ্রি সেলসিয়াসের তাপমাত্রায় বায়ুর ধ্রুবক প্রবাহ সরবরাহ করতে সক্ষম;

2.7 ইনপুট এয়ারের তাপমাত্রা ০.১ ডিগ্রি সেলসিয়াসের সঠিকতার সাথে পরিমাপ করার জন্য একটি টাইপ কে বর্মড থার্মোকপল দিয়ে সজ্জিত একটি ইনপুট চেম্বার;

2.8 বায়ু স্থিতিস্থাপক, ইনপুট চেম্বারের উপরে স্থাপন করা, একটি ছিদ্রযুক্ত ইস্পাত প্লেট এবং গ্লাস ফাইবার ফিল্টার একাধিক স্তর গঠিত, ইনপুট বায়ু প্রবাহ homogenize

2.9 ব্রানার এবং পরীক্ষার স্ট্যান্ডের জন্য একটি জ্বলন চেম্বার, যা নমুনার মাউন্ট দূরত্ব সামঞ্জস্য করার জন্য চারপাশে স্ক্রু সহ 1000 মিমি উচ্চতার একটি আয়তক্ষেত্রাকার ফ্রেম

2.10 একটি বার্নার, একটি বর্গাকার বার্নার 200 মিমি * 200 মিমি, চারপাশে সমানভাবে বিতরণ করা জ্বলন ডোজগুলির সাথে, 3.5 মিমি ব্যাসের ডোজ খোলার সাথে, অভিন্ন জেট শিখা সরবরাহ করতে সক্ষম

2.11 একটি গ্যাস সিস্টেম, যা একটি চাপ হ্রাসকারী ভালভ, চাপ গেইজ, সোলিনয়েড ভালভ, ভর প্রবাহ মিটার এবং বৈদ্যুতিক স্পার্ক ইগনিটর নিয়ে গঠিত;

2.১২ মেথেনের ভর প্রবাহ মিটার এবং বায়ুর ভর প্রবাহ মিটার দিয়ে সজ্জিত যা গ্যাসের প্রবাহকে নিয়ন্ত্রনের সঠিকতার সাথে ২% এর চেয়ে ভাল নিয়ন্ত্রণ করতে পারে;

2.13 একটি উচ্চ ভোল্টেজ ইলেকট্রিক স্পার্ক ইগনিটর দিয়ে সজ্জিত যা ইগনিশন সোর্সের দূরবর্তী অগ্নিসংযোগ করতে পারে

2.১৪ উপরের এবং নীচের চুলার দরজা ইনপুট এবং জ্বলন চেম্বারের বাইরে ইনস্টল করা হয়েছে যাতে নমুনা এবং রক্ষণাবেক্ষণ সরঞ্জাম ইনস্টল করা সহজ হয়, বিস্ফোরণ প্রতিরোধী,পরীক্ষার ঘটনার পর্যবেক্ষণ সহজ করার জন্য উপরের দরজায় উচ্চ তাপমাত্রা প্রতিরোধী গ্লাস ইনস্টল করা হয়েছে

2.15 পরিমাপ বিভাগটি একটি টি-চাপ পরিমাপ টিউব এবং একটি ধোঁয়া থার্মোকপল দিয়ে সজ্জিত;

2.16 রিয়েল টাইমে চেম্বারে বাস্তবিক চাপের জন্য সফটওয়্যার সহ একটি মাইক্রো ডিফারেনশিয়াল চাপ সেন্সরের সাথে সংযুক্ত টি-টাইপ চাপ পরিমাপ টিউব ব্যবহার;

2.১৭ আমেরিকান ওমেগা টাইপ কে স্টেইনলেস স্টীল বর্মযুক্ত থার্মোকপল ব্যবহার করা যা ০.১ ডিগ্রি সেলসিয়াসের সঠিকতা রাখে;

2.18 বর্গক্ষেত্র, জ্বলন চেম্বারের উপরের অংশে অবস্থিত, যার নীচের অংশটি জ্বলন চেম্বারের সাথে সংযুক্ত এবং উপরের অংশটি বাহ্যিক নিষ্কাশন সিস্টেমের সাথে সংযুক্ত;

2.19 গরম তারের এনিমোমিটার কনফিগারেশন, পরিসীমা 0-10m/s, নির্ভুলতা 0.1m/s, বায়ু অভিন্নতা ক্যালিব্রেশন জন্য;

2.২০ বক্সের দেয়াল এবং সিগারেটের জন্য ওমেগা থার্মোকপল, যা সফটওয়্যার দ্বারা তাপ লোডের জন্য ক্যালিব্রেট করা যায়;

2.২১ পরীক্ষার সফটওয়্যারটি একটি তথ্য সংগ্রহের সিস্টেম যা তাপমাত্রা, চাপ এবং সময়ের তথ্য রিয়েল টাইমে সংগ্রহ করে, গ্যাসের প্রবাহ নিয়ন্ত্রণ করে, পরীক্ষা সম্পাদন করে এবং পরীক্ষার রিপোর্ট রপ্তানি করে।

3ইনস্টলেশনের শর্ত

2.১ ইনডোর ইনস্টলেশন।

2.২ জ্বলন বাক্সের মাত্রা ১২৯০mm*১০৫০mm*৩৯৫০mm

2.3 কন্ট্রোল ক্যাবিনেটের আকার 2000mm*1050mm*850mm

2.4 বিদ্যুৎ সরবরাহঃ ২২০ ভোল্ট ৩২ এ;

2.5 গ্যাসঃ মিথান, 99% বিশুদ্ধতা বা তার বেশি;

2.6 কম্প্রেসড এয়ারঃ ০.৬ এমপিএ, তেলহীন এবং জলহীন;
