EN13823এসবিআই একক জ্বলন্ত আইটেম জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম
যন্ত্রের বর্ণনা
এটি একক জ্বলন্ত আইটেম (এসবিআই) এ বিল্ডিং উপকরণ / পণ্যগুলির অগ্নি প্রতিরোধের পরীক্ষার জন্য উপযুক্ত।বিল্ডিং প্রোডাক্টের জন্য অগ্নি পরীক্ষার প্রতিক্রিয়া ️ একক জ্বলন্ত আইটেম দ্বারা তাপ আক্রমণের শিকার মেঝে ব্যতীত বিল্ডিং পণ্য.
বৈশিষ্ট্য:
1মেশিনের মূল অংশ আমদানিকৃত উপাদানঃ যেমন কার্বন ডাই অক্সাইড, অক্সিজেন বিশ্লেষণ সরঞ্জাম।
2. অপারেটিং ইন্টারফেস স্টাইল এবং পারফরম্যান্স যুক্তরাজ্যের FTT এর সমতুল্য, কিছু পারফরম্যান্স ভাল।
3. সহজ রক্ষণাবেক্ষণ, দ্রুত, FTT ন্যূনতম 50% থেকে 70% এর কম দেরী অংশ প্রতিস্থাপন, কোন রক্ষণাবেক্ষণ সমস্যা হবে না।
4. আমদানিকৃত ইন্টিগ্রেটেড কন্ট্রোল ক্যাবিনেটের সাথে.
বিশেষ উল্লেখ

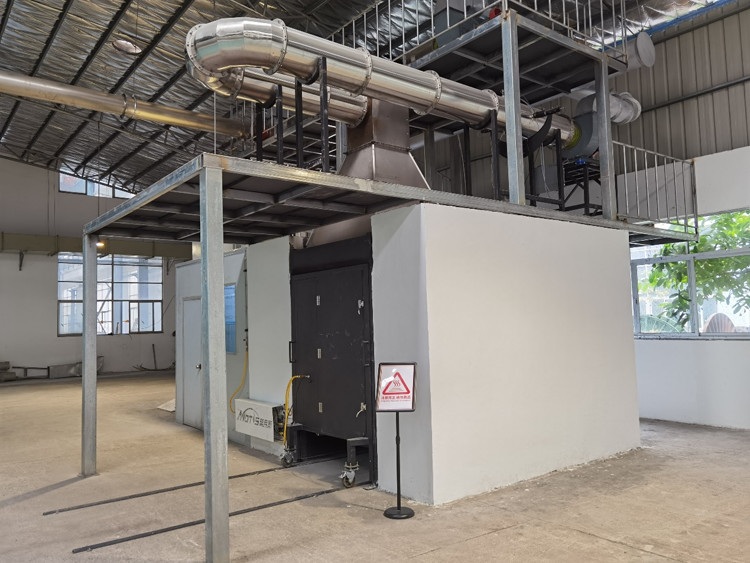

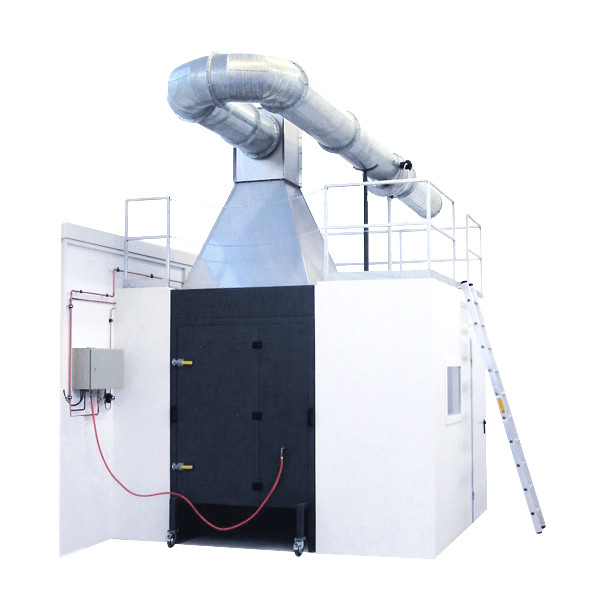

1গঠনঃ এই পরীক্ষার সরঞ্জামগুলির মধ্যে রয়েছে জ্বলন পরীক্ষাগার, নিয়ন্ত্রণ কক্ষ, 2 টি ছোট কার্ট, নিষ্কাশন নল, স্থায়ী ফ্রেম, ধোঁয়াশা গ্যাস সংগ্রহ সিস্টেম, ইন্টিগ্রেটেড পরিমাপ সিস্টেম ডিভাইস,তথ্য সংগ্রহ ও বিশ্লেষণের যন্ত্র, গ্যাস সরবরাহ নিয়ন্ত্রণ ডিভাইস।
2জ্বলন চেম্বারঃ দীর্ঘ (3.0 ± 0.2) মি × প্রস্থ (3.0 ± 0.2) মি × উচ্চতা (2.4 ± 0.1) তৈরি করা উচিতভিতরেবিরিক্স.
3. ইট এবং ক্যালসিয়াম সিলিক্যাট বোর্ড A1 প্লেট স্ট্যান্ডার্ড জ্বলন চেম্বার গঠিত সঙ্গে, পরীক্ষা চুলা স্থানীয় ইনস্টল করা উচিত;
4রুমের উপরের অংশে একটি সংগ্রহের হাউড এবং একটি ধোঁয়া পাইপ রয়েছে যা নমুনা গ্রহণের পাইপকে সংযুক্ত করে।পরীক্ষার সময় নমুনার জ্বলন তাপ মুক্তি এবং জ্বলন পণ্যগুলি নিষ্কাশন পাইপ থেকে নির্গত হয়.
5একটি দেয়াল উপর জ্বলন চেম্বার একটি খোলার স্থাপন, ছোট কার্ট প্রবেশ করা সহজ, ট্রলিবাস বায়ু স্বাভাবিকভাবে স্থান থেকে বাইরে;নজরদারি উইন্ডোতে উভয় পক্ষের সামনের পৃষ্ঠের উভয় পক্ষের উল্লম্ব পরীক্ষার প্লেট খোলা ছিল.
6. জ্বালানি উৎস, 31KW প্রোপেন ডান কোণ sandbox বার্নার উল্লম্ব কোণে trolley মধ্যে স্থাপন (পার্শ্ব দৈর্ঘ্য 250MM উচ্চ 80MM) ।
7কার্টের অবস্থান হল কার্টের পিছনে কার্টের খোলার অবস্থান স্থাপন করা যাতে জ্বলন চেম্বারের দেয়ালের খোলাগুলি বন্ধ করা যায়।জ্বলন চেম্বার মেঝে বরাবর বায়ু প্রবাহ সমানভাবে বিতরণ করতে, একটি ছিদ্রযুক্ত প্লেট ( ছিদ্রযুক্ত) ট্রলিটির নীচে বায়ু প্রবেশদ্বারে স্থাপন করা হয় ব্যাসার্ধ 8 মিমি, খোলা এলাকা মোট এলাকার 60% হিসাব করে) ।
8. নিয়ন্ত্রক নিয়ন্ত্রক সঙ্গে, লোডিং এবং নমুনা আনলোড খুব সুবিধাজনক.
9. স্যান্ডবক্স বার্নারঃ একটি ট্রলি (প্রধান বার্নার) এর মেঝেতে, অন্যটি ফ্রেম কলামের উপর স্থির, স্যান্ডবক্স বার্নারের মাধ্যমে প্রোপেন গ্যাস এবং 30.7 ± 2.0kW তাপ উত্পাদন।
অক্সিজেন পরিমাপঃসিমেন্সবিশ্লেষক
| পরিমাপ পরিসীমা |
০-২৫% |
| সিগন্যাল আউটপুট |
৪-২০ এমএ |
| প্রতিক্রিয়া সময় T90 |
≤2S; |
| পরিবেশে তাপমাত্রা |
০-৪৫ ডিগ্রি সেলসিয়াস; |
| আপেক্ষিক আর্দ্রতা |
<৯০% (অ-কন্ডেনসিং) |
| রৈখিকতা |
< ± 0.1% O2 |
| জিরো ড্রিফট। |
0.০৫% O2 প্রতি সপ্তাহে |
| পুনরাবৃত্তিযোগ্য |
< ± ০.০২% O2 |
| কার্বন ডাই অক্সাইড (CO2) পরিমাপ |
|
| পরিমাপ পরিসীমা |
০-১০% |
| পুনরাবৃত্তিযোগ্য |
< ± 1% কন্ট্রোল ক্যাবিনেটের অভ্যন্তরীণ কাঠামো; |
| জিরো ড্রিফট। |
≤২% / সপ্তাহ |
| স্প্যান ড্রিফ্ট |
≤২% / সপ্তাহ |
| রৈখিকতার বিচ্যুতি |
<± ১% |
| প্রতিক্রিয়া সময় |
T90≤2 সেকেন্ড |
রেকর্ড তথ্য অধিগ্রহণ সিস্টেম অক্সিজেন ঘনত্ব, কার্বন মনোক্সাইড ঘনত্ব, তাপমাত্রা, ধোঁয়া ঘনত্ব, তাপ মুক্তি হার, ভর ক্ষতি হার, ইত্যাদি সংগ্রহ করতে পারে, সংরক্ষণ করা যেতে পারে।
পরীক্ষার মান
EN 13823
বিল্ডিং প্রোডাক্টের অগ্নি পরীক্ষার প্রতিক্রিয়া
একটি একক জ্বলন্ত বস্তুর দ্বারা তাপ আক্রমণ।
EN 13501-1
নির্মাণ পণ্য এবং বিল্ডিং উপাদানগুলির অগ্নি শ্রেণীবিভাগ।
সরবরাহকারীর মানসম্মত ডকুমেন্টেশন এবং শংসাপত্র সরবরাহ করতে হবে ।
সরবরাহের পরিধি
সম্পূর্ণ এসবিআই সিস্টেমে নিম্নলিখিত বিষয়গুলি অন্তর্ভুক্ত থাকবেঃ
এসবিআই টেস্ট রুম
- EN 13823 প্রয়োজনীয়তা অনুযায়ী সম্পূর্ণ পরীক্ষার রুম
- অ-জ্বালনযোগ্য নির্মাণ
- L আকৃতির নমুনা ইনস্টলেশনের জন্য উপযুক্ত
- স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী অভ্যন্তরীণ মাত্রা
- অ্যাক্সেস দরজা এবং পর্যবেক্ষণ জানালা
- নমুনা মাউন্ট সিস্টেম
🙏
৩. বার্নার সিস্টেম
এই সিস্টেমে নিম্নলিখিত বিষয়গুলি অন্তর্ভুক্ত থাকবেঃ
- এসবিআই স্যান্ড বক্স বার্নার
- প্রোপেন গ্যাস সরবরাহ সিস্টেম
- বার্নার ক্যালিব্রেশন সিস্টেম
- গ্যাস চাপ নিয়ন্ত্রক
- গ্যাস প্রবাহ পরিমাপ এবং নিয়ন্ত্রণ
- সুরক্ষা বন্ধ সিস্টেম
প্রয়োজনীয় বার্নার ক্ষমতাঃ প্রায় 30 কিলোওয়াট
৫. পরিমাপ ও বিশ্লেষণ ব্যবস্থা
এই সিস্টেমে নিম্নলিখিত বিষয়গুলি অন্তর্ভুক্ত থাকবেঃ
তাপ মুক্তির পরিমাপ
প্রয়োজনীয় পরামিতিঃ
- তাপ মুক্তির হার (এইচআরআর)
- মোট তাপ মুক্তি (THR600s)
- ফিগ্রা গণনা
ধোঁয়া পরিমাপ
প্রয়োজনীয় পরামিতিঃ
- ধোঁয়া উৎপাদন হার (SMOGRA)
- মোট ধোঁয়া উৎপাদন (TSP600s)
গ্যাস বিশ্লেষণ
প্রয়োজনীয়ঃ
- অক্সিজেন বিশ্লেষক (O2)
কার্বন ডাই অক্সাইড বিশ্লেষক (সিও২)
- ৬. ডেটা অ্যাক্সেস সিস্টেম
সফটওয়্যারটি নিম্নলিখিতগুলি প্রদান করবেঃ
- রিয়েল টাইম মনিটরিং
- স্বয়ংক্রিয় তথ্য রেকর্ডিং
- পরীক্ষার রিপোর্ট তৈরি
- সময়-তাপমাত্রা বক্ররেখা
- এইচআরআর কার্ভ
- ধোঁয়াশি কার্ভ
- স্বয়ংক্রিয় হিসাবঃ
- ফাইগ্রা
- THR600s
- ধূমপান
- টিএসপি৬০০
ন্যূনতম নমুনা গ্রহণের হারঃ ≤ 10 Hz
