EN1363 টেকসই জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম / বিল্ডিং উপাদান অগ্নি পরীক্ষা উল্লম্ব চুল্লি

টেকসই জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম / বিল্ডিং উপাদান অগ্নি পরীক্ষা উল্লম্ব চুল্লি

ব্যবহার

EN 1363 মূলত উচ্চ তাপমাত্রায় বিল্ডিং উপকরণ সমাপ্তি উপাদানগুলির অগ্নি প্রতিরোধের প্রয়োজনীয়তা লক্ষ্য করে।

পণ্যের প্রবর্তন

অগ্নি পরীক্ষার চুলার নকশা EN1363-1 এর প্রাসঙ্গিক প্রয়োজনীয়তা পূরণ করে,1363-2 হাইড্রোকার্বন বক্ররেখা এবং বিল্ডিং উপাদান উপাদানগুলির জন্য অগ্নি পারফরম্যান্স পরীক্ষায় আইএসও স্ট্যান্ডার্ড এবং সিনটেফের (নরওয়ে) অনুরূপ, এলজিএআই (স্পেন), পিএসবি (সিঙ্গাপুর), ওটিআইএস (ফ্রান্স), ভেট্রোটেক (সুইজারল্যান্ড), চিল্টার্ন ইন্টারন্যাশনাল (যুক্তরাজ্য), এজিসিফ্ল্যাটগ্লাস (বেলজিয়াম) বডিকোট ওয়ারিংটন ফায়ার (যুক্তরাজ্য),ফার ইস্ট ফায়ার ডিটেকশন সেন্টার (চীন) এবং টমাস বেল-রাইট (দুবাই) . The equipment is specially designed and improved over many years to create a reliable and accurate method of testing the various sample configurations and necessary components of the combustion chamber. বিভিন্ন ধরণের সীমাবদ্ধ পরীক্ষার নমুনাগুলি জ্বলন চেম্বারে স্থাপন করা যেতে পারে। ফ্রেম। ডিভাইসটি নির্দিষ্ট সময়ে, তাপমাত্রা এবং চাপে উত্তাপের নমুনার প্রতিক্রিয়া নিয়ন্ত্রণ করে,নির্দিষ্ট পারফরম্যান্স মানদণ্ড সহ.

চুলাটি আমাদের কারখানায় তৈরি, ইনস্টল এবং পরীক্ষা করা হয়, এবং আপনার পূর্বনির্ধারিত ফাংশন অনুযায়ী, এটি ভারী লোডিংয়ের জন্য উপযুক্ত প্যাকেজগুলিতে ভেঙে ফেলা হয় এবং ট্রেলারে পরিবহন করা হয়।

চুলার দেয়ালটি হ্যামার ব্লু তাপ প্রতিরোধী পেইন্ট দিয়ে স্প্রে করা হবে, বর্তমান নিয়ম অনুযায়ী পাইপ সিস্টেমটি কনফিগার করুন।

চুল্লিটি 1250 °C পর্যন্ত তাপমাত্রা পরীক্ষা করে।

প্রযুক্তিগত পরামিতি

ফার্নেসের আস্তরণঃ

সাধারণভাবে, ১৪০০ শ্রেণীর বিচ্ছিন্ন ইটগুলি ডায়াটোমোস আর্থ বিচ্ছিন্নতা এবং নির্দিষ্ট অঞ্চলে সুপার-বিচ্ছিন্ন, নিম্ন তাপমাত্রার উপকরণ দিয়ে আবৃত হয়,সমস্ত বিপজ্জনক এলাকায় এবং সিমেন্ট সংযোগের জন্য উপযুক্ত জ্বলনকারী বেসের এলাকায় 42% যতটা সম্ভব ঘন ব্যবহার করেঅ্যালুমিনিয়াম ইট, অভ্যন্তরীণ আস্তরণ 6 ঘন্টা উচ্চ তাপমাত্রা পরীক্ষার সময় যথেষ্ট নিরোধক প্রদান করবে।

প্রতিস্থাপনযোগ্য, ঘন, উচ্চ-শক্তি, ঢালাই উপাদান, প্রিফ্যাব্রিকেটেড আগুনের ইট, জ্বলন চেম্বারের সামনের অংশে ইস্পাত কাঠামোর চারপাশে সুরক্ষিত করা হবে।প্রিফ্যাব্রিকেটেড refractories দেখার পোর্ট একটি হালকা ওজন refractory উপাদান একটি ইস্পাত কাঠামোগত শেল যে মেরামতের জন্য প্রয়োজন হলে বাইরের থেকে অপসারণ করা যেতে পারে ঢালা দ্বারা নির্মিত হয়গ্রাহকের চাহিদা অনুসারে অগ্নি প্রতিরোধী উপাদান দেখার পোর্টের পরিবর্তে ভিডিও ক্যামেরার অ্যাপারচার ব্যবহার করা যেতে পারে।

তিনটি ধোঁয়াশালের ক্রস সেকশনগুলি বৃত্তাকার, প্রতিটিতে একটি এয়ারলক রয়েছে। তিনটি এয়ারলকগুলি বৃত্তাকার উচ্চ-গ্রেডের স্টেইনলেস স্টিলের কাঠামো এবং তাদের শ্যাফ্টগুলি জল দিয়ে শীতল হয়।এখানে সিগারেট সিলিং একটি জৈববিন্যাসযোগ্য সিরামিক ফাইবার উপাদান.

ইস্পাত কাঠামো:

শেল কাঠামোগত হালকা ইস্পাত এবং শীট ধাতু তৈরি করা হয় এবং একটি কঠিন, nondeformed কাঠামো হতে ডিজাইন করা হয়। শক্তিশালী প্লেট বার্নার, দৃষ্টি গ্লাস, thermocouples, চাপ,এবং পর্যবেক্ষণ পয়েন্টস্টিলের ফ্রেমের নকশাটি তার ব্যবহারের ফাংশন বিবেচনা করা হয়েছে তা নিশ্চিত করার জন্য। ডিভাইসের টেকসই প্রকৃতি পরীক্ষার পরিবেশে তার দীর্ঘায়ু নিশ্চিত করে।

চুলাটি তিনটি অংশে সরবরাহ করা হয় যা সাইটে একত্রিত করা যেতে পারে।

১) ইস্পাত ও ঢালাই লোহার কাজ সমর্থন

উল্লম্ব পৃষ্ঠটি জ্বলন চেম্বারের কাঠামোর উপর একটি কঠিন ঢালাই লোহার প্রোফাইলে বোল্ট করা হয় এবং এটি অপসারণযোগ্যভাবে ডিজাইন করা হয়েছে।উল্লম্ব সীমাবদ্ধ ফ্রেম সীলমোহর ব্যবহার করা ইনকর্পোরেটেড সিরামিক ফিলিং উপাদান গ্রহণ এবং বজায় রাখার জন্য ঢালাই মধ্যে একটি অভ্যন্তর গঠিত হয়, যা চারটি কিল/রোলার ব্র্যাকেটের সমন্বয় দ্বারা সুরক্ষিত।

২) মোটর চালিত চাপ নিয়ন্ত্রিত ডাম্পার

গ্যাস তিনটি খোলার মাধ্যমে চুল্লির পিছনের উল্লম্ব নলগুলিতে প্রবেশ করবে এবং তারপরে একটি সাধারণ গ্রাউন্ড সিগারেটে যাবে।তিনটি এয়ারলক মোটর চালিত হয় এবং জ্বলন চেম্বার চাপ নিয়ন্ত্রণএয়ার লকটি জল-শীতল এবং গ্রাহকদের জল সরবরাহ এবং নিকাশী সরবরাহ করতে হবে।

3)জ্বলন সরঞ্জাম

নিম্নরূপ জ্বলন সরঞ্জাম প্রদান করুনঃ

12 গ্যাস বার্নার ডজলস নমুনা পৃষ্ঠের ignition জন্য

১২ টি নমনীয় বায়ু টিউব

১২টি নমনীয় গ্যাস টিউব

12 ম্যানুয়াল বায়ু প্রজাপতি ভালভ

১২টি দ্বৈত সংযুক্ত প্রথম শ্রেণীর ইলেক্ট্রোম্যাগনেটিক এবং গ্যাস ভ্যালভ

১২টি গ্যাস প্লাগ

12 লোড নিম্ন চাপ শূন্য গ্যাস গভর্নর

৩টি বৈদ্যুতিক বায়ু/গ্যাস আনুপাতিক খোলা প্রধান নিয়ন্ত্রণ ভালভ

স্পার্ক ইগনিশন এবং ইউভি উপাদান সহ 12 সেট স্বয়ংক্রিয় গ্যাস বার্নার নিরাপত্তা নিয়ন্ত্রণ ডিভাইস

১২টি স্টারপ্লাগ

12 ইউভি টাইপ শিখা ডিটেক্টর

১ টি বায়ু চাপ পার্থক্য সুইচ

১টি নেতিবাচক চাপ সুইচ

1 টি অতিরিক্ত চাপ সুইচ

গ্যাস চাপ সুইচ 2

1 টি বায়ু এবং গ্যাস পাইপলাইন গ্রুপ চুলা

1 ম্যানুয়াল গ্যাস শাট-অফ প্রধান ভালভ

6 পক্ষের প্রতিটি পক্ষের 6 বার্নার উল্লম্ব পৃষ্ঠ 3 জোন দ্বারা নিয়ন্ত্রিত হয় (প্রতিটি জোনের মধ্যে 4)

জ্বলন সরঞ্জাম/ইনজিলিং সরঞ্জাম এবং পাইপিংয়ের বিন্যাস আমাদের নিবন্ধিত গ্যাস ইঞ্জিনিয়ারদের দ্বারা ইউরোপীয় মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ গ্যাস প্রবিধান অনুযায়ী নির্ধারিত হয়।পৃথক বার্নার ফ্লেম আউট সিস্টেম, ইউভি ডিভাইস, স্পার্ক ইগনিশন ডিভাইস, ডিফারেনশিয়াল চাপ সুইচ interlock ডিভাইস, বায়ু সরবরাহ চাপ সুইচ / solenoid ভালভ, উচ্চ এবং নিম্ন গ্যাস চাপ সুইচ, নেতিবাচক চাপ সুইচ,চাপ সুইচ উপর চুল্লি, ডিফারেনশিয়াল চাপ বায়ু চাপ সুইচ, স্টার্ট লাইট সুইচ, এয়ার লক সীমা সুইচ এবং purge সিস্টেম

4)সাম্প্রতিক নিয়মাবলী অনুসারে থার্মোকপল, অবস্থান এবং নকশা

চুলার পিছনের দেয়ালের মধ্যে নয়টি থার্মোকপলের অবস্থান নির্দিষ্ট করা হবে।আমরা সরবরাহ করা থার্মোকপলগুলিকে সমর্থন করার জন্য উপযুক্ত নিকেল-লোহার খাদ পাইপ সরবরাহ করব.

5)চাপ পয়েন্ট, অবস্থান এবং নকশা সর্বশেষ নিয়ম মেনে চলতে

দুটি নিকেল-আয়রন খাদ টিউব জ্বলন চেম্বারের দেয়ালের প্রতিটি পাশে স্থাপন করা হয়, এবং টিউবগুলির শেষগুলি একটি "টি" আকৃতির।চাপ পয়েন্ট সব ক্ষেত্র তারের ইনভার্টার সংযুক্ত করা হবে.

6)অক্সিজেন বিশ্লেষক

নির্দিষ্ট নমুনা গ্রহণের স্থানগুলির মধ্যে রয়েছে নিকেল-আয়রন খাদ পরীক্ষার টিউব এবং আনুষাঙ্গিক।

7)পর্যবেক্ষণ বন্দর

চারটি চুলার পিছনের দেয়ালে অবস্থিত এবং তাপ প্রতিরোধী কাচ, বায়ু শীতল, একটি সরবরাহ পাইপ সংযোগ এবং স্টেইনলেস স্টীল তাপ শেলগুলি নিয়ে গঠিত।এই ভিউপোর্ট একটি বিকল্প ক্যামেরা এপারচার হয়.

8)বৈদ্যুতিক কাজ

সমস্ত সোলিনয়েড ভালভ, নিরাপত্তা কন্ট্রোল বক্স, স্পার্ক প্লাগ, শিখা সনাক্তকারী, ভ্যাকুয়াম এবং অতিরিক্ত চাপ সুইচ,বৈদ্যুতিক ভালভ এবং নিরাপত্তা interlock সীমা সুইচ ক্ষেত্রের তারের টার্মিনাল সংযোগ বাক্সে আমাদের ইনস্টলেশন প্রকৌশলী দ্বারা সংযুক্ত করা হবে.

9)প্রযুক্তিগত বিবরণ

3 মি x 3 মি শ্যাফ্ট ফার্নের জন্য, গ্যাসের চাহিদা প্রায় 260 ঘনমিটার প্রাকৃতিক গ্যাস প্রতি ঘন্টা, তরলীকৃত পেট্রোলিয়াম গ্যাস 130 ঘনমিটার প্রতি ঘন্টা এবং সর্বনিম্ন চাপ 21 এমবিআর।

পানির চাহিদা, স্ট্যান্ডার্ড 15 মিমি লাল তামা পরিবারের ঠান্ডা জল সরবরাহ, এই তিনটি চাপ নিয়ন্ত্রণ ভালভ প্রতিটি কাছাকাছি, চুল্লি প্রায় 12 টন ওজন।

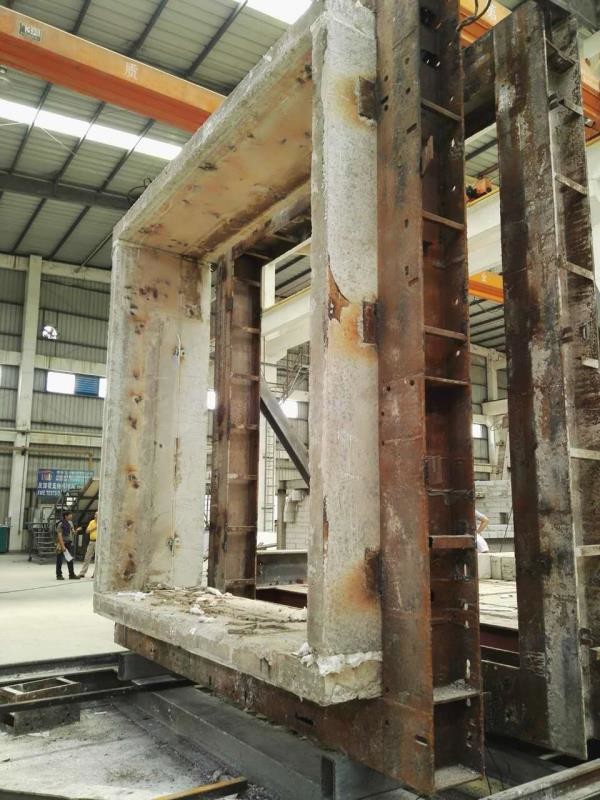

উল্লম্ব পরীক্ষার জন্য অ-লোডিং সীমাবদ্ধ ফ্রেম

অভ্যন্তরীণ মাত্রা 3m X 3m ওজন - প্রায় 5 টন (নমুনা ছাড়াই)

1. ওভারভিউ

সম্পূর্ণ ফ্রেমটি বিল্ডিংয়ের ভিতরে ব্রিজ ক্রেনের সাথে চলাচলের জন্য উপযুক্ত।চারটি রোলার বার ফ্রেম উপর wedge brackets তাদের দৃঢ় এবং জ্বলন চেম্বার সীল করতে সংযুক্ত করা হয়.

বাইরের ফ্রেমটি নমনীয় স্টিলের প্লেট থেকে তৈরি একটি শক্তিশালী ফ্রেম এবং পূর্বনির্মিত উচ্চ ঘনত্বের অগ্নিরোধী এবং নোঙ্গর দিয়ে সরাসরি তাপ দ্বারা সুরক্ষিত। তারা পৃথক হতে পারে,এবং পরীক্ষার সময় যান্ত্রিক ক্ষতি ঘটে. এটি একা প্রতিস্থাপন করুন. ইটটি নমুনা স্থির করা সহজ করার জন্য এটিতে একটি সঠিকভাবে অবস্থিত গর্ত রয়েছে। সীমাবদ্ধ ফ্রেমের অভ্যন্তরীণ আকার 3 মি x 3 মি।

পুরো ডিভাইসের একটি সমর্থন পা রয়েছে যাতে ফ্রেমটি পরীক্ষাগারের যে কোনও জায়গায় ইনস্টল করা যায়।

চুল্লি নিয়ন্ত্রণ ব্যবস্থা সম্পর্কে আমাদের সংক্ষিপ্ত বিবরণ এই স্পেসিফিকেশনে উল্লিখিত পূর্ণ-স্কেল অগ্নিযুক্ত নির্মাণ পরীক্ষার চুল্লিতে প্রযোজ্য, যা এই দুটি চুল্লির মধ্যে একটি বিকল্প।

আমরা স্বয়ংক্রিয় নিয়ন্ত্রণ এবং তথ্য লগিং অন্তর্ভুক্ত, সম্পূর্ণ ম্যানুয়াল নিয়ন্ত্রণ, ভিডিও প্রদর্শন,এবং একটি সক্ষমতা পরিমাপ ব্যবস্থা যা প্রতিটি সেন্সর ইনপুট চ্যানেলকে পৃথকভাবে পরিমাপ করে এবং টার্মিনাল পরীক্ষার ডেটা বিশ্লেষণ প্রদান করে.

তথ্য রেকর্ডিং সিস্টেমে মোট ২৪০টি রেকর্ডিং চ্যানেল রয়েছে ৪টি রেকর্ডিং পজিশনে এবং এটি সমস্ত প্রধান ধরনের ডিসি কনভার্টার থেকে কে, এন এবং আর টাইপের থার্মোকপল পর্যন্ত পরিমাপ করতে সক্ষম।স্ট্রেন গেজ, চাপ সেন্সর, স্থানচ্যুতি সেন্সর, গ্যাস বিশ্লেষক, লোড সেল এবং চাপ সেন্সর আউটপুট। সর্বোচ্চ ইনপুট পরিসীমা কমপক্ষে 5 ভিডিসি সামঞ্জস্য করে এবং ইএসডি এবং ওভারভোল্টেজের বিরুদ্ধে সুরক্ষা প্রদান করে.পরিমাপ ইনপুট এবং নিয়ন্ত্রণ কম্পিউটারের মধ্যে 3000 ভি ডিসি একটি বিচ্ছিন্নতা ভোল্টেজ সরবরাহ করা হয়। পরিমাপ সিস্টেমটি কেবল তার কার্যকারিতা প্রসারিত করতে পারে।

সমস্ত পরিমাপ চ্যানেল থেকে আউটপুট এক সেকেন্ডের মধ্যে ধরা যেতে পারে।

মনিটরিং রুমে রিয়েল-টাইম ডেটা প্রদর্শিত হয়, এবং চুল্লিটির পাশে একটি দ্বিতীয় প্রদর্শন থাকতে পারে, তবে এটি এই পর্যায়ে অন্তর্ভুক্ত নয়।

2.হার্ডওয়্যার বর্ণনা

এই সিস্টেমের কেন্দ্রস্থল হল IP65 পর্যন্ত তল-উঠানো সুরক্ষা। এতে চুল্লি নিয়ন্ত্রণের জন্য প্রয়োজনীয় সমস্ত রিলে এবং লজিক অন্তর্ভুক্ত রয়েছে।সব বহিরাগত সংযোগগুলি সংশ্লিষ্টভাবে নামকরণ ক্যাবল গ্রন্থি বা ক্যাবল নল মাধ্যমে হয়অভ্যন্তরীণ সুইচগুলি শিল্পের স্ট্যান্ডার্ড ডিআইএন রেলের মাধ্যমে ইনস্টল করা হয়, যার মধ্যে 4 টি মেরু রিলে ইনস্টল করা হয়, যার প্রত্যেকটির নিজস্ব সূচক এবং লকআউট রয়েছে।মাইক্রোপ্রসেসর ইন্টারফেস সেটআপ একটি এনালগ সিস্টেম এবং I / O ডিভাইস সুইচিং ব্যবহার করে সম্পন্ন করা হয়. RS485 স্ট্যান্ডার্ড ইন্টারফেসের মাধ্যমে বাহ্যিক যোগাযোগ। সমস্ত অভ্যন্তরীণ সুইচ এবং বাহ্যিক নিয়ন্ত্রণ লাইন শিল্প-মানক 24V বাস্তবায়ন মেনে চলে।যতদিন গলে যাওয়ার সম্ভাবনা থাকবে, এটি ক্ষুদ্র সার্কিট ব্রেকার এবং ফুটো প্রতিরোধের ডিভাইসের মাধ্যমে সিস্টেমে ইনস্টল করা হয়।

3.কম্পিউটার নিয়ন্ত্রণ

চুলার তাপমাত্রা এবং চাপের সম্পূর্ণ কম্পিউটার স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য প্রয়োজনীয় শর্তগুলি RS485 এর মাধ্যমে নিয়ন্ত্রণ ব্যবস্থায় সংযুক্ত করা হয়।

একটি কন্ট্রোল কম্পিউটার সরবরাহ করা হবে যা কমপক্ষে ২৫৬ এমবি গ্রাফিক্স সিস্টেম, ২.৬৬ গিগাহার্টজ প্রসেসর, ২ গিগাবাইট মেমরি এবং ৩০০ গিগাবাইট ফিক্সড ডিস্ক সরবরাহ করতে পারে।অপারেটিং সিস্টেম উইন্ডোজ এক্সপি বা ভিস্তা যদি অন্যথায় নির্দিষ্ট না করা হয়.

অপটিক্যালভাবে বিচ্ছিন্ন RS485 সংযোগ মানে কম্পিউটার এবং কন্ট্রোল ক্যাবিনেটের মধ্যে কোন কার্যকরী সীমা নেই।এই কম্পিউটারটি চুল্লি তাপমাত্রা এবং চাপ সহ চুল্লি তথ্য প্রদর্শন করতে ব্যবহৃত হয়, বার্নারের অবস্থা এবং ভালভের অবস্থান, নমুনা থার্মোকপল এবং অন্যান্য সেন্সর যেমন বিভক্ত আউটপুট সহ।

4.একটি দ্বৈত লগিং সিস্টেম ব্যবহার করে ডেটা লগিং

উপরের কম্পিউটারে তথ্য রেকর্ড করা হয়েছিল এবং পরীক্ষার সময় এটি পরীক্ষার নমুনার পারফরম্যান্সের রিয়েল-টাইম বিশ্লেষণের তথ্য দেখিয়েছিল।ডিভাইসটি একটি স্ট্যান্ডার্ড কম্পিউটার নেটওয়ার্কে তার স্ক্রিন প্রদর্শন সম্প্রচার করতে পারে, এবং এই নেটওয়ার্কের সাথে সংযুক্ত যে কোনও কম্পিউটার পরীক্ষার তথ্যে লগ ইন করতে পারে। এই সুবিধাটি পরীক্ষাগারে পর্যবেক্ষকদের পরীক্ষার ডেটা সরবরাহ করতে ব্যবহার করা যেতে পারে।সমস্ত রেকর্ড করা তথ্য স্বয়ংক্রিয়ভাবে অন্য কম্পিউটারে সংরক্ষণ করা হয়.

5.ম্যানুয়াল নিয়ন্ত্রণ

চুল্লিটি ম্যানুয়ালি চালিত হতে পারে। সম্পূর্ণ ইগনিশন সিস্টেমটি কোনওভাবেই নিয়ন্ত্রণ কম্পিউটারের অপারেশনের উপর নির্ভর করে না। চুল্লিটি চালু করতে ক্লিন স্টার্ট বোতামটি চাপুন।আলোর একটি সিরিজ নির্দেশ করে যে পরিষ্কার ক্রম সঠিকভাবে অগ্রসর হয়েছে. একবার সমস্ত উপলব্ধ বার্নারগুলি তাদের পৃথক বার্নার নিয়ন্ত্রণ প্যানেল থেকে একটি পূর্বনির্ধারিত সময়ের জন্য জ্বলতে শুরু করে। যদি এই সময়ের মধ্যে চুল্লিটি জ্বলতে না পারে তবে সিস্টেমটি আবার পরিষ্কার করতে হবে।প্রতিটি অঞ্চলে গ্যাস বায়ু অবস্থান এবং বায়ু ব্রেক মোটর পৃথকভাবে বা একটি মাস্টার কন্ট্রোল সেট মাধ্যমে নিয়ন্ত্রিত হতে পারেপরীক্ষা চলাকালীন, চুলাটির সুরক্ষা একটি চেইন interlocking ডিভাইস দ্বারা পর্যবেক্ষণ করা হয়, যার প্রতিটি নিজস্ব নির্দেশক আলো সঙ্গে। এই interlocking লক করা হয়,যাতে interlock যে চুল্লি বন্ধ করতে কারণ ধরা এবং ম্যানুয়াল পুনরায় সেট ফায়ারিং ক্রম পর্যন্ত রাখা হয়. একই সময়ে সাউন্ড অ্যালার্ম সরঞ্জাম দিয়ে সজ্জিত।

6.পরিমাপ ইন্টারফেস

আমাদের প্রস্তাবিত তথ্য রেকর্ডিং এবং নিয়ন্ত্রণ সিস্টেম 60 টি চ্যানেল মডিউলগুলির একটি গ্রুপ নিয়ে গঠিত যা মোট 240 টি চ্যানেল গঠন করে।প্রতিটি 60-চ্যানেল মডিউল তার নিজস্ব শিল্প ডিজাইন ঘরের মধ্যে গৃহীত হয় যা সহজেই সংযোগ বাক্স প্যানেল পৌঁছানোর আকারের হয়ডিভাইসটি একটি স্থির স্থানে মাউন্ট করা যেতে পারে বা সমর্থন ফ্রেম দ্বারা সরবরাহ করা একটি ক্যাসটার সহ একটি মোবাইল ডিভাইস হিসাবে সরবরাহ করা যেতে পারে।মডিউলটি কেবল একটি প্রাচীর-মাউন্ট করা সকেট দিয়ে পরিমাপ নেটওয়ার্কে সন্নিবেশ করা হয় যাতে এটি চুল্লির চারপাশে ফিট করে.

এই পরিমাপ নেটওয়ার্কটি ল্যাবরেটরিতে অন্যান্য পরীক্ষার জন্য ব্যবহার করা যেতে পারে।

অগ্নি-প্রতিরোধী পরিমাপ ইন্টারফেসটি সমস্ত ধরণের জ্বলন পরীক্ষার সেন্সর যেমন থার্মোকপল এবং চাপ সেন্সরগুলির ডিসি আউটপুট ভোল্টেজ রূপান্তর করার জন্য ডিজাইন করা হয়েছে,ডিজিটাল আকারে যা তারপর প্রদর্শন এবং সঞ্চয় করার জন্য কম্পিউটার সিস্টেমে পাস করা যেতে পারে. যে কোন সেন্সর যে DC আউটপুট ভোল্টেজ প্রদান করে যে কোন চ্যানেলে সংযুক্ত করা যেতে পারে.

বর্তমান আউটপুট ডিভাইসগুলি একটি বাহ্যিক প্রতিরোধক বৃদ্ধির সাথেও ব্যবহার করা যেতে পারে। স্ট্যান্ডার্ড এবং বর্ধিত তাপমাত্রা পরিসীমা সহ সমস্ত থার্মোকপল ধরণের জন্য কোল্ড জংশন ক্ষতিপূরণ সরবরাহ করা হয়।

এই ডিভাইসগুলিতে ব্যবহৃত এসি-ডিসি রূপান্তরকারীগুলির নকশা একটি উচ্চ-রেজোলিউশন রূপান্তরকারী, যা নিম্ন-ফ্রিকোয়েন্সি পরিমাপের জন্য অন্যান্য ডিজাইনের তুলনায় অনেক সুবিধা রয়েছে,বিশেষ করে নমুনা গ্রহণের ফ্রিকোয়েন্সি সঠিকভাবে নির্বাচন করে বৈদ্যুতিক শব্দ প্রোগ্রাম করার ক্ষমতা. প্রতিটি চ্যানেল সংযুক্ত সেন্সর টাইপের রূপান্তর বৈশিষ্ট্য অপ্টিমাইজ করার জন্য পৃথকভাবে প্রোগ্রাম করা যেতে পারে।

চ্যানেল সার্কিটে বিশেষভাবে ডিজাইন করা ইনপুট ফিল্টারগুলিও অন্তর্ভুক্ত রয়েছে যা নির্দিষ্ট ধরণের অগ্নি প্রতিরোধী পরীক্ষার উপাদানগুলির দ্বারা উত্পাদিত উচ্চ স্ট্যাটিক বিদ্যুৎ পরিচালনা করতে পারে।পরিমাপ স্ক্যানের মধ্যে স্বয়ংক্রিয় ব্যাকগ্রাউন্ড ক্যালিব্রেশন চালানো হয়.

ডিভাইসটি একটি অপটিক্যালভাবে বিচ্ছিন্ন RS485 মাল্টিপয়েন্ট নেটওয়ার্কের মাধ্যমে কম্পিউটার সিস্টেমে সংযুক্ত করা হয়,এবং ২৫৬ টি পর্যন্ত ডিভাইসকে এক কিলোমিটার দূরত্বে একটি বাঁকা জোড়া তারের একক স্ট্র্যান্ড দ্বারা সংযুক্ত করা যায়এই পরিমাপ নেটওয়ার্কে সংযুক্ত হতে পারে এমন অন্যান্য ধরণের মডিউলও পাওয়া যায়।এই ডিভাইসগুলির অন্যান্য বৈশিষ্ট্য রয়েছে যেমন প্রতিটি অবস্থানে কম ইনপুট চ্যানেল বা রিলেগুলির সাথে ইন্টারফেস রয়েছে, সুইচ, এবং মোটর.

7.টেকনিক্যাল স্পেসিফিকেশন
