নির্মাণ সামগ্রী ফ্ল্যামেবিলিটি পরীক্ষক সৌর সেল ফ্ল্যামেবিলিটি টেস্টিং সরঞ্জাম

পণ্য পরিচিতি

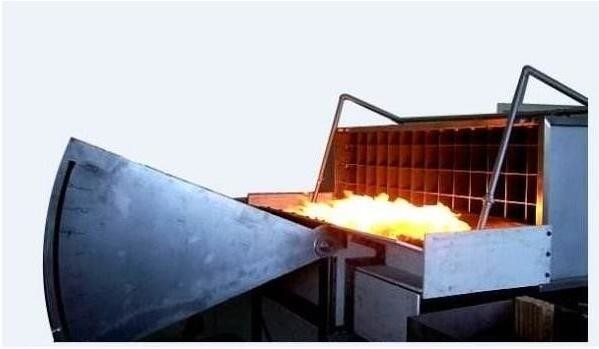

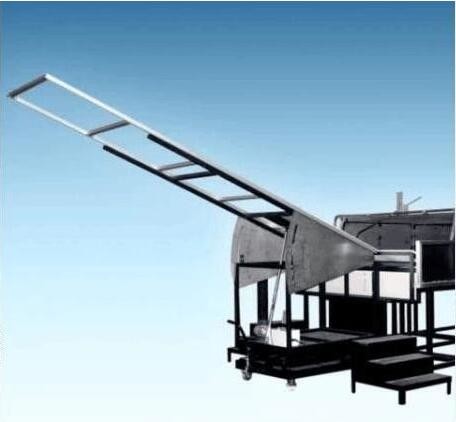

সোলার সেল স্প্রেড অ্যান্ড বার্নিং ব্র্যান্ড টেস্ট মেশিন ইউএল 1730, আইসিসি 61730-2 নকশা এবং উন্নয়নের উপর ভিত্তি করে। ডিগ্রি সেন্টিগ্রেড স্তরটি মূল্যায়নের জন্য A1.82 মিটার, খ 2.4 মিটার এবং সি 3.9 মি নমুনায়, ছাদ এবং যন্ত্রের অগ্নি-প্রতিরোধী পারফরম্যান্সের উপাদানগুলি নির্ধারণের জন্য বাস্তব পরিস্থিতি অনুকরণ করে। এছাড়াও এই পরীক্ষায় ব্যবহৃত ফটোভোলটাইক উপাদানগুলির ফায়ার-রেটার্ড্যান্ট পারফরম্যান্সে ব্যবহার করা যেতে পারে।

স্ট্যান্ডার্ড

ইউএল 1730: বহু-পরিবার এবং হোটেল কক্ষ স্বতন্ত্র থাকার ইউনিট ধোঁয়া সনাক্তকরণ
মনিটর: বাড়ির ধুলো বৈদ্যুতিন সংকেত সনাক্তকরণ;
উল 790: ছাদ coveringেকে উপকরণগুলির জন্য অগ্নি পরীক্ষার মানক পদ্ধতি;
এএসটিএম E108-04: ছাদ coveringাকা উপকরণগুলির জন্য অগ্নি পরীক্ষার মানক পদ্ধতি;
এনএফপিএ 256: ছাদের ডেকের অগ্নি পরীক্ষা।
আইইসি 61730-2 পরিশিষ্ট খ: পিভি মডিউলগুলিতে অগ্নি পরীক্ষা।

সরঞ্জাম বৈশিষ্ট্যযুক্ত

কাঠামোগত অংশ
1. পাতলা পাতলা কাঠের ছাদ coveringেকে উপকরণ, মাত্রা: 1,300 (ডাব্লু) এক্স 1,000 (d) x120 (এইচ), থেকে
পরীক্ষার নমুনা ইনস্টল করুন;
২. পরীক্ষার শেষে ইনস্টল হওয়া নন-দাহ্যতা পরীক্ষা বোর্ড পরীক্ষা বন্ধ করতে পারে
প্যানেল টেম্পারেড;
3. স্টেইনলেস স্টিল পাখা নিয়ন্ত্রণ বোর্ড, পরীক্ষার কোণ সামঞ্জস্য করা যেতে পারে,
আকার: 1,440 (l) x 940 (h) মিমি;
৪. প্রধান ফ্রেম বন্ধনী, জারা-প্রতিরোধী ইস্পাত, মাত্রা পরীক্ষা করার জন্য ব্যবহৃত হয়: 1,020 (l) x 1,000 (d) x 1,473 (h) মিমি;
5. নন দহনযোগ্য প্লেট অ্যাসেম্বলি, ফ্রেমের সামনে ইনস্টল করে এটি অনুকরণ করুন
eaves এবং কর্নিস, বার্নার থেকে নমুনা পর্যন্ত শিখা প্রসারিত,
মাত্রা: 330 (ডাব্লু) x 2,130 (ডি) x 584 (এইচ) মিমি;
6. পরীক্ষা প্যানেলের জন্য বায়ু প্রবাহের হার: 19 ± 8 কিমি / ঘন্টা (5.5M / সেকেন্ড), এবং কনফিগার করুন
অ্যানিমোমিটার মনিটর;
7. পৃথক বায়ুচলাচল পাইপ, পরীক্ষাগার বায়ু বাইরে থেকে নিষ্কাশন করা যেতে পারে;
৮. মধুচক্র ফিল্টার বায়ু নালীতে ইনস্টল করা হয়, গ্যাস খসড়া গাইড ফলক ইনস্টল করা হয়;
9. বায়ু প্রবাহের দিকটি সামঞ্জস্য করার জন্য opeাল সমন্বয় প্যানেল দিয়ে সজ্জিত ভেন্টিলেশন নালীগুলি;
১০. গাইডের সাথে সংযুক্ত ভেন্টিলেশন পাইপগুলি বাইরের হস্তক্ষেপ থেকে সরবরাহ পরীক্ষার এয়ারফ্লো নিশ্চিত করতে গতি বাড়িয়ে তুলতে পারে, স্টেইনলেস স্টিলের তৈরি গাইড প্লেটগুলি, বাতাসের চাপের সাথে অবস্থানটি পরিবর্তন হয় না;
১১. স্টেইনলেস স্টিল, জারা-প্রতিরোধী এবং তাপ-প্রতিরোধী, আকারের জন্য নালী উপকরণ: আকার: 2,130 (ডাব্লু) x 762 (জ) x 3,000 (এল) মিমি;
12. ফ্যান 220V, 50HZ, থ্রি-ফেজ শক্তি, একটি বিপরীত সিস্টেমের সাথে সজ্জিত স্বয়ংক্রিয়ভাবে বাতাসের গতি, 300m3 / মিনিটের জন্য ন্যূনতম প্রবাহ সামঞ্জস্য করতে পারে;
13. অসীম পরিবর্তনশীল গতি বৈদ্যুতিন সংকেতের মেরু বদল, 0-100% সামঞ্জস্যযোগ্য;
14. গ্যাস বার্নারগুলি (মাঝে মাঝে শি হু, শিখা ছড়িয়ে এবং উড়ন্ত আগুনের জন্য), 1.12 মিটার, 60.3 মিমি, পরীক্ষার দিক দিয়ে সরানো একটি 12.7 মিমি (ডাব্লু) * 0.91 মি (দীর্ঘ) চেরা;
15. গ্যাস বার্নার একটি 22,000 বিটিউ / মিনিট (387 কেডাব্লুএইচ) প্রদান করতে পারে, এবং এ, বি, সি অনুযায়ী তিনটি দহন স্তর, উচ্চ-নির্ভুলতা গ্যাস নিয়ন্ত্রণ ভাল্বকে গ্যাসের প্রবাহ নিয়ন্ত্রণ করে,
16. শীর্ষ বার্নার থার্মোকল 58.7 মিমি ইনস্টল করা হয়েছে, 888 28 28 ডিগ্রি সেন্টিগ্রেড পরীক্ষা করতে পারে;
17. স্বয়ংক্রিয় ইগনিশন সিস্টেম, পরীক্ষার পারফরম্যান্সের সুরক্ষা নিশ্চিত করুন, ইগনিশন ইলেক্ট্রোড 1.8 কেভিপি ভর প্রবাহ নিয়ামক বিভিন্ন মান অনুযায়ী নিয়ন্ত্রিত ন্যূনতম চাপ, নিয়ন্ত্রণ প্রবাহের হার, ক্লাস এ এবং বি: 21,000 ~ 22,000 বিটিইউ / মিনিট (369 ~ 387 কেডাব্লুএইচ ) 10 মিনিটের জন্য, ক্লাস সি: 18,000 ~ 19,000 বিটিইউ / মিনিট (316 ~ 334 কিলোওয়াট) 4 মিনিট;
18. তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা-ক্লাস এ এবং বি: 760 ± 28º সি (1400 ± 50ºF) -21,000 ~ 22,000 বিটিইউ / মিনিট-শ্রেণি সি: 704 ± 28 সি (1300 ± 50ºF) -18,000 ~ 19,000 বিটিইউ / মিনিট
19. উচ্চ নির্ভুলতা চাপ গেজ এবং চাপ নিয়ন্ত্রণকারী ভালভ গ্যাস চাপ নিয়ন্ত্রণ করে;
1) - বার্নারগুলিতে গ্যাসের প্রতিটি স্থানান্তরকে আলাদা পরীক্ষা এবং নিয়ন্ত্রণের পদ্ধতি অনুসরণ করা উচিত;
2) -এলএনজি: এমএফএম ব্যবহার করে প্রবাহকে সঠিকভাবে পরিমাপ করতে পারে (প্রবাহ নিয়ন্ত্রণ ভালভ নিয়ন্ত্রণ);
3) -এলপিজি: ইনভার্টার সিস্টেমটি ব্যবহার করে বায়ু প্রবাহের হার: 19 ± 8 কিমি / ঘন্টা (5.5 এম / সেকেন্ড) এ টেস্ট ডেক;
20. ধাতব জাল সমর্থন সামগ্রী, প্যালেটগুলি ঘোরানো যেতে পারে, যাতে সম্পূর্ণ দহন
উপকরণ;

পরীক্ষা বিভাগ

1. মার্কিন যুক্তরাষ্ট্রের কম্পিউটার নিয়ন্ত্রণ সিস্টেম ল্যাবভিউ পরীক্ষার জন্য বিশেষ নিয়ন্ত্রণ সফ্টওয়্যার, ইন্টিগ্রেশন 10.2 "এলসিডি স্ক্রি;
২. ডেটা অধিগ্রহণ সিস্টেম, ল্যাবভিউ প্রোগ্রামিংয়ের ভাষা প্রোগ্রাম করতে ব্যবহৃত হয়, ডেটা অর্জনের কার্ড মার্কিন যুক্তরাষ্ট্র এনআই অফার করে
৩. ডেটা অধিগ্রহণ সিস্টেমটি নিম্নলিখিত অংশগুলি নিয়ে গঠিত:
① 16-বিট থার্মোকল ইনপুট মডিউল
Bit 16 বিট a / d রূপান্তর ইনপুট মডিউল
Input ডেটা ইনপুট / আউটপুট মডিউল
Bit 12 বিট a / d রূপান্তর আউটপুট মডিউল
And 4 এবং 8-স্লট ব্যাকপ্লেন
-ল্যাবভিউ মডিউল
-ল্যাভভিউ / ইথারনেট নেটওয়ার্ক মডিউল
৪. ব্র্যান্ড টেস্টিং সিস্টেম, গ্যাস বার্নার, শিখা জ্বলন্ত উপাদানকে অন্তর্ভুক্ত করে, গ্যাস বার্নারটি 880 ± 10±C তাপমাত্রা সামঞ্জস্য করা যায়।

মান ফলাফল

1. শিখা ছড়িয়ে জন্য সাধারণ মান
The শিখায় বা ঝলকানো কণায় পরীক্ষার ডেক থেকে ছাদ coveringেকে রাখা উপকরণগুলির (উপাদান বা প্যানেল) কোনও অংশ,
Roof ছাদ ডেক খোলা যেমন বিভাজক, বাঁকা ছাদ coveringাকা উপকরণ, মাধ্যমে স্লাইড ক্যান
Ire ফায়ার সুরক্ষা রেটিং এ: শিখার স্প্রেড রেঞ্জটি 1.82 এম,
আগুন সুরক্ষা স্তর বি: শিখা ছড়িয়ে পরিসীমা 2.4M,
র‌্যাঙ্ক সি অগ্নি নিরাপত্তা: আগুন ছড়ানোর জায়গাটি 3.9M,
নমুনা শিখা ছড়িয়ে প্রান্ত থেকে পরিমাপ,

2. ছাদ দহন জন্য সাধারণ মান
Mes পরীক্ষার ডেক থেকে প্যানেলের যে কোনও অংশ বা উপাদান শিখায় ফুঁকছে বা পড়েছে,
Roof ছাদের ডেকের অংশ বা ছাদের কাঠামোর কোনও প্যানেলের একটি অংশ বা উজ্জ্বল কণার আকারে উপাদানগুলি অদৃশ্য হয়ে যায়,
Components উপাদান বা দাহনের প্যানেলগুলি দিয়ে চালিয়ে যান
