ফ্লোরিং প্যানেলের জন্য ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স দাহ্যতা পরীক্ষা সরঞ্জাম

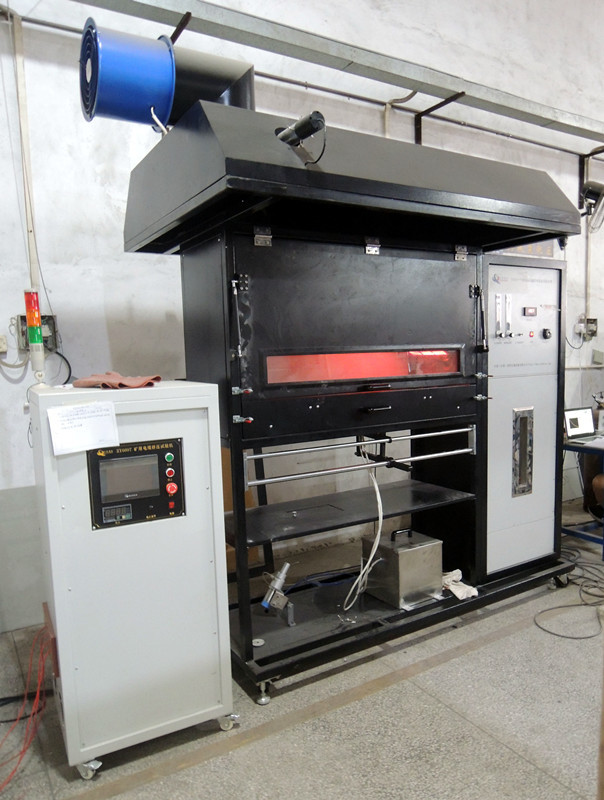

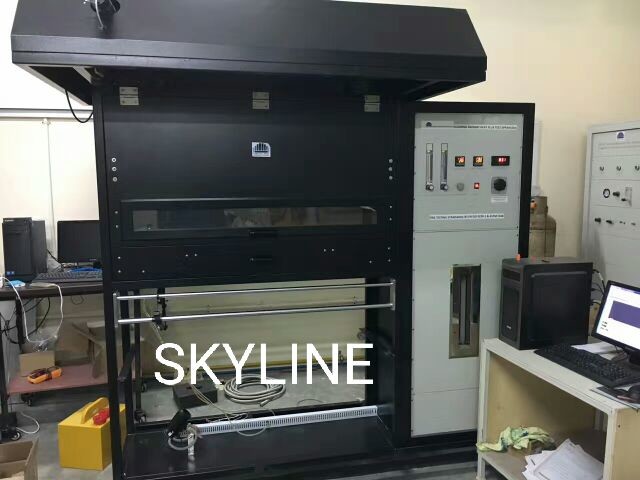

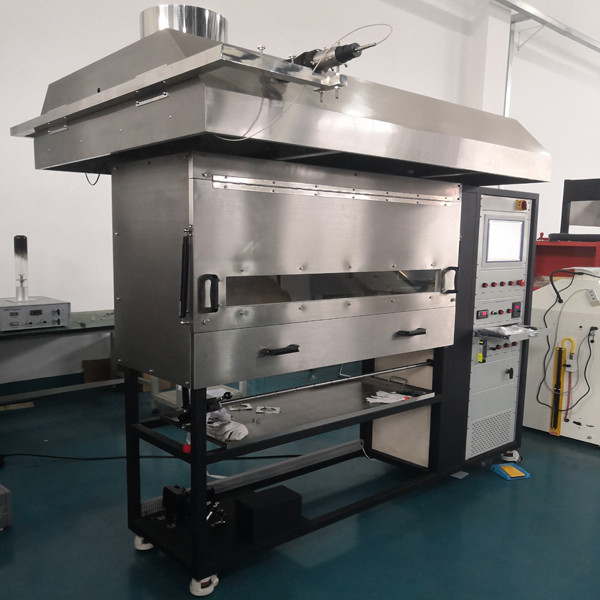

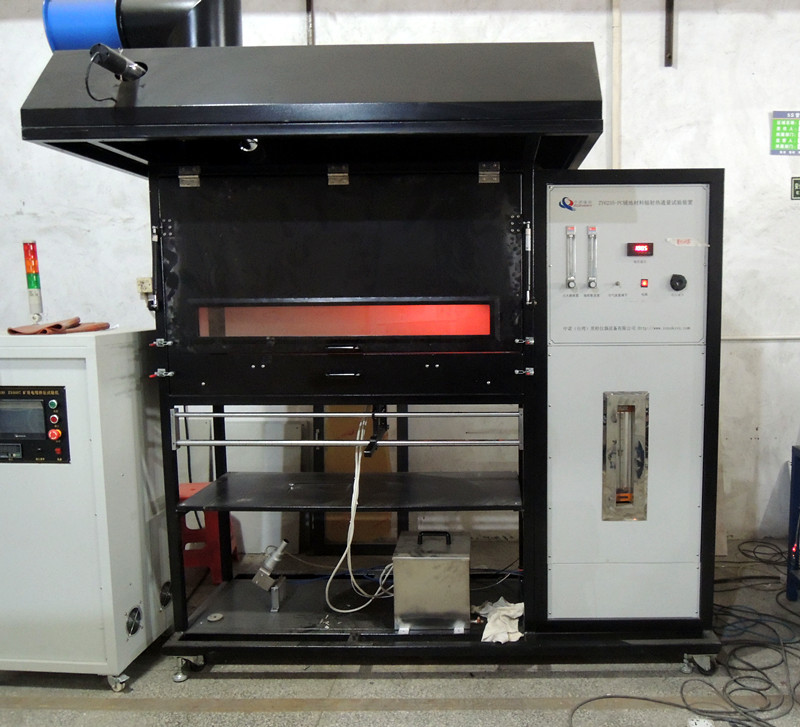

এসএল-এফএল০৫ রেডিয়েন্ট ফ্লোরিং প্যানেল টেস্ট অ্যাপারেটাস
পরীক্ষার সময় শিখা অনুভূমিকভাবে ছড়িয়ে পড়া বন্ধ করার ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স এবং ফ্লোরিং উপাদানের ধোঁয়া ঘনত্ব পরিমাপ করার জন্য।
পণ্যের সংক্ষিপ্ত বিবরণ
এসএল-এফএল০৫ রেডিয়েন্ট ফ্লোরিং প্যানেল টেস্ট অ্যাপারেটাস হল ফ্লোরিং উপকরণের জন্য একটি প্রতিক্রিয়া-থেকে-আগুন পরীক্ষা ব্যবস্থা, যা একটি নিয়ন্ত্রিত রেডিয়েন্ট তাপ উৎস থেকে ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স এবং শিখা বিস্তারের আচরণ পরিমাপ করে। এটি অগ্নি নিরাপত্তা শ্রেণীবিভাগের জন্য কার্পেট, কাঠ, ভিনাইল এবং কম্পোজিটের মতো ফ্লোর কভারিংগুলি মূল্যায়ন করতে ব্যবহৃত হয়, যা ইগনিশন প্রতিরোধ এবং শিখা প্রসারের উপর অপরিহার্য ডেটা সরবরাহ করে।
বৈশিষ্ট্য
১. সমস্ত কাঠামোগত উপাদান স্টেইনলেস স্টিলের তৈরি, চেহারা এবং ক্ষয় প্রতিরোধ ক্ষমতা;
২. বিকিরণ উৎস হল একটি ছিদ্রযুক্ত সিরামিক তাপ বিকিরণ প্লেট যার আকার ৩০০মিমি*৪৫০মিমি, এবং এটি ৩০° কোণে হেলানো;
৩. ক্যালোরিমিটার মার্কিন যুক্তরাষ্ট্র থেকে আমদানি করা হয়েছে, পরিসীমা ৫০kW/m2;
৪. ইগনিটারের ব্যাস ০.৭মিমি, ১৯/ইএ, প্রতিটি ৬০° এর কেন্দ্র রেখার নীচে অবস্থিত;
৫. স্ট্যান্ডার্ড প্লেটটি ক্যালসিয়াম সিলিকেট দিয়ে তৈরি, কোন আবরণ স্তর ছাড়াই, যার আকার ১০৫০*২৫০মিমি এবং পুরুত্ব ২০±১মিমি, ঘনত্ব ৮৫০ ± ১০০ কেজি/মি³;
৬. ছোট স্টেইনলেস স্টিলের সহায়ক ইগনিশন বার্নার নমুনাকে প্রজ্বলিত করে।
৭. ইনলেট ফ্লো কন্ট্রোল ভালভ, প্রোপেন প্রবাহের সুনির্দিষ্ট নিয়ন্ত্রণ;
৮. ভেন্টুরি মিক্সিং গ্যাসের মাধ্যমে বায়ু সরবরাহ করার জন্য এয়ার ব্লোয়ার দিয়ে সজ্জিত
মান
• ISO 9239-1: ফ্লোরিং ফায়ার রিঅ্যাকশন টেস্ট - পার্ট ১: রেডিয়েন্ট হিট দ্বারা পরীক্ষিত ফ্লোরিং উপকরণের দহন কর্মক্ষমতা
• ISO 9239-2: ফ্লোরিং ফায়ার রিঅ্যাকশন টেস্ট - পার্ট ২: ২৫kW/m2 তাপ ফ্লাক্সের অধীনে শিখা বিস্তারের অবস্থা পরীক্ষা করা
• ASTM E 648: ফ্লোর স্ট্যান্ডার্ড টেস্টের ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স - কভারিং সিস্টেম রেডিয়েন্ট হিট শক্তি ব্যবহার করে
• ASTM E 970: রেডিয়েন্ট হিট এনার্জি সোর্স ব্যবহার করে, ইনসুলেশন ফ্লোর ইনসুলেশন স্ট্যান্ডার্ড টেস্ট ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স ব্যবহার করে রেডিয়েন্ট হিট এনার্জি
• NFPA 253: রেডিয়েন্ট হিট এনার্জি ব্যবহার করে স্ট্যান্ডার্ড টেস্ট মেথড, টেস্ট প্লেট ওভারলে সিস্টেম ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স
প্রযুক্তিগত পরামিতি
| সর্বোচ্চ অপারেটিং পাওয়ার |
৫ কিলোওয়াট |
| টাইমিং নির্ভুলতা |
<1s > |
| হিট ফ্লাক্স মিটার পরিমাপের পরিসীমা |
(০-১৫) কিলোওয়াট / মি²; (তাপ প্রবাহ গ্রাহকের নিজস্ব)
|
| হিট ফ্লাক্স মিটার নির্ভুলতা |
± ০.২ কিলোওয়াট / মি² |
| হিট ফ্লাক্স মিটার নির্ভুলতা |
<± ৩%; |
| হিট রেডিয়েশন পাইরোমিটার পরিসীমা |
৪০০-৬০০ °C, ± ০.৫ °C এর নির্ভুলতা; |
| ব্ল্যাক বডি তাপমাত্রা ত্রুটি |
± ৫ °C |
| ধোঁয়া গতি |
(২.৫ ± ০.২) মি / সেকেন্ড |
| ধোঁয়া ক্ষমতা |
(৩৯-৮৫) মি³ / মিনিট |
| ছিদ্রযুক্ত রিফ্র্যাক্টরি রেডিয়েশন বোর্ডের আকার |
৩০০মিমি × ৪৫০মিমি, প্রায় ৯০০ °C উচ্চ তাপমাত্রার ক্ষমতা; |
| থার্মোকাপল |
৩.২মিমি ব্যাসের কে-টাইপ স্টেইনলেস স্টিল আর্মার্ড থার্মোকাপল |
| বার্নিং টর্চ |
ব্যাস ¢ ১০মিমি ব্যাস ¢ ৬মিমি, ৩৫° এ ০.৭মিমি ছিদ্রযুক্ত স্প্রে টিউব |
| শিখার উচ্চতা |
৬০ ~ ১২০মিমি সামঞ্জস্যযোগ্য |
| ইগনিশন সিস্টেম |
উচ্চ ভোল্টেজ ইলেকট্রনিক ইগনিশন |
| বার্নিং বক্সের আকার |
L1420 * W1200 * H2300 (মিমি) |
| শক্তিশালী নিষ্কাশন ব্যবস্থা |
মেশিনে একটি শক্তিশালী ফ্যান লাগানো আছে, পরীক্ষা শেষ হলে, নিষ্কাশন ফ্যান সিস্টেম চালু করে বাইরে বের করে দেওয়া হবে |
- গ্যাস সরবরাহ ও দহন – ব্লোয়ার অবিচ্ছিন্ন গ্যাস সরবরাহ করে; কম্প্রেসার বিরতিহীন বায়ু সরবরাহ করে। গ্যাস নিয়ন্ত্রণ প্যানেল: শিখার উচ্চতার জন্য নিডেল ভালভ, ডিজিটাল ডিসপ্লে সহ ফ্লাক্সের জন্য এমএফসি। ইনভার্টার-নিয়ন্ত্রিত ব্লোয়ার এবং ভেন্টুরি মিক্সার স্থিতিশীল বায়ু/গ্যাস অনুপাত এবং শিখা নিশ্চিত করে।
- রেডিয়েন্ট প্লেট ও বার্নার – তাপ-প্রতিরোধী মৌচাক সিরামিক প্লেট (৩০০×৪৫০ মিমি, ৩০° হেলানো)। স্বয়ংক্রিয়-ইগনিশন এবং স্বয়ংক্রিয় নমুনা পুশ সিস্টেম সহ টি-আকৃতির ছিদ্রযুক্ত বার্নার।
- ক্যালিব্রেশন – ছিদ্রযুক্ত ক্যালিব্রেশন অ্যাপারেটাস উপরের দিকে, বাম দিকে বা ডান দিকে সরিয়ে রেডিয়েন্ট আউটপুট সামঞ্জস্য করে।
- চেম্বার ও নিষ্কাশন – ভিতরের চেম্বার তাপ-প্রতিরোধী এবং ক্ষয়-প্রতিরোধী অ্যালুমিনিয়াম সিলিকেট প্লেট দিয়ে রেখাযুক্ত। উপরে স্টেইনলেস স্টিলের ভেন্টিলেশন হুড। চিমনিতে একটি থার্মোকাপল আছে; চেম্বারের ভিতরে আরেকটি থার্মোকাপল – উভয়ই সফ্টওয়্যার দ্বারা পর্যবেক্ষণ করা হয়।
- পরিমাপ ও নিয়ন্ত্রণ – পোর্টেবল জল শীতলীকরণ সহ হিট ফ্লাক্স মিটার (কোনও বাহ্যিক চলমান জল নেই)। আইআর রেডিওমিটার প্লেটের তাপমাত্রা প্রদর্শন করে। ২৯০০±১০০ K আলোর উৎস এবং উন্নত সংকেত রিসিভার সহ অপটিক্যাল সিস্টেম। ডেটা অধিগ্রহণ এবং নিয়ন্ত্রণের জন্য ল্যাবভিউ সফ্টওয়্যার সহ সমন্বিত ১৯ ইঞ্চি পিসি।
- ঐচ্ছিক – অনুরোধে ধোঁয়া ঘনত্ব পরীক্ষার ব্যবস্থা উপলব্ধ।
প্রয়োগ
উপাদান পরীক্ষা: টেক্সটাইল কার্পেট, কর্ক, কাঠ, রাবার, প্লাস্টিক ফ্লোরিং এবং ফ্লোর কোটিং উপকরণের মতো বিভিন্ন ফ্লোর কভারিংয়ের জন্য উপযুক্ত
নির্মাণ ও ভবন: বাড়ি, অফিস এবং পাবলিক স্পেসগুলিতে ব্যবহৃত ফ্লোরিং উপকরণের শিখা বিস্তার এবং দহন বৈশিষ্ট্য পরীক্ষা করা
পরিবহন: রেলওয়ে, বিমান এবং জাহাজে ফ্লোরিংয়ের অগ্নি কর্মক্ষমতা মূল্যায়ন
ইনসুলেশন উপকরণ: অ্যাটিক ফ্লোর সেলুলোজ ইনসুলেশনের ক্রিটিক্যাল রেডিয়েশনও পরিমাপ করতে পারে
সম্মতি ও শ্রেণীবিভাগ: সার্টিফিকেশন এবং ইউরোক্লাস সিস্টেম (A2FL, BFL, CFL, DFL) এর মতো অগ্নি নিরাপত্তা শ্রেণীবিভাগের জন্য অপরিহার্য ডেটা সরবরাহ করে
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: কোন উপকরণগুলি পরীক্ষা করা যেতে পারে এবং এটি কোন মান পূরণ করে?
উত্তর ১: এটি প্রায় সমস্ত ফ্লোর কভারিং পরীক্ষা করে – টেক্সটাইল কার্পেট, কর্ক, কাঠ, রাবার, ভিনাইল এবং স্প্রে করা কোটিং। এটি ISO 9239-1/-2, ASTM E648, ASTM E970, NFPA 253, এবং GB/T 11785-2005 এর সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ, তাই আপনার ফলাফল বিশ্বব্যাপী গৃহীত হয়।
প্রশ্ন ২: এটি আসলে কী পরিমাপ করে এবং মূল স্পেকগুলি কী কী?
উত্তর ২: এটি ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স পরিমাপ করে – শিখা বিস্তার বজায় রাখার জন্য প্রয়োজনীয় ন্যূনতম তাপ স্তর – আপনাকে একটি স্পষ্ট অগ্নি-ঝুঁকি রেটিং দেয়। মূল স্পেকগুলি: ৩০০×৪৫০ মিমি সিরামিক রেডিয়েন্ট প্লেট (প্রায় ৯০০ °C পর্যন্ত), হিট ফ্লাক্স মিটার (০-১৫ কিলোওয়াট/মি², ±০.২ কিলোওয়াট/মি²), এবং নিষ্কাশন প্রবাহ ২.৫ মি/সেকেন্ড।
প্রশ্ন ৩: ফলাফলগুলি কতটা নির্ভুল এবং পুনরাবৃত্তিযোগ্য?
উত্তর ৩: খুব। গ্যাস সরবরাহ একটি মাস ফ্লো কন্ট্রোলার এবং ইনভার্টার-নিয়ন্ত্রিত ব্লোয়ার সহ একটি ভেন্টুরি মিক্সার ব্যবহার করে একটি স্থিতিশীল বায়ু-জ্বালানী অনুপাতের জন্য। আপনি একটি ৩-ওয়ে ক্যালিব্রেশন ডিভাইস দিয়ে আউটপুট ফাইন-টিউন করতে পারেন, এবং একটি আইআর রেডিওমিটার রিয়েল-টাইম প্লেটের তাপমাত্রা দেয়।
প্রশ্ন ৪: এটি কি পরিচালনা করা সহজ?
উত্তর ৪: অবশ্যই। স্বয়ংক্রিয়-ইগনিশন এবং একটি স্বয়ংক্রিয় নমুনা পুশার অনুমান দূর করে। পুরো সিস্টেমটি ল্যাবভিউ সফ্টওয়্যার সহ একটি ১৯-ইঞ্চি পিসিতে চলে – প্যারামিটার সেট করুন, শুরু করুন এবং এটি চলতে দিন।
প্রশ্ন ৫: ইনস্টলেশন এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তাগুলি কী কী?
উত্তর ৫: ২৩ ± ৫ °C এবং ৫০ ± ২০ % RH তে, প্রোপেন গ্যাস ব্যবহার করে একটি ড্রাফট-মুক্ত ঘরে ইনস্টল করুন। রক্ষণাবেক্ষণ: নিয়মিত রেডিয়েন্ট প্লেট পরিষ্কার করুন এবং নির্ভুলতা বজায় রাখতে একটি ক্যালিব্রেটেড রেডিওমিটার দিয়ে আউটপুট পরীক্ষা করুন।
প্রশ্ন ৬: কোনও ঐচ্ছিক অতিরিক্ত আছে কি?
উত্তর ৬: হ্যাঁ – আপনি ধোঁয়া ঘনত্ব পরীক্ষার মডিউল যোগ করতে পারেন ধোঁয়া উৎপাদন পরিমাপ করার জন্য, একটি পৃথক মেশিন ছাড়াই আরও সম্পূর্ণ অগ্নি-সুরক্ষা প্রোফাইল প্রদান করে।
বিক্রয়োত্তর সেবা এবং প্রযুক্তিগত সহায়তা
বিক্রয়োত্তর সেবা এবং প্রযুক্তিগত সহায়তা
এক বছরের বিক্রয়োত্তর সহায়তা, আজীবন প্রযুক্তিগত সহায়তা

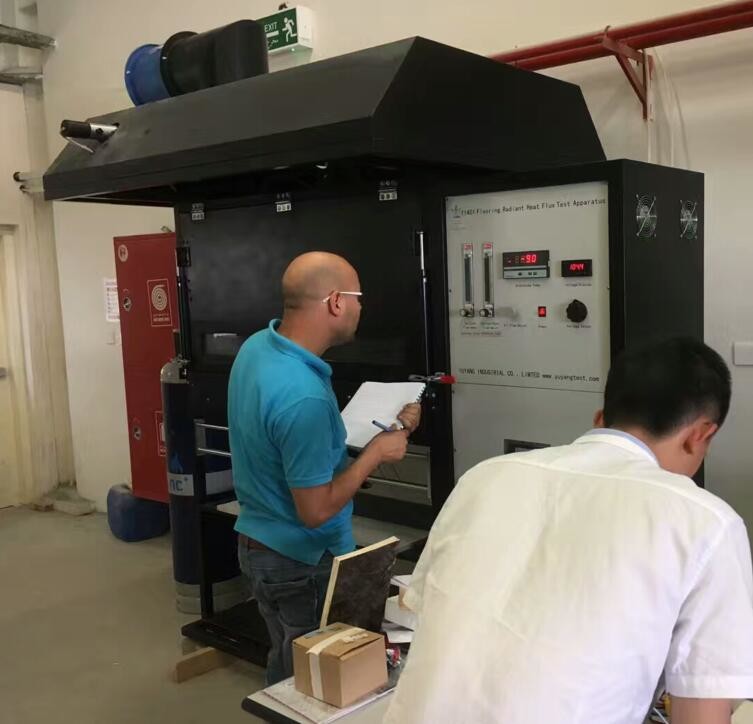

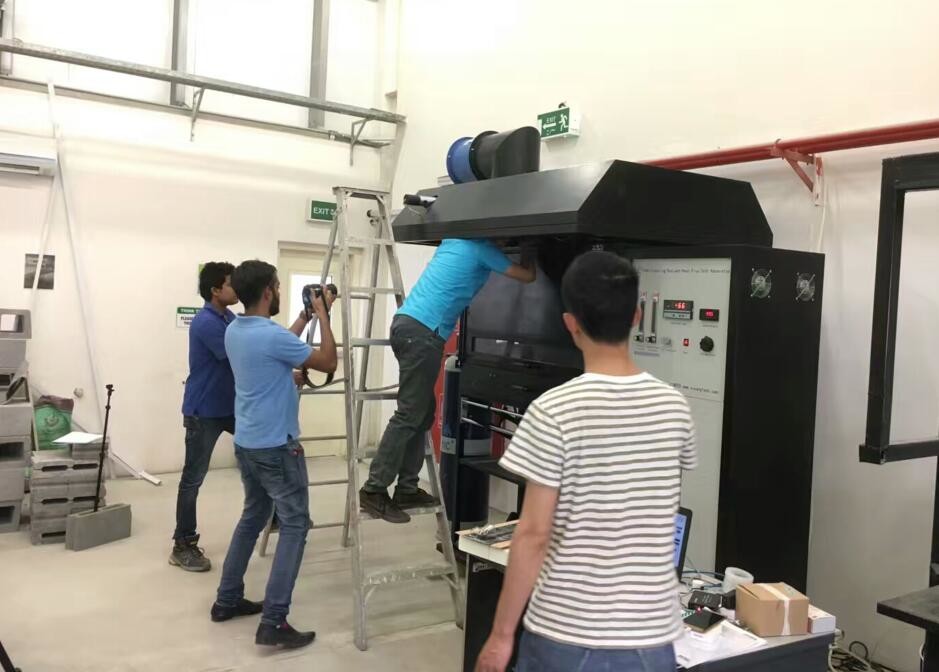

সরঞ্জাম ইনস্টলেশন এবং ক্যালিব্রেশন
