বিল্ডিং উপকরণ জ্বলনযোগ্যতা পরীক্ষক সৌর কোষ জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম মেনে চলে

সোলার সেল অগ্ন্যুত্পাদনযোগ্যতা পরীক্ষার সরঞ্জামগুলি ইউএল 1730 এএসটিএম E108 মানগুলির সাথে সামঞ্জস্যপূর্ণ

পণ্যের প্রবর্তন

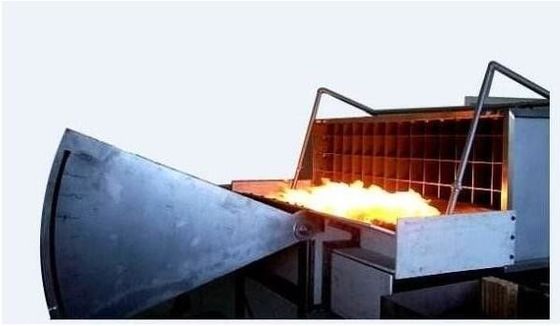

সোলার সেল স্প্রেড অফ ফ্লেম অ্যান্ড বার্নিং ব্র্যান্ড টেস্ট মেশিনটি ইউএল 1730, আইইসি 61730-2 ডিজাইন এবং বিকাশের উপর ভিত্তি করে।পরিমাপের ছাদ এবং উপাদানগুলির অগ্নি প্রতিরোধী কর্মক্ষমতা মূল্যায়ন করার জন্য বাস্তব অবস্থার অনুকরণ করা হয়A1.82m, b2.4m এবং c3.9m নমুনাতে A ~ C স্তরের মূল্যায়ন করার জন্য। এই পরীক্ষায় ব্যবহৃত ফোটোভোলটাইক উপাদানগুলির অগ্নি প্রতিরোধক কর্মক্ষমতাতেও এটি ব্যবহার করা যেতে পারে।

মানদণ্ড

ইউএল ১৭৩০: বহু-পরিবার এবং হোটেল কক্ষের জন্য পৃথক বাসস্থান ইউনিটের ধোঁয়া সনাক্তকরণ
মনিটরঃ ঘর ধুলোর বৈদ্যুতিক সংকেত সনাক্তকরণ;
UL 790: ছাদ আবরণ উপকরণগুলির জন্য অগ্নি পরীক্ষার মানক পদ্ধতি;
এএসটিএম ই১০৮-০৪ঃ ছাদ আবরণ উপকরণগুলির জন্য অগ্নি পরীক্ষার মানক পদ্ধতি;
এনএফপিএ ২৫৬: ছাদের ডেকের অগ্নি পরীক্ষা।
আইইসি ৬১৭৩০-২, পরিশিষ্ট বিঃ ফোটো মডিউলের অগ্নি পরীক্ষা।

সরঞ্জামের বৈশিষ্ট্য

কাঠামোগত অংশ
1. প্লাইউড ছাদ আবরণ উপাদান, মাত্রাঃ 1,300 (w) X1,000 (d) x120 (h), থেকে
পরীক্ষার নমুনা স্থাপন করা;
2পরীক্ষার শেষে ইনস্টল করা অ জ্বলনযোগ্যতা পরীক্ষা বোর্ড, পরীক্ষা বন্ধ করতে পারে
টেম্পারেড প্যানেল;
3. স্টেইনলেস স্টীল ফ্যান নিয়ন্ত্রণ বোর্ড, পরীক্ষা কোণ সামঞ্জস্য করা যেতে পারে,
আকারঃ ১,৪৪০ (এল) x ৯৪০ (এইচ) মিমি;
4. প্রধান ফ্রেম ব্র্যাকেটের পরীক্ষার সমর্থনে ব্যবহৃত হয়, ক্ষয় প্রতিরোধী ইস্পাত, মাত্রাঃ 1,020 (l) x 1,000 (d) x 1,473 (h) মিমি;
5. অ-জ্বলন্ত প্লেট সমাবেশ, ফ্রেমের সামনে ইনস্টল করা হয়
গর্ত এবং কার্নিস, জ্বলনকারী থেকে নমুনা পর্যন্ত শিখা প্রসারিত করা,
মাত্রাঃ ৩৩০ (ডাব্লু) এক্স ২,১৩০ (ডি) এক্স ৫৮৪ (এইচ) মিমি;
6. পরীক্ষার প্যানেলের জন্য বায়ু প্রবাহের হারঃ 19 ± 8 km/h (5.5M/sec), এবং
এনিমোমিটার মনিটর;
7. পৃথক বায়ুচলাচল পাইপ, ল্যাবরেটরি বায়ু বাইরে থেকে নিষ্কাশন করা যেতে পারে;
8. মধুচক্র ফিল্টার বায়ু নল ইনস্টল করা হয়, ইনস্টল গ্যাস ইনলেট গাইড vane;
9. বায়ু প্রবাহের দিকনির্দেশনা সামঞ্জস্য করার জন্য ঢাল সামঞ্জস্য প্যানেল দিয়ে সজ্জিত বায়ুচলাচল নল;
10. বায়ুচলাচল পাইপ গাইড সংযুক্ত করা হয়, বাইরের হস্তক্ষেপ থেকে সরবরাহ পরীক্ষা বায়ু প্রবাহ নিশ্চিত করার জন্য গতি বৃদ্ধি করতে পারেন, স্টেইনলেস স্টীল থেকে তৈরি গাইড প্লেট,বায়ুর চাপের সাথে অবস্থান পরিবর্তন হয় না;
11- স্টেইনলেস স্টিলের জন্য নল উপাদান, ক্ষয় প্রতিরোধী এবং তাপ প্রতিরোধী, আকারঃ 2,130 (w) x 762 (h) x 3,000 (l) মিমি;
12. ফ্যান 220V,50HZ, তিন-ফেজ শক্তি, একটি বিপরীত সিস্টেম দিয়ে সজ্জিত করা হয় স্বয়ংক্রিয়ভাবে বাতাসের গতি সামঞ্জস্য করতে পারেন, ন্যূনতম প্রবাহ 300m3/min জন্য;
13. অসীম পরিবর্তনশীল গতি ইনভার্টার, 0-100% নিয়মিত;
14. গ্যাস বার্নার (বিচ্ছিন্ন শি হু, শিখা ছড়িয়ে পড়া এবং উড়ন্ত আগুনের জন্য), 1.12 মি, 60.3 মিমি, পরীক্ষার পাশে চলমান একটি 12.7 মিমি (ডাব্লু) * 0.91 মি (দীর্ঘ) গর্ত আছে;
15. গ্যাস বার্নার 22,000Btu / মিনিট (387kWh) সরবরাহ করতে পারে, এবং a, b, c তিনটি জ্বলন স্তর অনুযায়ী, উচ্চ-নির্ভুলতা গ্যাস নিয়ন্ত্রণ ভালভ গ্যাস প্রবাহ নিয়ন্ত্রণ,
16. শীর্ষ বার্নার থার্মোকপল 58.7mm ইনস্টল করা হয়, 888 ± 28 oC পরীক্ষা করতে পারেন;
17. স্বয়ংক্রিয় ignition সিস্টেম, পরীক্ষা কর্মক্ষমতা নিরাপত্তা নিশ্চিত, ignition ইলেক্ট্রড 1.8kVp ভর প্রবাহ নিয়ামক বিভিন্ন মান অনুযায়ী সর্বনিম্ন চাপ, নিয়ন্ত্রণ গ্যাস প্রবাহ হার,ক্লাস A এবং B:21,000 ~ 22,000 Btu/min (369 ~ 387 kWh) 10 মিনিটের জন্য, ক্লাস C:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4 মিনিট;
18. তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা-ক্লাস A এবং B:760±28oC (1400±50oF) -21000 ~ 22000 Btu/min-ক্লাস C:704±28 c (1300±50oF) -18000 ~ 19,000 Btu/min
19. উচ্চ নির্ভুলতা চাপ গেইজ এবং চাপ নিয়ন্ত্রক ভালভ গ্যাস চাপ নিয়ন্ত্রণ;
1) - বার্নারগুলিতে গ্যাসে প্রতিটি স্থানান্তরকে একটি ভিন্ন পরীক্ষা এবং নিয়ন্ত্রণ পদ্ধতি অনুসরণ করতে হবে;
2) - এলএনজিঃ এমএফএম ব্যবহার করে সঠিকভাবে প্রবাহ পরিমাপ করতে পারে (প্রবাহ নিয়ন্ত্রণ ভালভ নিয়ন্ত্রণ);
3)-এলপিজিঃ ইনভার্টার সিস্টেম ব্যবহার করে বায়ু প্রবাহের হারঃ পরীক্ষার ডেক 19 ± 8 km/h (5.5M/sec);
20. ধাতব জাল সমর্থন উপকরণ, pallets ঘোরানো যেতে পারে, যাতে সম্পূর্ণ জ্বলন
উপাদান;

পরীক্ষার অংশ

1ল্যাবভিউ পরীক্ষার জন্য মার্কিন যুক্তরাষ্ট্রের কম্পিউটার কন্ট্রোল সিস্টেমের বিশেষ কন্ট্রোল সফটওয়্যার, ইন্টিগ্রেশন 10.2 "এলসিডি স্ক্রু;
2তথ্য সংগ্রহ সিস্টেম, ল্যাবভিউ প্রোগ্রামিং ভাষা প্রোগ্রামিং জন্য ব্যবহৃত হয়, তথ্য সংগ্রহ কার্ড মার্কিন যুক্তরাষ্ট্র এনআই অফার
3তথ্য সংগ্রহ ব্যবস্থা নিম্নলিখিত অংশ নিয়ে গঠিত:
১-১৬-বিট থার্মোকপল ইনপুট মডিউল
২ ১৬ বিট এ/ডি রূপান্তর ইনপুট মডিউল
3 ডেটা ইনপুট/আউটপুট মডিউল
৪ ১২ বিট এ/ডি রূপান্তর আউটপুট মডিউল
৫ ৪ এবং ৮-স্লট ব্যাকপ্লেন
6ল্যাবভিউ মডিউল
7ল্যাবভিউ/ইথারনেট নেটওয়ার্ক মডিউল
4. ব্র্যান্ড টেস্টিং সিস্টেম, গ্যাস বার্নার, শিখা জ্বলন্ত উপাদান গ্রাস, গ্যাস বার্নার 880 ± 10oC তাপমাত্রা নিয়ন্ত্রিত হতে পারে।

স্ট্যান্ডার্ড ফলাফল

1. অগ্নি ছড়িয়ে পড়ার জন্য সাধারণ মান
১ টেস্ট ডেক থেকে ছাদ আচ্ছাদন উপকরণ (উপাদান বা প্যানেল) এর যে কোন অংশে শিখা বা জ্বলন্ত কণা উড়িয়ে দেওয়া হয়,
2ঘরের কাঠের কাঠের মধ্যে দিয়ে স্লাইড করতে পারে, বিভক্ত, বাঁকা ছাদ আবরণ উপাদান, যেমন ছাদ ডেক খোলা,
3অগ্নিনির্বাপক নিরাপত্তা রেটিং A: শিখা ছড়িয়ে পড়ার পরিসীমা 1.82M,
অগ্নিনির্বাপক নিরাপত্তা স্তর B: শিখা ছড়িয়ে পড়ার পরিসীমা 2.4M,
অগ্নি সুরক্ষা স্তর সি: আগুন ছড়িয়ে পড়া এলাকা ৩.৯ মিটার,
নমুনার প্রসারিত শিখা থেকে পরিমাপ করা,

2. ছাদের জ্বলন জন্য সাধারণ মান
1 পরীক্ষার ডেক থেকে প্যানেলের যে কোন অংশ বা উপাদান জ্বলন্ত বা পতনশীল আগুনে,
2 ছাদের ডেকের অংশ বা ছাদের কাঠামোর একটি প্যানেলের অংশ বা আলোকময় কণার আকারে উপাদান অদৃশ্য হয়ে যায়,
3 জ্বলন উপাদান বা প্যানেলের সাথে চালিয়ে যান
