আইএসও ৩০০৮-২০০৭ জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম উল্লম্ব জ্বলন পরীক্ষার চুল্লি

আইএসও ৩০০৮-২০০৭ জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম উল্লম্ব জ্বলন পরীক্ষার চুল্লি

প্রয়োগ

উল্লম্ব পার্টিশন সদস্যের খোলার উপর ইনস্টল করা দরজা এবং রোল ব্লাইন্ড সমন্বয়গুলির অগ্নি পরীক্ষার জন্য উপযুক্ত; যেমন hinged দরজা, pivot দরজা, অনুভূমিক স্লাইড দরজা, উল্লম্ব স্লাইড দরজা,(সংযুক্ত স্লাইডিং ডোর এবং সেকশনাল ডোর সহ), রোলিং শাটার, অন্যান্য স্লাইডিং, ভাঁজ দরজা, ফ্ল্যাপ ডোর, প্যানেলগুলির অগ্নি প্রতিরোধের পরীক্ষা যা প্রাচীরের মধ্যে চলতে পারে।

মানদণ্ড মেনে চলা

আইএসও ৩০০৮-২০০৭ অনুযায়ী "ফায়ার টেস্ট ডোরস অ্যান্ড রোলিং শটার সেন্ট্রাল" "ফায়ার টেস্ট মেথডস ফর বিল্ডিং কম্পোনেন্টস পার্ট I: জেনারেল টেস্ট ক্যাটাগরি";এনএফপিএ "ফায়ার ডোর ফায়ার টেস্ট মেথড" অনুযায়ী

প্রযুক্তিগত পরামিতি

1যন্ত্রের গঠনঃ অগ্নি পরীক্ষার চুলা, গ্যাস প্রবাহ পরিমাপ ব্যবস্থা, তাপমাত্রা পরিমাপ ব্যবস্থা এবং চাপ পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা।

2. অগ্নি পরীক্ষার চুলাঃ উল্লম্ব পরীক্ষার চুলার জন্য, আকার 3M (দীর্ঘ) x1.2M (গভীর) x3M (উচ্চ) (কাস্টমাইজ করা যেতে পারে)

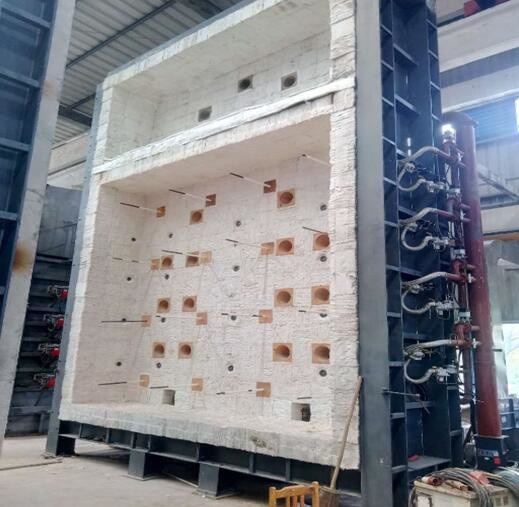

3. চুলা কাঠামো; ইস্পাত কাঠামো কাঠামোর মাঝখানে অগ্নিরোধী ইট দিয়ে চুলা দেয়াল গঠন করতে ইস্পাত কাঠামো ফ্রেম ব্যবহার করা হয়।চুলার দেয়ালের অভ্যন্তরীণ দিকটি উচ্চ তাপমাত্রা প্রতিরোধী তাপ নিরোধক উপকরণ দিয়ে তৈরি করা হয় যার ঘনত্ব 1000kg/M3 এর বেশি. বাইরের দিকটি রঙিন স্টিল দিয়ে আবৃত, চুল্লি আস্তরণের উপাদানটির বেধ 65 মিমি এবং চুল্লিতে তাপমাত্রা পরীক্ষার তাপমাত্রা 1250 °C পর্যন্ত। চুল্লিটি তৈরি করা হয়,ইনস্টল করা এবং আস্তরণের এবং আমাদের কারখানায় পরীক্ষিত, এবং আপনার কোম্পানির পূর্বনির্ধারিত ফাংশন অনুযায়ী উপযুক্ত পুনরায় লোডিং মধ্যে disassembled হয়। অংশ প্যাকেজ এবং ট্রেলার মধ্যে পরিবহন করা হয়।

4. জ্বালানী ব্যবহারঃ প্রাকৃতিক গ্যাস (ব্যবহারকারীর মালিকানাধীন)

তাপমাত্রা পরিমাপ ব্যবস্থা

1. চুল্লিতে থার্মোকপলঃ চুল্লিটি GB / T 16839 অনুসারে 2.0MM এর তারের ব্যাসার্ধের একটি K- টাইপ নিকেল-ক্রোমিয়াম-নিকেল সিলিকন থার্মোকপল গ্রহণ করে।1, একটি তাপ-প্রতিরোধী স্টেইনলেস স্টীল কেস মাঝখানে একটি তাপ-প্রতিরোধী উপাদান সঙ্গে, এবং একটি গরম শেষ। প্রবল হাতা দৈর্ঘ্য 25MM কম নয়, মোট 5,তাপমাত্রার নির্ভুলতা <±15 °C.

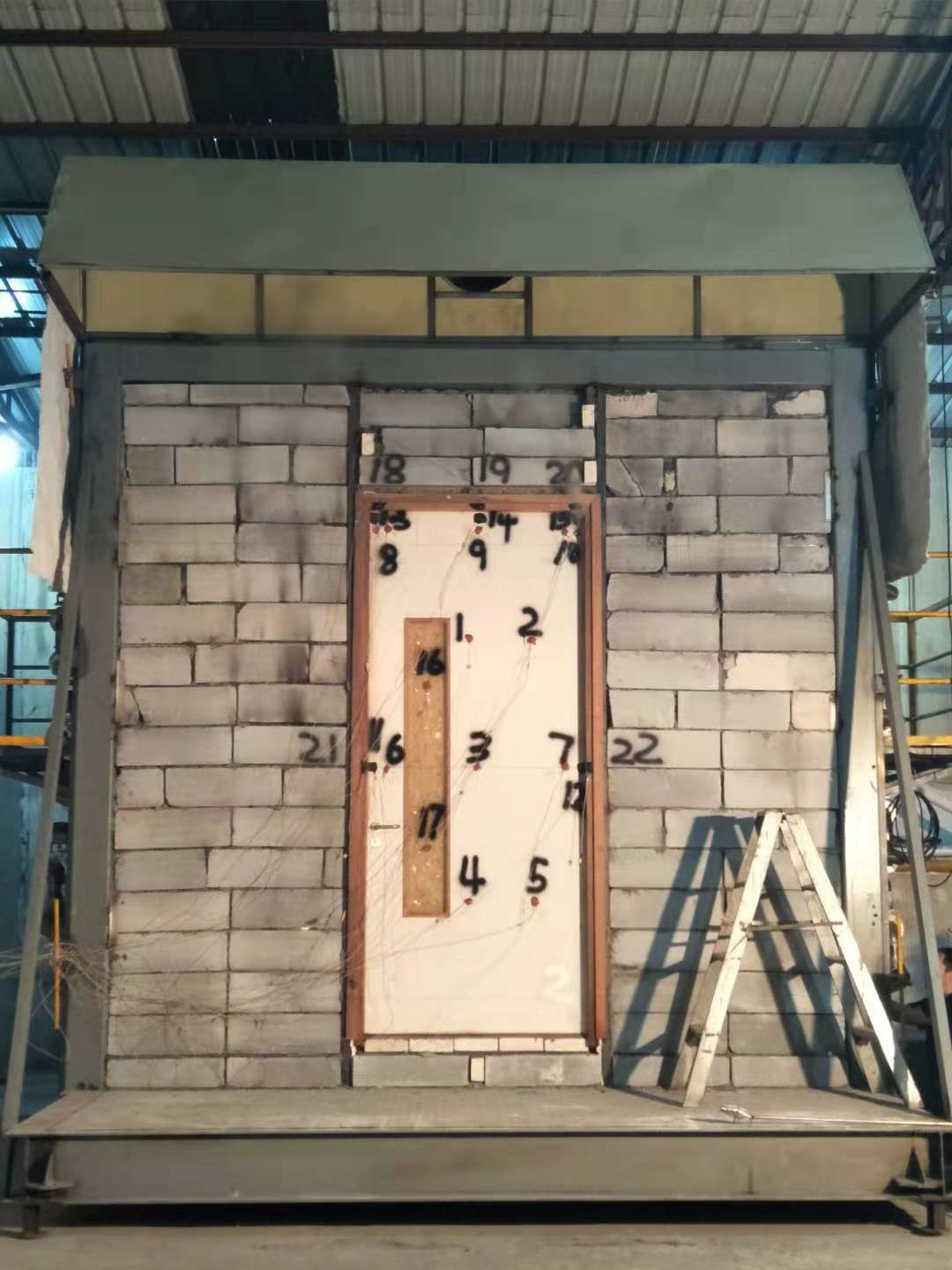

2. ব্যাকফায়ার পৃষ্ঠের তাপমাত্রা পরিমাপঃ একটি গোলাকার তামার প্লেটে 0.2MM এবং একটি 12MM ব্যাসার্ধের একটি 0.5mm থার্মোকপল,GB/T16839-এ উল্লেখিত বড় নিকেল-ক্রোমিয়াম-নিকেল সিলিকন থার্মোকপল অনুযায়ী.1এটি 30MM দৈর্ঘ্য এবং প্রস্থের এবং 2.0MM বেধের অ্যাসবেস্টস লাইনারগুলিকে কভার করবে। মোট 28

3. গড় তাপমাত্রা পরিমাপঃ 8 টি থার্মোকপল, GB/T7633-2008 এবং GB/T17428-2009 এর জন্য উপযুক্ত

4সর্বোচ্চ তাপমাত্রা পরিমাপঃ 20 টি থার্মোকপল 1200 মিমি সর্বোচ্চ প্রস্থের স্ল্যাবের সাথে ডাবল দরজা পরিমাপ করতে পারে।

5. মোবাইল থার্মোকপলঃ ইনফ্রারেড থার্মোমিটার দ্বারা পরিমাপ

6অভ্যন্তরীণ থার্মোকপলঃ বায়ুচলাচল নল এর অভ্যন্তরীণ তাপমাত্রা পরিমাপ করার জন্য উপযুক্ত 4 থার্মোকপল।

7. পরিবেষ্টিত তাপমাত্রা পরিমাপঃ একটি 3.0 মিমি ব্যাসার্ধের একটি আবরণযুক্ত থার্মোকপল ব্যবহার করা হয় যা GB/T16839-এ নির্দিষ্ট বড় নিকেল-ক্রোম-নিকেল সিলিকন কে-টাইপ থার্মোকপলের সাথে সামঞ্জস্যপূর্ণ।1.

8. চুলায় চাপ পরিমাপঃ টি আকৃতির পরিমাপ জোন, পরিমাপ নির্ভুলতা ± 2pa. 3

9লোডিং সিস্টেমঃ চাপ সেন্সর ব্যবহার করে পরিমাপ

10. বিকৃতি পরিমাপ যন্ত্রঃ বৈদ্যুতিন বিকৃতি পরিমাপ যন্ত্র ব্যবহার করে

11. স্লট প্রোবঃ GB/T9978.1 মান অনুযায়ী তৈরি

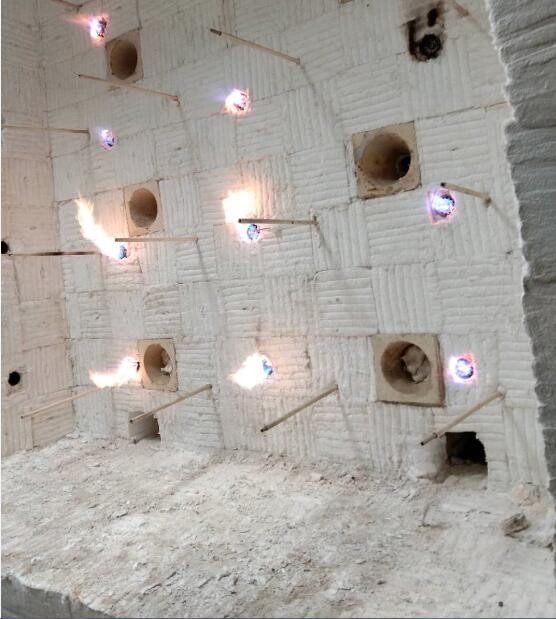

12. জ্বলন্ত নলঃ 8 উচ্চ গতির বার্নার উভয় পক্ষের চুলা দেয়াল মধ্যে এম্বেড করা হয়, 4 প্রতিটি পাশের। চুলা গরম করার জন্য প্রয়োজনীয় তাপ সরবরাহ করে।

13. নিষ্কাশন ধোঁয়াঃ তিনটি নিষ্কাশন গর্ত চুলা দেয়ালের পিছনের অংশে চুলা দেয়ালের পিছনে ধোঁয়াশায় সংযুক্ত করার জন্য ইনস্টল করা হয়, এবং চুলা শরীরের ধোঁয়াশা গ্যাস নির্গত হয়।নিয়ন্ত্রণ চাপ.

14আগুনের গর্ত দেখার জন্যঃ পরীক্ষার সময় পরীক্ষার টুকরোর আগুনের পৃষ্ঠ এবং শিখা পর্যবেক্ষণ করার জন্য চুল্লি শরীরের পিছনের পাশের দেয়ালে দুটি আগুনের গর্ত রয়েছে।

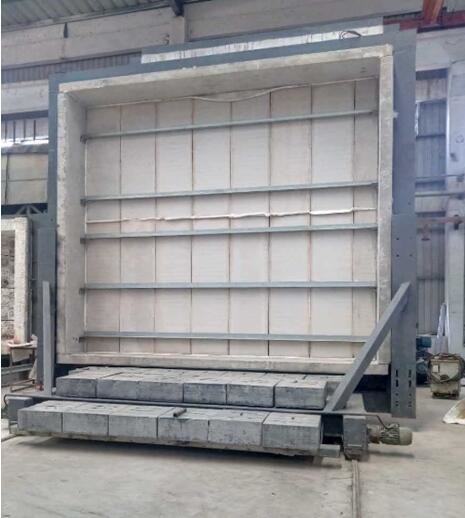

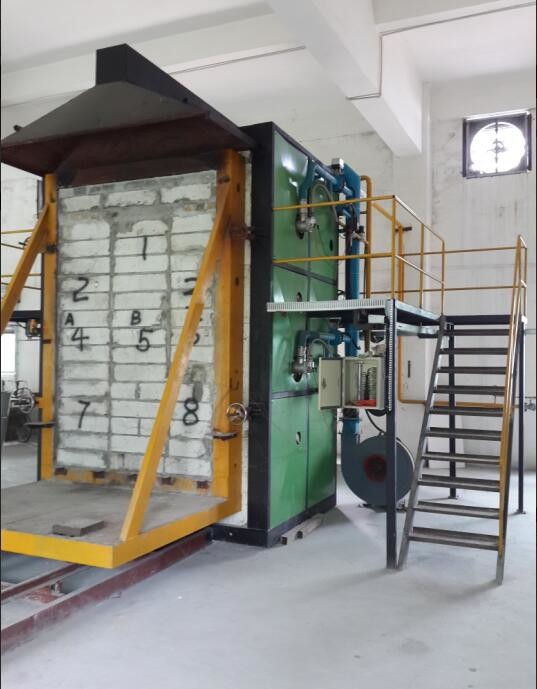

15লোডিং ডিভাইসঃ এটি একটি কার্ট গ্রহণ করে, যা 3.5 মিটার উচ্চ এবং 3.0 মিটার প্রশস্ত, এবং একটি গাড়ী শরীর এবং একটি পরীক্ষার টুকরা প্ল্যাটফর্ম গঠিত। গাড়ী শরীর চারটি গ্রাউন্ড চাকা সঙ্গে ডিজাইন করা হয়,যা রেলের উপর সরানো যেতে পারে. পরীক্ষার প্ল্যাটফর্মঃ 3.0m * 3.0m বর্গাকার ইস্পাত ফ্রেম। পরীক্ষার সময়, পরীক্ষার টুকরো প্ল্যাটফর্মটি পরীক্ষার টুকরো সহ একটি বৈদ্যুতিক লিফট দিয়ে গাড়ির দেহের উপরে উত্তোলন করা হয়েছিল,তারপর কার্ট পরীক্ষা অবস্থানে ধাক্কা এবং সংশোধন করা হয়, এবং তারপর পরীক্ষা শুরু হয়।

16. বৈদ্যুতিক নিয়ন্ত্রণ অংশঃ এমসিজিএস কনফিগারেশন সফ্টওয়্যার এবং পিএলসি প্রোগ্রাম এমবেডেড ইন্টিগ্রেটেড শিল্প কম্পিউটার ব্যবহার করে। সহঃ প্রধান নিয়ন্ত্রণ ইন্টারফেস, চুল্লি তাপমাত্রা বক্ররেখা ইন্টারফেস,পরীক্ষামূলক টুকরো তাপমাত্রা ইন্টারফেস, ইতিহাস রেকর্ড ইন্টারফেস এবং প্যারামিটার নির্ধারণ ইন্টারফেস।

17. পরীক্ষার চুলার মেঝের আয়তনঃ প্রায় ২০ বর্গ মিটার
