বিশেষভাবে তুলে ধরা:
UL94 জ্বলনযোগ্যতা পরীক্ষা চেম্বার
, আইএসও ৬৭২২ জ্বলনযোগ্যতা পরীক্ষার চেম্বার
, অনুভূমিক জ্বলনযোগ্যতা পরীক্ষার চেম্বার
পরীক্ষিত তারের দৈর্ঘ্য: 600 মিমি (24 ইঞ্চি): |
নমুনা ক্ল্যাম্পিং কোণ: 45 ডিগ্রী |
উচ্চ বিশুদ্ধ প্রোপেন গ্যাস ব্যবহার করে গ্যাস পোড়ানো: |
তরলীকৃত পেট্রোলিয়াম গ্যাস |
স্বয়ংক্রিয় ইগনিশন: |
শিখা নমুনা পোড়া 15 সেকেন্ড চালিয়ে এবং স্বয়ংক্রিয়ভাবে বন্ধ |
পরীক্ষকের সাথে জ্বলন্ত গ্যাস সরবরাহ করা হয় না: |
এটা গ্রাহক দ্বারা সরবরাহ করা উচিত |
মান পূরণ করুন: |
UL94, ISO 6722 |

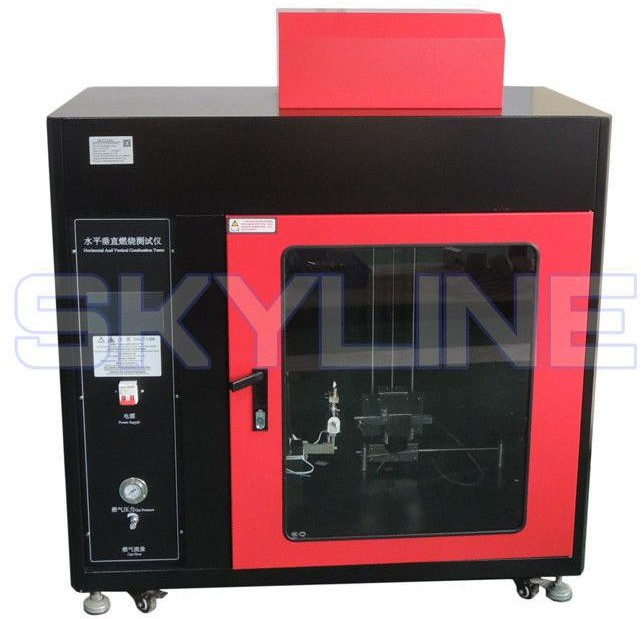

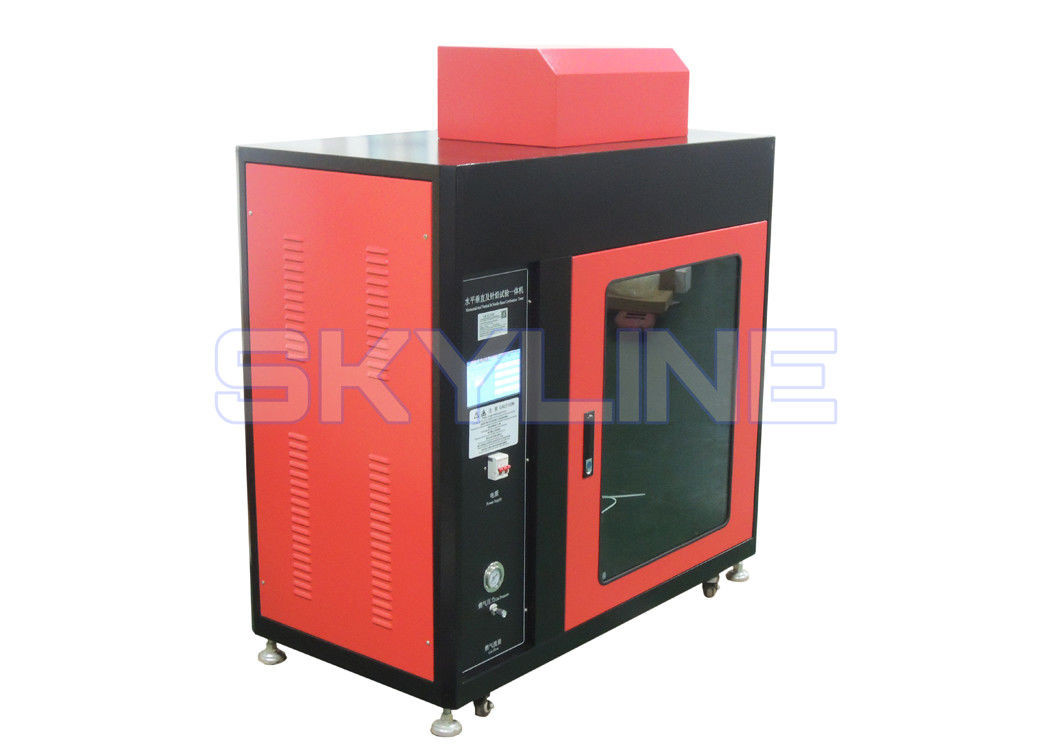

SL-S29 অনুভূমিক-উল্লম্ব জ্বলনযোগ্যতা পরীক্ষক
পণ্য পরিচিতি

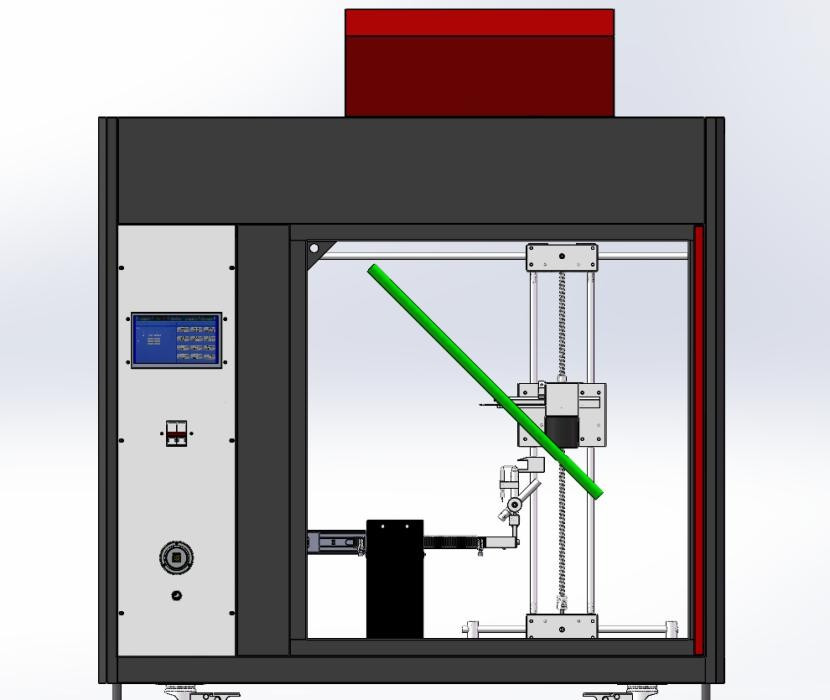

অনুভূমিক এবং উল্লম্ব জ্বলনযোগ্যতা পরীক্ষার মেশিন
UL 94 ফ্লেম চেম্বার। অনুভূমিক ফ্লেম চেম্বার, উল্লম্ব ফ্লেম চেম্বার
গ্রাহক বৈদ্যুতিক ডিভাইস এবং সরঞ্জামগুলিতে ব্যবহৃত প্লাস্টিকের উপাদানগুলির জ্বলনযোগ্যতা পরীক্ষা করার জন্য। সহজ দেখার জন্য কালো অভ্যন্তর এবং বড় স্লাইডিং উইন্ডো সহ স্টেইনলেস স্টিলের নির্মাণ।একটি সম্পূর্ণরূপে নিয়মিত নমুনা সমর্থন এবং স্পষ্টতা গ্যাস প্রবাহ নিয়ন্ত্রণ অন্তর্ভুক্ত.
এই পরীক্ষার চেম্বারে প্রধানত কন্ডাক্টরের ব্যাসার্ধ ৮ মিমি (বিভাগের আয়তন ০.৫ মিমি) বা ৮ মিমি (বিভাগের আয়তন ০.৫ মিমি) এর চেয়ে কম।একক তার এবং তারের জ্বলনযোগ্যতার মূল্যায়নের 5 মিমি 2). আলো সরঞ্জাম, নিম্ন ভোল্টেজ বৈদ্যুতিক যন্ত্রপাতি, গৃহস্থালী যন্ত্রপাতি, বৈদ্যুতিক সরঞ্জাম, বৈদ্যুতিক মোটর, বৈদ্যুতিক সরঞ্জাম, ইলেকট্রনিক যন্ত্রপাতি, বৈদ্যুতিক যন্ত্রপাতি জন্য উপযুক্তবৈদ্যুতিক সংযোগকারী এবং আনুষাঙ্গিক যেমন বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য এবং গবেষণা উপাদান, উৎপাদন ও গুণমান পরিদর্শন বিভাগ।
পরীক্ষার মান
UL 94-2006 আইইসি 60695-11-3 আইইসি 60695-11-4
ইউএল৯৪ঃপ্লাস্টিকের উপাদানগুলির অগ্নিসংযোগের জন্য পরীক্ষাগুলি ডিভাইস এবং সরঞ্জামগুলির অংশগুলির জন্য UL94HB: অনুভূমিক জ্বলন পরীক্ষা
ভি-০,1,2: 20 মিমি উল্লম্ব জ্বলন্ত পরীক্ষা
94-5VA,B: 500W ((125mm) উল্লম্ব জ্বলন পরীক্ষা 94VTM-0,1,2: পাতলা উপাদান উল্লম্ব জ্বলন্ত পরীক্ষা
94HBF,94HF-1,2: অনুভূমিকভাবে জ্বলন্ত ফেনাযুক্ত উপাদান পরীক্ষা
আইইসি ৬০৬৯৫-১১-১০ঃঅগ্নি ঝুঁকি পরীক্ষা - অংশ ১১-১০ঃ পরীক্ষার শিখা - ৫০ ওয়াট অনুভূমিক এবং উল্লম্ব শিখা পরীক্ষার পদ্ধতি
আইইসি ৬০৬৯৫-১১-২০ঃ অগ্নি ঝুঁকি পরীক্ষা - অংশ ১১-২০ঃ পরীক্ষার শিখা - ৫০০ ওয়াটের শিখা পরীক্ষার পদ্ধতি
আইইসি ৬০৬৯৫-১১-৪ঃঅগ্নিকাণ্ডের ঝুঁকি পরীক্ষা - অংশ ১১-৪ঃ পরীক্ষার আগুন - ৫০ ওয়াটের আগুন - যন্ত্রপাতি এবং কনফর্মেশনাল পরীক্ষার পদ্ধতি
আইইসি ৬০৬৯৫-১১-৩ঃঅগ্নিকাণ্ডের ঝুঁকি পরীক্ষা - অংশ ১১-৩ঃ পরীক্ষার আগুন - ৫০০ ওয়াটের আগুন-অপারেটর এবং কনফর্মেশনাল পরীক্ষার পদ্ধতি
আইএসও ৬৭২২
টেকনিক্যাল প্যারামিটার
| প্রকার |
500W ((5V ক্লাস) |
50W ((HB/V ক্লাস) |
| পরীক্ষার অগ্নি |
500W ((V-0,V-1,V-2 শ্রেণীবিভাগের জন্য জ্বলন পরীক্ষা) |
50W ((V-0,V-1,V-2 শ্রেণীবিভাগের জন্য জ্বলন পরীক্ষা) |
| বার্নার টিউব |
অভ্যন্তরীণ ব্যাসার্ধঃ Φ ৯.৫ মিমি±০.৩ মিমি |
অভ্যন্তরীণ ব্যাসার্ধঃ Φ ৯.৫ মিমি±০.৩ মিমি, |
| জ্বলন্ত কোণ |
০°, ২০°, ৪৫° |
০°, ২০°, ৪৫° |
| থার্মোকপল |
টাইপ K (Ni/Cr - Ni/Al) |
টাইপ K (Ni/Cr - Ni/Al) |
| থার্মোকপল আকার |
0.5 মিমি |
0.5 মিমি |
| স্ট্যান্ডার্ড কপার ব্লক |
9mm±0.01mm, ওজনঃ10g±0.05g ড্রিলিংয়ের আগে। |
5.5mm±0.01mm, ওজনঃ76g±0.01g ড্রিলিংয়ের আগে। |
| তাপমাত্রা বাড়ার সময় |
১০০°সি±৫°সি থেকে ৭০০°সি±৩°সি;
54s±2s (প্রিসেট)
|
১০০°সি±৫°সি থেকে ৭০০°সি±৩°সি;
৪৪ সেকেন্ড±২ সেকেন্ড (প্রিসেট)
|
| গ্যাস প্রবাহ |
৯৬৫±৩২ মিলি/মিনিট |
১০৫±১০ মিলি/মিনিট |
| গ্যাস সরবরাহ |
মিথেন,মিনিট ৯৮% বিশুদ্ধতা |
মিথেন,মিনিট ৯৮% বিশুদ্ধতা |
| জল স্তম্ভ |
১২৫ মিমি±৫ মিমি |
১০ মিমি |
| পরীক্ষার সময় |
৫৪±২ সেকেন্ড |
৪৪±২ সেকেন্ড |
| অগ্নি উচ্চতা সূচক |
৪০±১ মিমি |
20±1 মিমি |
| চেম্বারের আয়তন |
>0.5m3, কালো অভ্যন্তর |
>0.5m3, কালো অভ্যন্তর |
| স্ট্যান্ডার্ড অনুযায়ী |
ইউএল৯৪, আইইসি৬০৬৯৫-১১-৩, আইইসি৬০৬৯৫-১১-২০ |
UL94,IEC60695-11-4,IEC60695-11-10 |
| উচ্চ বিশুদ্ধতা প্রোপেন গ্যাস ব্যবহার করে গ্যাস পোড়া |
তরল পেট্রোলিয়াম গ্যাস |
| পরীক্ষিত তারের দৈর্ঘ্যঃ 600mm ((24 ইঞ্চি) |
নমুনা শক্ত করার কোণঃ 45 ডিগ্রী |
| Bunsen বার্নার 13mm ইনলেট গর্ত এবং 10mm (3/8 ইঞ্চি) নামমাত্র ব্যাসার্ধ আছে, স্প্রে আগুন পাইপ বাইরের শিখা ব্যাসার্ধ 100mm (4in) |
অভ্যন্তরীণ অগ্নি 50 মিমি ((1/2 ইঞ্চি), অভ্যন্তরীণ অগ্নি তাপমাত্রা অন্তত 900 ডিগ্রি সেলসিয়াস |
| Bunsen বার্নার শিখা নমুনা নীচে এবং নমুনা অক্ষের লম্ব করা উচিত |
অভ্যন্তরীণ অগ্নি রোলের প্রান্তটি নমুনার মাঝখানে থাকা উচিত |
| স্বয়ংক্রিয় জ্বালানি |
শিখা নমুনা বার্ন 15 সেকেন্ড চালিয়ে যান এবং স্বয়ংক্রিয়ভাবে বন্ধ |
| ১৫ সেকেন্ড পোড়ানোর পর |
সময় অব্যাহত জ্বলন্ত হবে, অব্যাহত জ্বলন্ত সময় শেষ পর্যন্ত অব্যাহত জ্বলন্ত চূর্ণ আউট এবং স্টপ বোতাম বন্ধ করুন |
|
পরীক্ষক দিয়ে জ্বলন্ত গ্যাস সরবরাহ করা হয় না
|
এটি গ্রাহকের দ্বারা সরবরাহ করা উচিত |
বৈশিষ্ট্য
একক তারের উল্লম্ব জ্বলন পরীক্ষা আকার Bunsen (Bunsen বার্নার) এবং নির্দিষ্ট গ্যাস উৎস (Bing Wan) দ্বারা সেট করা হয়,একটি নির্দিষ্ট শিখা উচ্চতা এবং নমুনা প্রয়োগ উল্লম্ব অবস্থা একটি নির্দিষ্ট প্রয়োগ শিখা কোণ অনুযায়ী পরীক্ষা ignition সময়কাল, জ্বলন, জ্বলন সময়কাল এবং জ্বলন তার দৈর্ঘ্য flammable এবং আগুন ঝুঁকি মূল্যায়ন করতে।
