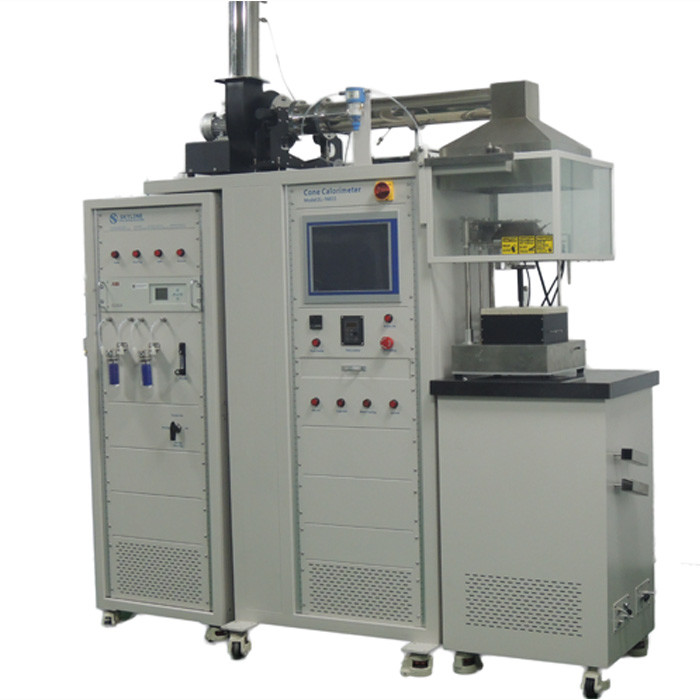

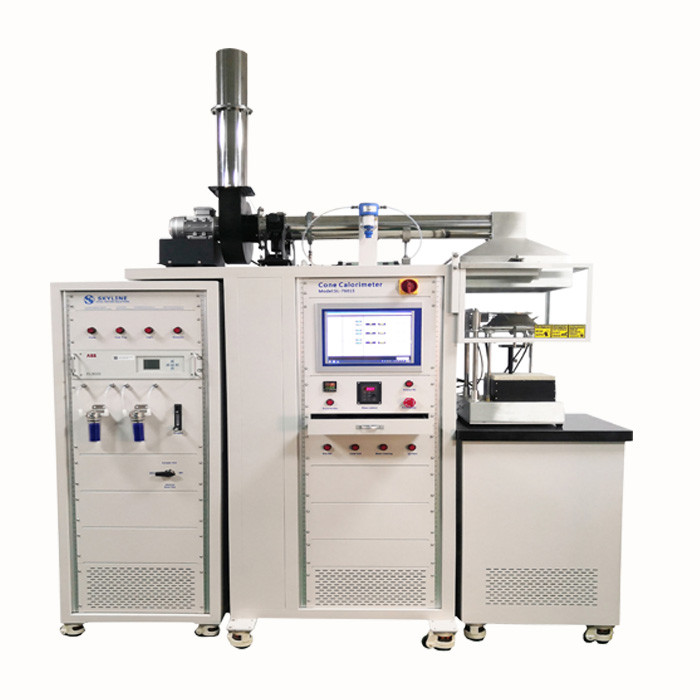

ISO5660 শঙ্কু ক্যালোরিমিটার বিশ্লেষণ যন্ত্র তাপ মুক্তির জন্য


পণ্যের প্রবর্তন
শঙ্কু ক্যালোরিমিটার তাপ রিলিজ হার (এইচআরআর), ধোঁয়া রিলিজ, ইগনিশন সময়, অক্সিজেন খরচ পরিমাপ,কোনিক্যাল হিটার থেকে প্রাপ্ত উপাদানগুলির সাথে নমুনা এক্সপোজ করার সময় কার্বন মনোক্সাইড এবং কার্বন ডাই অক্সাইড উত্পাদন এবং ভর হ্রাসের হার.

প্রয়োগ
এই ডিভাইসটি একটি বৈদ্যুতিক স্পার্ক ইগনিশন ডিভাইস দ্বারা প্রজ্বলিত তাপীয় বিকিরণের (সাধারণ বিকিরণের মান 25, 35, 50KW/m2) সংস্পর্শে থাকা উপকরণগুলি মূল্যায়ন করতে ব্যবহৃত হয়,এবং তারপর উপাদান তাপ মুক্তি হার পরিমাপ, ধোঁয়া গ্যাসের প্রবাহের হার এবং C সহগ, নমুনা জ্বলন সময় এবং নিভানোর সময়, মোট অক্সিজেন খরচ, মোট ধোঁয়া উৎপন্ন, ভর ক্ষতি হার, মোট তাপ মুক্তি,কার্যকর জ্বলন তাপ, কার্বন ডাই অক্সাইড উৎপাদন এবং কার্বন মনোক্সাইড উৎপাদন।

প্রযুক্তিগত পরামিতি

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
1. কনস ক্যালোরিমিটার সঞ্চালিত বিশ্লেষণ ক্যাবিনেটের সাথে, ISO 9705, EN 13823 ইত্যাদির মতো একটি বড় তাপ মুক্তির হার পরীক্ষার সিস্টেমের সাথে সংযুক্ত করা যেতে পারে, ISO 5660, ASTM E1354, BS 476 পার্ট 15 ইত্যাদির সাথে সম্মতিযুক্তপরীক্ষার মান.
2সমন্বিত পরীক্ষার দেহ এবং 19 ইঞ্চি বিশ্লেষণ ক্যাবিনেট, এমবেডেড পিসি 15 ইঞ্চি টাচ স্ক্রিন কম্পিউটার, পুরো নিয়ন্ত্রণ এবং স্বয়ংক্রিয় পরীক্ষার জন্য।
3.কোনিকাল হিটার নামমাত্র শক্তি 5000W, তাপ আউটপুট 0 ~ 100kW / এম 2, পিআইডি তাপমাত্রা নিয়ামক ব্যবহার করে, যখন বিকিরণ শঙ্কু অনুভূমিক বা উল্লম্ব হতে পারে।
4নমুনার পৃষ্ঠের কেন্দ্রীয় অংশে 50 x 50 মিমি পরিসরের এক্সপোজ করা হলে, বিচ্যুতির কেন্দ্রে বিকিরণ 2% এর বেশি নয়।
5. নমুনা ওজন পরিসীমা 0 ~ 3000g; নির্ভুলতাঃ 0.1g.
6. অটো স্প্লিট শাটার স্বয়ংক্রিয়ভাবে নমুনাতে বিকিরণ প্রেরণের জন্য খোলা।
7.ABB EL3020 প্যারাম্যাগনেটিক অক্সিজেন বিশ্লেষক, গ্যাসে অক্সিজেনের ঘনত্ব পরিমাপের জন্য প্যারাম্যাগনেটিক পরিবর্তনের পদ্ধতি ব্যবহার করে। ঘনত্ব পরিসীমা 0-25%।
8লেজার সিস্টেম ব্যবহার করে ধোঁয়া ঘনত্ব বিশ্লেষণ, সিস্টেম একটি 0.5mW He Ne লেজার, প্রধান আবিষ্কারক এবং সহায়ক আবিষ্কারক গঠিত।
নিষ্কাশন সিস্টেম ফ্যান, ধোঁয়া সংগ্রহ কভার, নিষ্কাশন পাইপ এবং ছিদ্র প্লেট প্রবাহ মিটার ইত্যাদি গঠিত। 0 ~ 50g / s এর নিষ্কাশন ফ্যান প্রবাহ হার, নির্ভুলতা 0.1g / s।
9ধোঁয়া সংগ্রহকারী হাউড থেকে 685 মিমি, 12 টি গর্তের সাথে রিং নমুনা গ্রহণকারী ইনস্টল করা হয়েছে।
10.এজাহাজের প্রবাহের হার নির্ধারণ করা উচিত, ফ্যানের উপরে 350 মিমি ধারালো প্রান্তের উভয় পাশে চাপের পার্থক্য পরিমাপ করে, ধারালো প্রান্তের অভ্যন্তরীণ ব্যাসার্ধ
প্রান্ত খোলার প্লেট 57 মিমি + 1 মিমি।
11.এবিবি এসসিসি-এস গ্যাস নমুনা গ্রহণের সিস্টেমটিতে নমুনা গ্রহণের পাম্প, ফিল্টার, কোল্ড ট্র্যাপ, বর্জ্য জলের নিষ্কাশন, জল ফিল্টার এবং সিও২ ফিল্টার রয়েছে;
তাপ প্রবাহ মিটার (আইএসও ৫৬৬০ এর জন্য) ব্যবহার করার সময় জল এবং নদীর নদীর প্রয়োজন ছাড়াই পোর্টেবল জল শীতল সিস্টেম।
12পুরো পরীক্ষার সিস্টেমের প্রতিক্রিয়া ক্যালিব্রেট করার জন্য, একটি বর্গক্ষেত্র খোলার ব্রোঞ্জের ক্যালিব্রেশন বার্নার ব্যবহার করা হয়, যা C- সহগের মান পরিমাপ করতে ব্যবহৃত হয়।
13তথ্য সংগ্রহ সিস্টেম অক্সিজেন বিশ্লেষক, গর্ত মিটার, থার্মোকপল এবং অন্যান্য যন্ত্রপাতি আউটপুট রেকর্ড করতে সক্ষম।
প্রয়োগঃ নির্মাণ উপকরণ, রেল, তারের তারের তাপ মুক্তির হার পরীক্ষা করার জন্য উপযুক্ত

শঙ্কু ক্যালোরিমিটারের পণ্যের বিবরণ
ড. ড. হার্ভার্ডের দ্বারা ব্যবহৃত শঙ্কুযুক্ত হিটারের নাম থেকে শঙ্কু ক্যালোরিমিটারের নাম এসেছে।Vytenis Babrauskas পরীক্ষা নমুনা (100mm এক্স 100mm) পরিদর্শন করতে বেঞ্চ স্কেল অক্সিজেন তার উন্নয়ন জন্য 100kW / m2 পর্যন্ত ফ্লাক্স সঙ্গেকনস ক্যালোরিমিটার টেস্ট তত্ত্বের উপর ভিত্তি করে যে বিশুদ্ধ জ্বলন ক্যালোরি জ্বলন জন্য প্রয়োজনীয় অক্সিজেন পরিমাণ এবং 13.যখনই ১ কেজি অক্সিজেন গ্রাস করা হয় তখনই ১ এমজে/কেজি উৎপন্ন হয়, এবং তাপ নির্গমন, জ্বালানির সময়, অক্সিজেন খরচ, সিও এবং সিও 2 উত্পাদন, এবং পরীক্ষার উপকরণ থেকে উত্পাদিত জ্বলন্ত গ্যাসের প্রবাহ পরিমাপ করা হয়।
মানদণ্ড
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
আইএসওঃআইএসও ৫৬৬০
EN:EN 45545-2: ২০১৩
GB:GB/T 16172:2007

ইনস্টলেশনের প্রয়োজনীয়তা
বৈদ্যুতিকঃ ২৩০ ভোল্ট নামমাত্র ৫০ এম্পার
পরিবেষ্টিত তাপমাত্রাঃ 10°C থেকে 35°C পর্যন্ত
মাত্রাঃ ডিভাইসঃ 1800mm (W) x 900mm x (H) x 2600mm (D)
গ্যাস সরবরাহঃমিথেন, নাইট্রোজেন, সংকুচিত বায়ু
শঙ্কু ক্যালোরিমিটার.pdf


একটি শঙ্কু ক্যালোরিমিটার কিভাবে কাজ করে?
কনস একটি অগ্নি পরীক্ষার সরঞ্জাম যা মূলনীতির উপর ভিত্তি করে যে জ্বলন্ত নমুনা থেকে মুক্তি পাওয়া তাপের পরিমাণ সরাসরি জ্বলন চলাকালীন অক্সিজেনের পরিমাণের সাথে সম্পর্কিত।একটি উপাদান থেকে যে পরিমাণ তাপ উৎপন্ন হয় তা সরাসরি আগুনের তীব্রতার সাথে সামঞ্জস্যপূর্ণযেমন আগুনের বৃদ্ধির হার।
