পণ্যের তথ্য

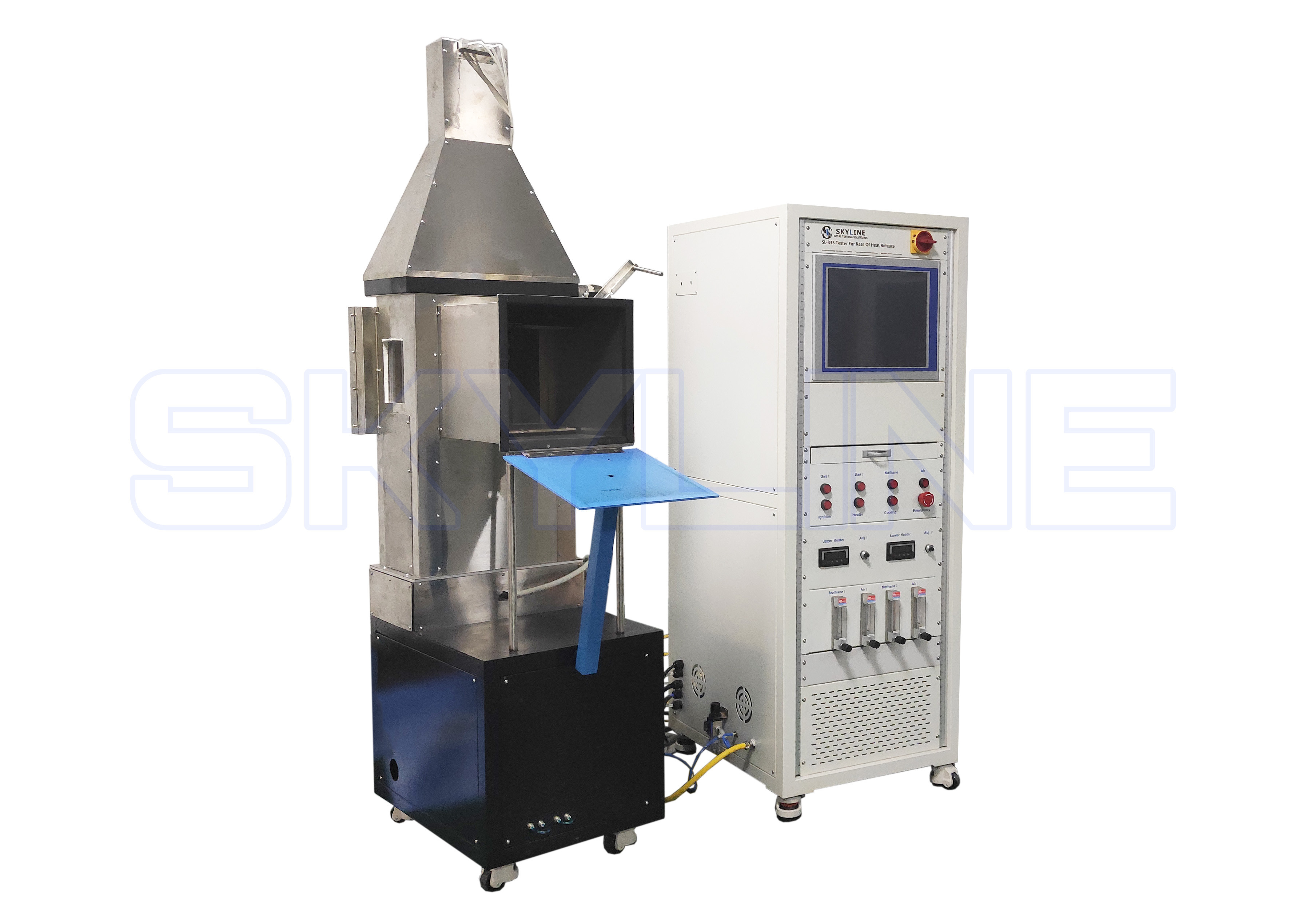

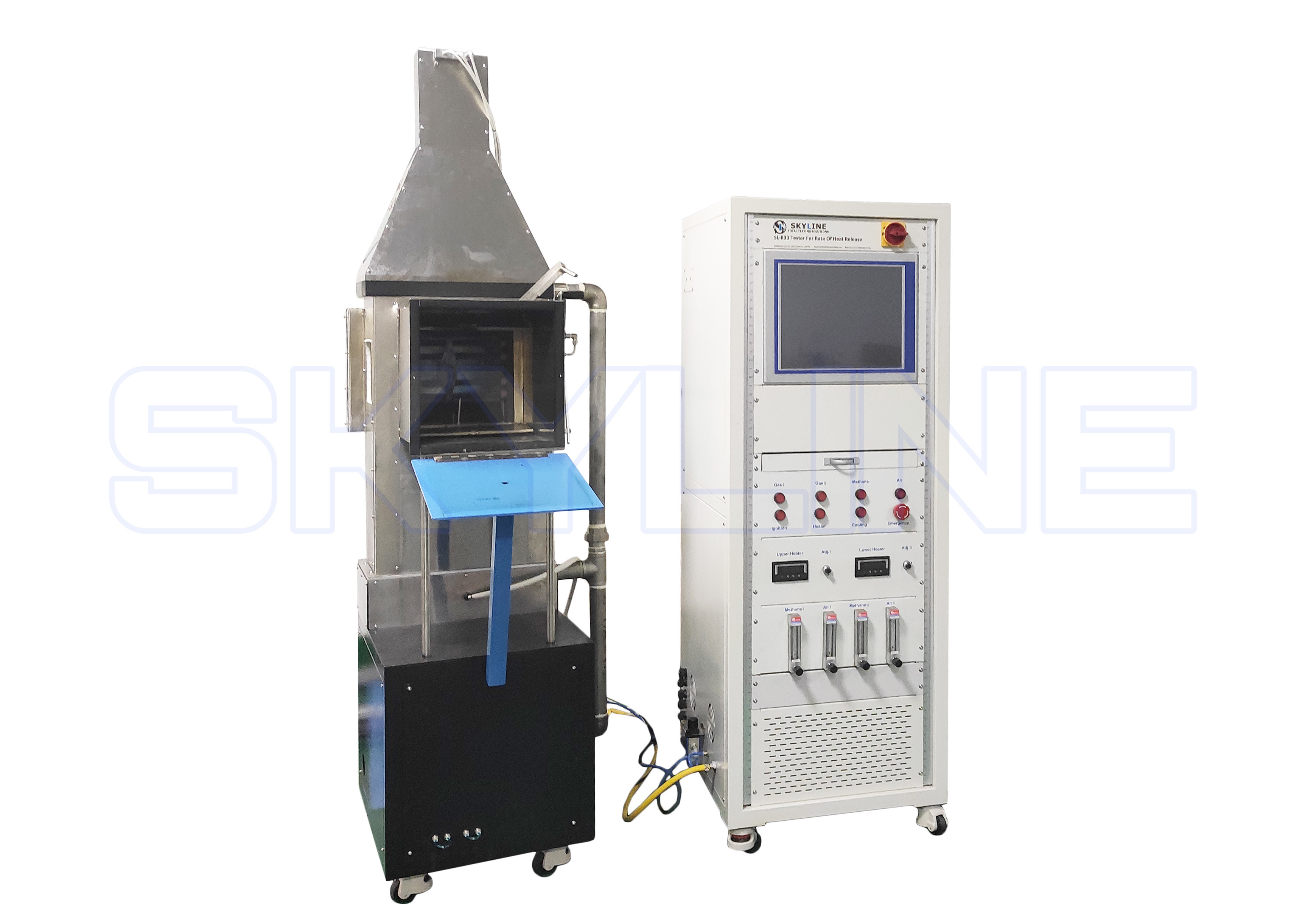

মার্কিন যুক্তরাষ্ট্রের ফেডারেল এভিয়েশন অ্যাডমিনিস্ট্রেশনের এফএএ দ্বারা অনুমোদিত ওএসইউ তাপ মুক্তির হার পরীক্ষকটি মূলত 1972 সালে ওহিও স্টেট ইউনিভার্সিটির স্মিথ ডিজাইন করেছিলেন,এবং পরে এয়ারনোটিক্যাল উপকরণগুলির তাপ মুক্তির হার পরীক্ষা করার জন্য একটি এফএএ মনোনীত জ্বলন পরীক্ষা যন্ত্র হয়ে ওঠেপরীক্ষার মানগুলি হল FAR পার্ট 25 অ্যাপেন্ডিক্স F পার্ট IV, এয়ারবাস AITM 2।00.০৬, বোয়িং বিএসএস ৭৩২২।
স্পেসিফিকেশন
A. প্রধান ইউনিট
1. ওএসইউ প্রধান ইউনিট (1 সেট)
1) যন্ত্রের মাত্রা:760mm (W) x 1850mm x (H) x 850mm (D)

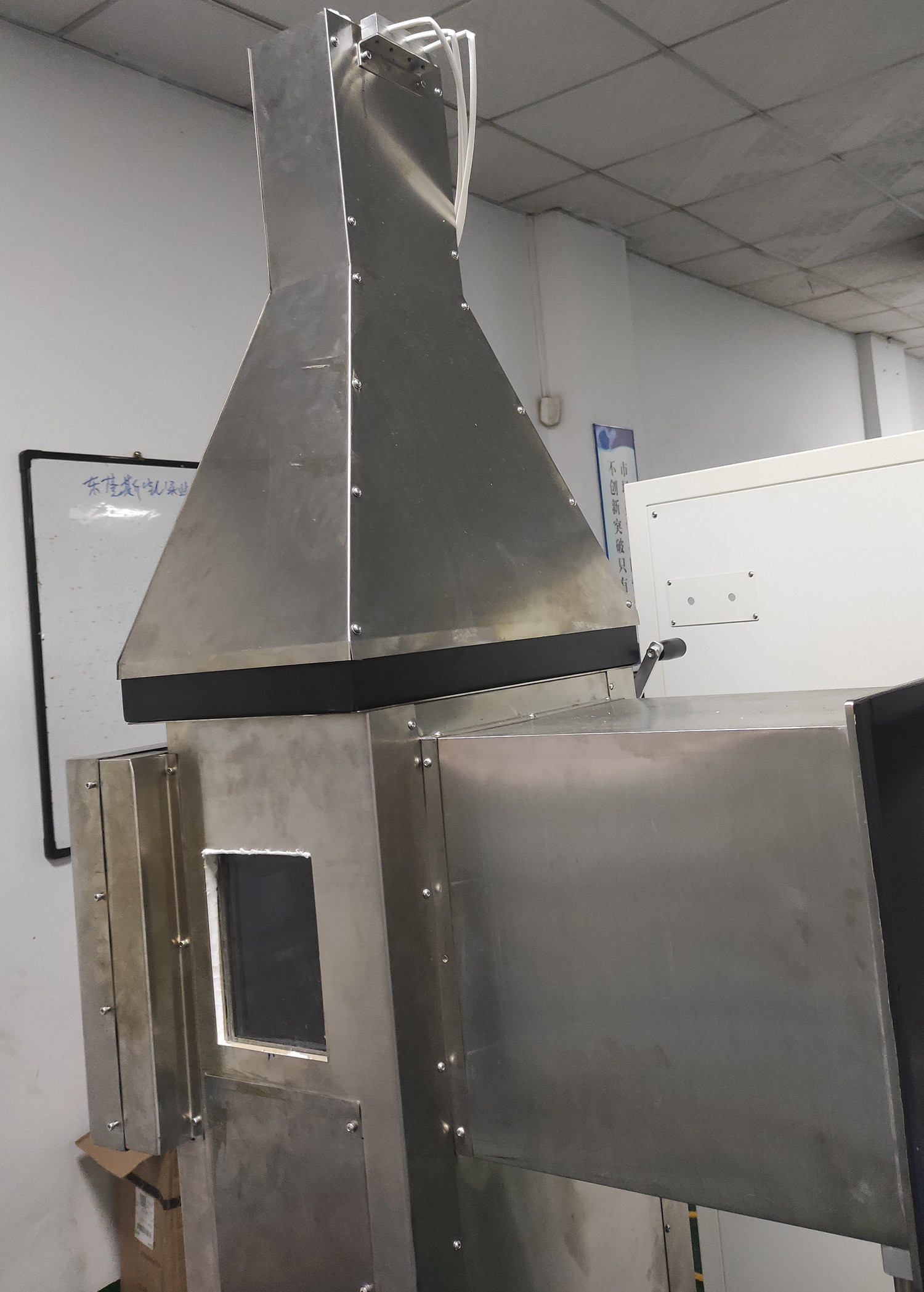

2) পরীক্ষার চেম্বার
- রেডিয়েন্ট তাপ উৎস এবং তাপ প্রবাহ ঘনত্ব 35 ± 0.5kW / m নিশ্চিত2
- এটি নির্ধারণ করবে যে উপাদানটি FAR 25.853 প্রয়োজনীয়তা পূরণ করে কিনা
- চারটি সিলিকন কার্বাইড উপাদান টাইপ এলএল 508 মিমি 16 মিমি নামমাত্র প্রতিরোধের সাথে 1.4 ওহম একটি তাপ উত্স হিসাবে জারা প্রতিরোধী স্টেইনলেস স্টীল ঘর সঙ্গে
- স্টেইনলেস স্টীল থেকে তৈরি একটি প্রতিফলক উপাদান পিছনে অবস্থিত
- উপাদানগুলির সামনে, স্টেইনলেস স্টীল থেকে নির্মিত, একটি truncated ডায়মন্ড আকৃতির মাস্ক, এটি 151 × 151mm উল্লম্ব নমুনা দ্বারা দখল এলাকায় অভিন্ন তাপ প্রবাহ ঘনত্ব প্রদান করে
- উপরের পাইলট এবং ক্যালিব্রেশন বার্নারের আলোকসজ্জার জন্য স্ট্যান্ড সমন্বয়
- সহজ তাপ প্রবাহ অভিন্নতা সমন্বয় জন্য দ্বৈত গ্লোবাল শক্তি নিয়ামক
- উপরের পাইলট এবং নিম্ন পাইলট (স্ফুলিঙ্গ জ্বালানীর সাথে) এবং ক্যালিব্রেশন মিথেন গ্যাস বার্নার
- তাপ মুক্তির হার পরিমাপের জন্য থার্মোপাইল, চিমনিতে পাঁচটি গরম থার্মোকপল সংযোগ এবং বায়ু চেম্বারে পাঁচটি ঠান্ডা থার্মোকপল সংযোগ
3) নমুনা ধারক (১ সেট)
- দুটি নমুনা ধারক
- প্রতিটি নমুনা ধারক স্টেইনলেস স্টীল থেকে তৈরি করা হয়
2. বায়ু বিতরণ সিস্টেম ((1 সেট)
- বায়ুর তাপমাত্রা ২১-২৪ ডিগ্রি সেলসিয়াস
- বায়ু 0.043 মিটার একটি প্রবাহ হার3/সেকেন্ড বা তার বেশি
- বর্গাকার প্রান্তযুক্ত বৃত্তাকার প্লেট খোলার 0.5 ± 0.1mm
- একটি বৃত্তাকার পাইপ মধ্যে অবস্থিত একটি ব্যাসার্ধ সঙ্গে 38 ± 1mm
- পিরামিডাল বিভাগের নীচে বায়ু সরবরাহ ম্যানিফোল্ডের 48 টি সমানভাবে স্পেস গর্ত থাকা উচিত
B. আনুষাঙ্গিক
1কন্ট্রোল ইউনিট (১টি)
- ক্যালিব্রেশন ফ্লো রেট নিয়ন্ত্রণ
- নিচের বার্নার ইগনিশন
- ক্যালিব্রেশন তাপ প্রবাহঃ ক্যালিব্রেশন তাপ প্রবাহ মিটার দুটি জল শীতল তাপ প্রবাহ সেন্সর কেন্দ্রে এবং প্রতিটি কোণে তাপ প্রবাহ ঘনত্ব পরিমাপ করার জন্য সরবরাহ করা হয়
2. কম্পিউটার সিস্টেম ((১ সেট)
- সিপিইউঃ পেনটিয়াম ৪ ৩.০ গিগাহার্টজ বা তার বেশি
- র্যামঃ ৫১২ এমবি বা তার বেশি
- এইচডিডিঃ ৮০ জিবি বা তার বেশি
- মনিটর: 17 ′′ এলসিডি বা তার বেশি
- প্রিন্টার: লেজার জেট
- সফটওয়্যারঃ উইন্ডোজ এক্সপি বা তার বেশি
