চেয়ার স্পিভেল টেস্টিং মেশিন
প্রয়োগ
এই পরীক্ষাটি ঘূর্ণনযোগ্য আসনযুক্ত সমস্ত ধরণের চেয়ারের জন্য প্রযোজ্য।
পরীক্ষার উদ্দেশ্যঃ এই মেশিনটি একটি চেয়ারের পুনরাবৃত্তি ঘূর্ণন দ্বারা সৃষ্ট চাপ এবং পরিধান সহ্য করার ক্ষমতা মূল্যায়ন করার জন্য ডিজাইন করা হয়েছে।
টেকনিক্যাল প্যারামিটার
a) প্ল্যাটফর্মের উপর নির্ভরশীলতা
- ঘড়ির কাঁটার দিকে এবং ঘড়ির কাঁটার বিরুদ্ধে ঘূর্ণন সেট করতে পারেন
- ঘূর্ণন পরিসীমাঃ0-360°
- সর্বোচ্চ ব্যাসার্ধঃ ১০০ মিমি
- ডাবল-অ্যাক্টিং বায়ুসংক্রান্ত সিলিন্ডার দ্বারা চালিত
- নিয়ন্ত্রিত ঘূর্ণন গতি 5 থেকে 15 চক্র / মিনিট
b) কাউন্টার প্যানেলঃ
- পাওয়ার সাপ্লাইঃ একক ফেজ এসি 220V.1KW
-এন/অফ সুইচ বোতাম
-৬-অঙ্কের ইলেকট্রনিক প্রিডিটার্মাইন কাউন্টার (ইপিসি)
- ইপিসি সিলিন্ডারের প্রতিটি স্ট্রোক ছয় অঙ্কের মধ্যে রেকর্ড করবে
- পূর্বনির্ধারিত স্ট্রোক পরীক্ষা অপারেশন বন্ধ করবে
- ইপিসি পরীক্ষার সময় প্রাপ্ত স্ট্রোক সংখ্যা প্রদর্শন করবে
- ইপিসি বিদ্যুৎ বিচ্ছিন্নতার সময় চক্রের সংখ্যা সংরক্ষণ করতে সক্ষম এবং প্রকৃত পাঠ্য প্রদর্শন করতে সক্ষম এবং অপারেশন পুনরায় শুরু করার সময় গণনা চালিয়ে যেতে পারে।
- কাউন্টার রিসেট না হওয়া পর্যন্ত সিগন্যাল বজায় থাকবে।
c) স্টপার- চেয়ারের বেসকে স্লাইডিং থেকে বিরত রাখতে।
দ্রষ্টব্যঃএকটি ৩৬০ ডিগ্রি ঘূর্ণন এক চক্রের মতো গণনা করা হয়।
i. ঘূর্ণনশীল পরীক্ষা-চক্রীয় (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, ধারা 8)
II. ঘূর্ণনশীল পরীক্ষা-চক্রীয় (ANSI/BIFMA X5.9-2020,ধারা 19)
III.সাইভেল টেস্ট & রোলার এবং চেয়ার বেসের স্থায়িত্ব (BS EN 1728:2012(৭.১১ এবং ৭.১৩)
বিশেষ উল্লেখ
পরীক্ষার মান অনুযায়ীঃ BIFMA X5.1-2002, পরীক্ষা নং ৯
1প্রয়োগযোগ্যতাঃ এই পরীক্ষাটি ঘূর্ণনযোগ্য আসনযুক্ত সমস্ত ধরণের চেয়ারের জন্য প্রযোজ্য।
পরীক্ষার উদ্দেশ্যঃ এই মেশিনটি একটি চেয়ারের পুনরাবৃত্তি ঘূর্ণন দ্বারা সৃষ্ট চাপ এবং পরিধান সহ্য করার ক্ষমতা মূল্যায়ন করার জন্য ডিজাইন করা হয়েছে।
মেশিনের যন্ত্রপাতি
| লোডিং ওজন |
১০২ কেজি |
| চক্রের হার |
প্রতি মিনিটে 5 ~ 15 ঘূর্ণন |
| পরীক্ষার চক্র |
120,000 বার |
| কাউন্টার |
999,999 |
| লোডিং ওজন |
সামঞ্জস্যযোগ্য |
মানদণ্ড
DIN 4551, EN 1335, NEN 1812, BIFMA X51, বিএসআই/বিএস ৫৪৫৯, EN ৫৮১-২
|
বিআইএফএমএ এক্স৫.১-২০১৭
|
8 |
ঘূর্ণন পরীক্ষা - চক্রীয় |
| BIFMA X5.4-2020 |
19 |
ঘূর্ণন পরীক্ষা - চক্রীয় |
| BS EN 1728:2012 |
7.১১&৭13 |
স্পাইভেল টেস্ট & কাস্টর এবং চেয়ার বেস স্থায়িত্ব |
রেফারেন্স ডক্টর: বিআইএফএমএ X5.1-2017 সুইভেল পরীক্ষা
চেয়ার টেস্ট স্টেপ
- চেয়ারটি একটি প্ল্যাটফর্মে আবদ্ধ করা হবে। আসন বা প্ল্যাটফর্মটি ঘোরানো থেকে আবদ্ধ করা হবে।
- যদি আসনটি নিয়ন্ত্রিত হয়, তবে এটিকে সর্বোচ্চ আসন অবস্থানে সেট করুন। অন্যান্য সমস্ত নিয়ন্ত্রিত বৈশিষ্ট্যগুলিকে স্বাভাবিক ব্যবহারের অবস্থানে সেট করুন।
- আসনের উপর ১২২ কেজি (২৭০ পাউন্ড) ওজন এমনভাবে স্থাপন করা হবে যাতে আসনের মাধ্যাকর্ষণ কেন্দ্রটি ঘূর্ণন অক্ষের কেন্দ্ররেখার থেকে ৫১ থেকে ৬৪ মিমি (২ থেকে ২.৫ ইঞ্চি) এগিয়ে থাকে, যেমন চিত্র ১-এ দেখানো হয়েছে।
- সাইক্লিং ডিভাইসটি নিম্নলিখিতগুলির মধ্যে যেটি কম তা ঘোরানোর জন্য সামঞ্জস্য করা উচিতঃ উপলব্ধ ঘূর্ণন পরিসীমা বা 360 ডিগ্রি ± 10 ডিগ্রি। যদি উপলব্ধ ঘূর্ণন পরিসীমা 360 ডিগ্রি কম হয়,পরীক্ষার মেশিনের ঘূর্ণন এমনভাবে নিয়ন্ত্রিত হবে যাতে ঘূর্ণন যন্ত্রটি স্টপগুলিকে স্পর্শ করে কিন্তু ওভাররাইড করে না।ঘূর্ণন দুই দিকের বা এক দিকের হতে পারে।
- ৩৬০ ডিগ্রি ঘোরানো চেয়ারগুলির জন্য, একটি চক্র হল একটি সম্পূর্ণ ঘূর্ণন। ৩৬০ ডিগ্রি থেকে কম ঘোরানো চেয়ারগুলির জন্য, একটি চক্র এক স্টপ থেকে অন্য স্টপে ঘোরানো হয়।
- আসন বা প্ল্যাটফর্মটি প্রতি মিনিটে ৫ থেকে ১৫ ঘূর্ণার মধ্যে ৬০,০০০ চক্রের জন্য ঘুরতে হবে।
- যদি আসন উচ্চতা নিয়ন্ত্রিত হয়, উচ্চতা তার সর্বনিম্ন অবস্থানে সেট করুন।
- সমস্ত চেয়ারের জন্য, পরীক্ষাটি আরও ৬০,০০০ চক্রের জন্য চালিয়ে যান, মোট ১২০,০০০ চক্র।

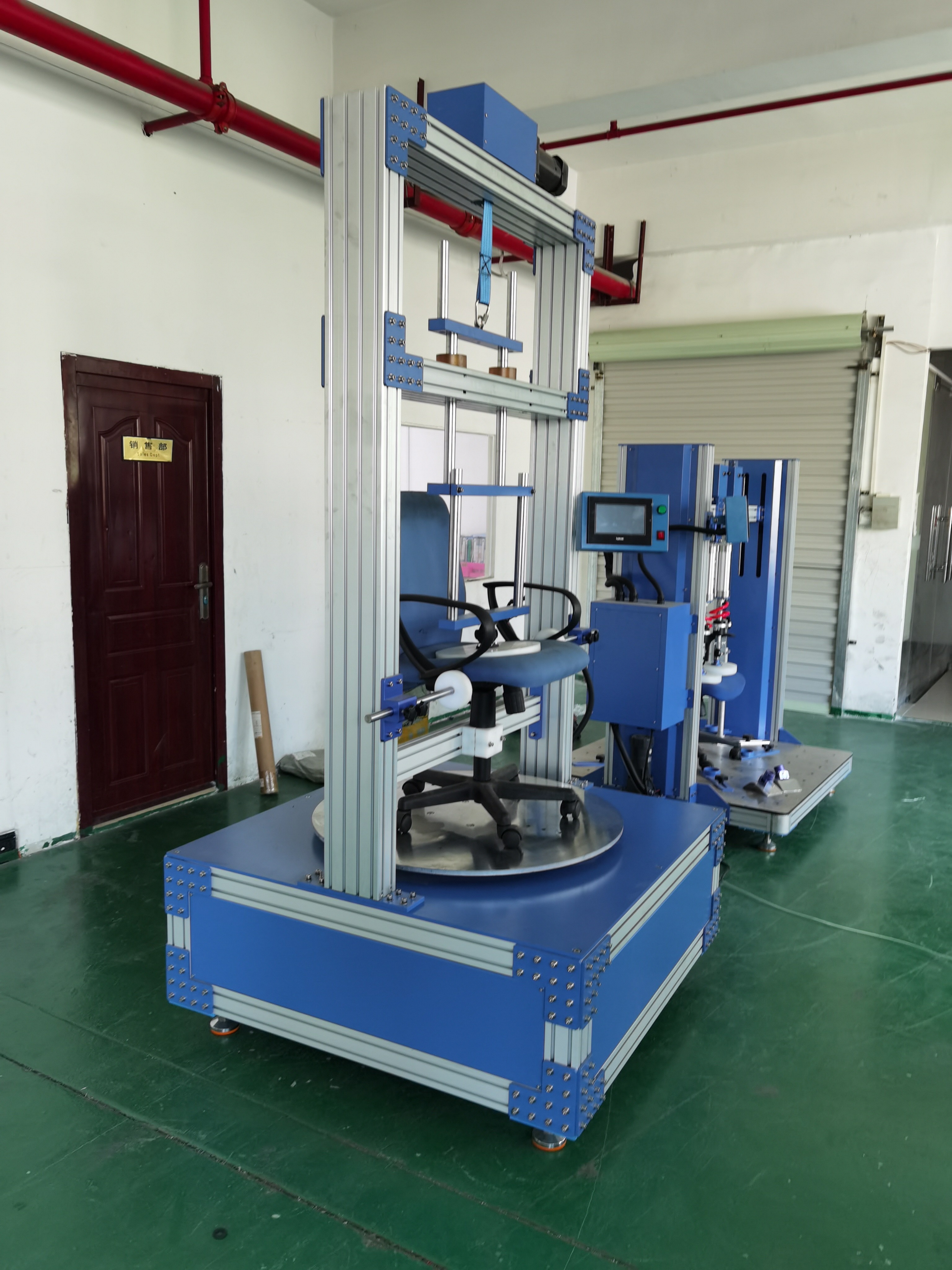

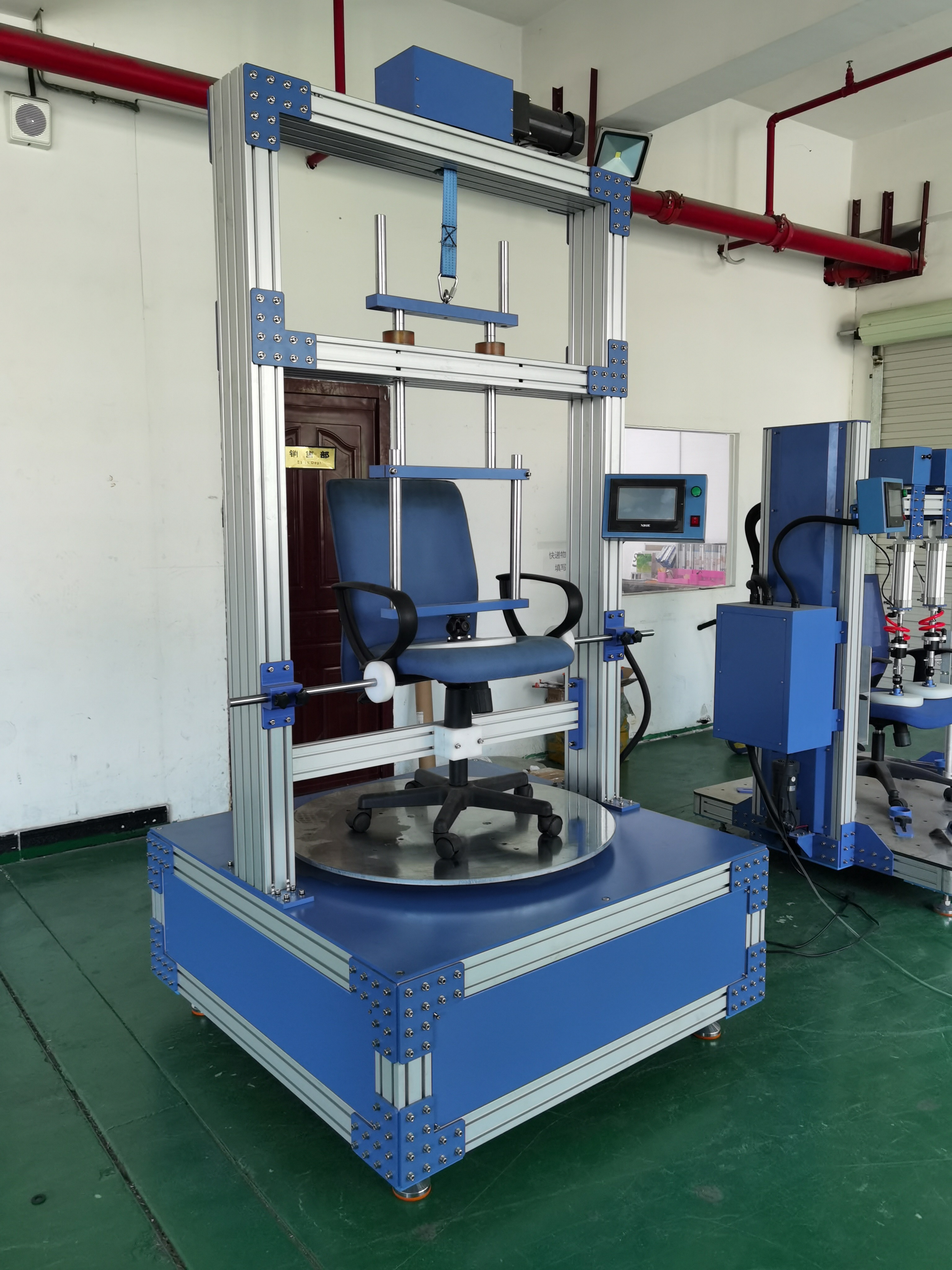

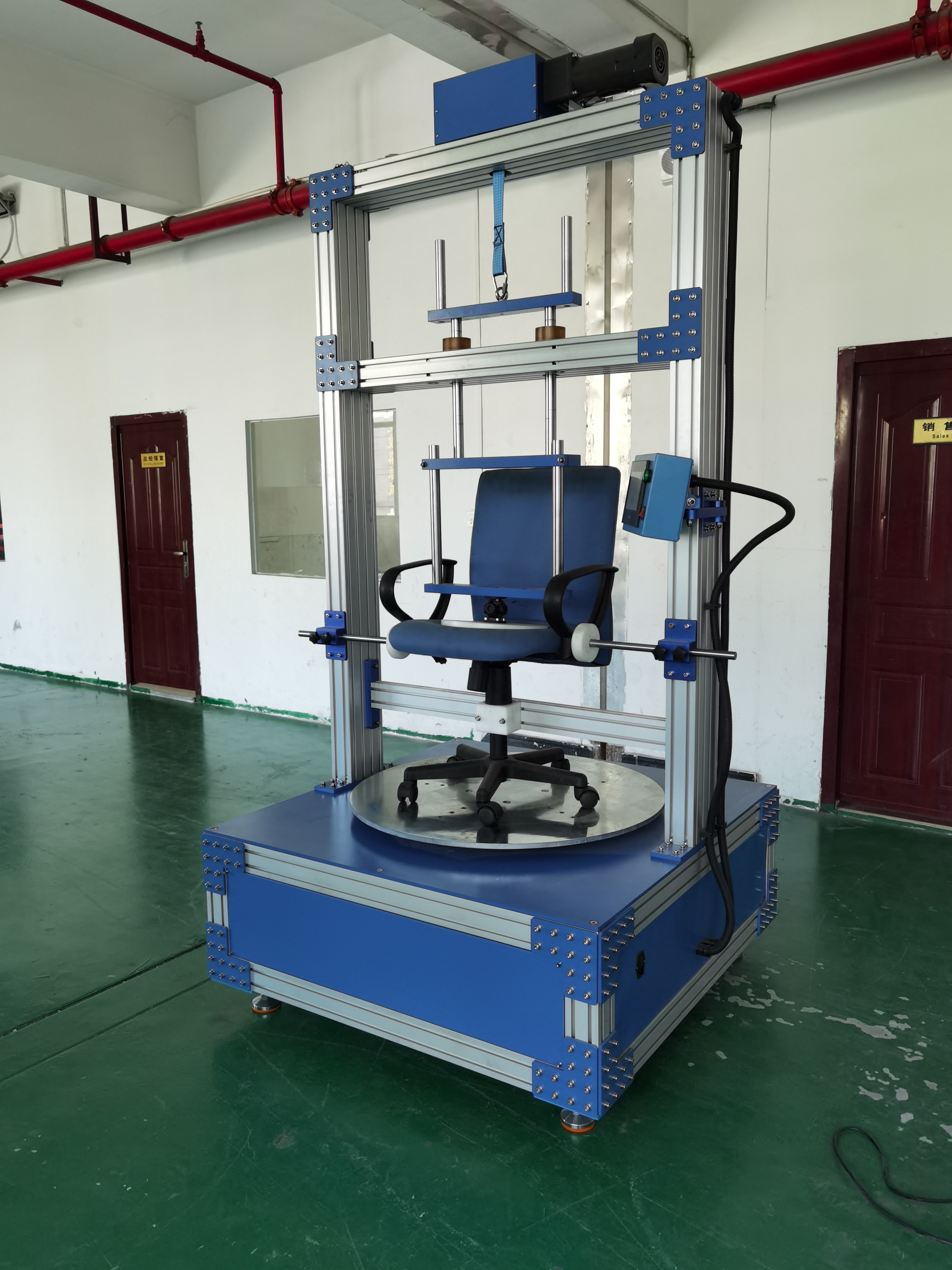

টেস্টিং ইমেজঃ
