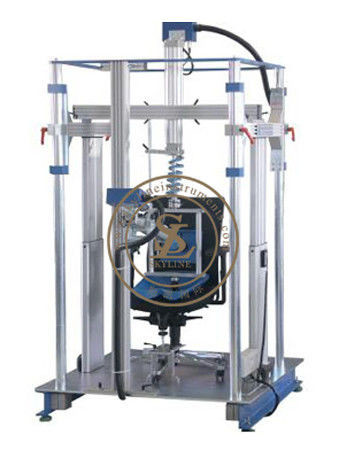

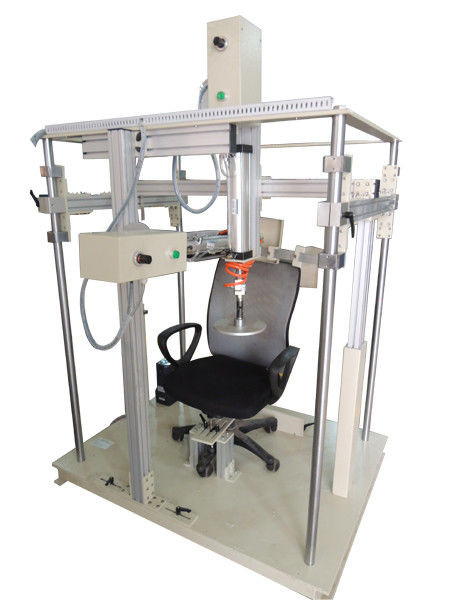

বিআইএফএমএ ৫.১ আসবাবপত্র পরীক্ষার সরঞ্জাম ব্যাকস্ট্রেটের স্থায়িত্ব পরীক্ষার মেশিন

বিআইএফএমএ ৫.১ আসবাবপত্র পরীক্ষার সরঞ্জাম ব্যাকস্ট্রেটের স্থায়িত্ব পরীক্ষার মেশিন

এই মেশিনটি চেয়ারের ব্যাকপ্রেসে পিছনের শক্তি দ্বারা সৃষ্ট ক্লান্তি চাপ এবং পরিধান সহ্য করার ক্ষমতা মূল্যায়ন করে।

প্রযুক্তিগত পরামিতি

i.সিট এবং পিছনের অংশের স্ট্যাটিক/দৈর্ঘ্য পরীক্ষা,

সিটের সামনের প্রান্তের স্ট্যাটিক পরীক্ষা

iii.আর্মরেস্ট উপরে এবং নীচে স্ট্যাটিক পরীক্ষা,

iv. বাহু পাশের দিকে স্ট্যাটিক পরীক্ষা

v.legs forward/sideways স্ট্যাটিক টেস্ট

vi.ব্যাক-ইম্প্যাক্ট টেস্ট

vii.সিট ইম্প্যাক্ট টেস্ট

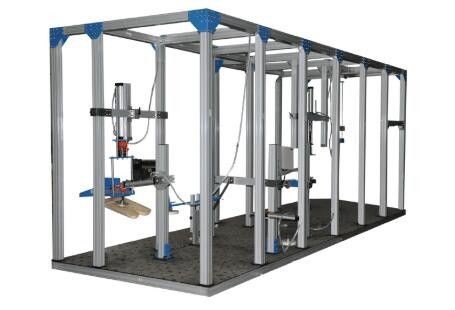

1. আকারের ফ্রেম মেশিনঃ 2700 × 1990 × 2300 মিমি, এক্সট্রুড অ্যালুমিনিয়াম

2. বেকলানকুসাঃ একক ফেজ, এসি 220 ভোল্ট

3. আমি এই সবের জন্য দায়ী:

I. আসন এবং পিছনের স্ট্যাটিক টেস্টার/স্থায়ীতা এবং আসনের সামনের প্রান্তের স্ট্যাটিক টেস্টার

a. লোড সেল ক্যাপাসিটি 1000N (অনুভূমিক) এবং 2000N (অনুভূমিক) সহ নিউম্যাটিক সিলিন্ডার

১টি অনুভূমিক সিলিন্ডার ও ১টি উল্লম্ব সিলিন্ডার

মেশিন - একটি নির্দিষ্ট উল্লম্ব লোড প্রথম আসন প্রয়োগ করা হয় এবং লোড অনুভূমিক লোড প্রয়োগ করা হয় যখন বজায় রাখা হয়। বল 10 ± 2s বা 2 ± 1 সেকেন্ডের জন্য বজায় রাখা হয় ((নিয়মিত) ।এই চক্রের উপর গঠন করে.

d. লোডের দিক নিয়ন্ত্রনযোগ্য (চেয়ারের ব্যাকপ্রেসে 90°)

e. নিয়মিত উচ্চতা

f. লোডিং প্যাড - সিলিন্ডারে সংযুক্ত এবং অবাধে ঘুরতে পারে

- সিট লোডিং প্যাড - উল্লম্ব সিলিন্ডারে সংযুক্ত (রেফারেন্স সংযুক্তি)

- পিছনের লোডিং প্যাড - অনুভূমিক সিলিন্ডারে সংযুক্ত (রেফারেন্স সংযুক্তি)

জি. ইলেকট্রনিক প্রি-ডিটার্মিনেটেড কাউন্টার (ইপিসি) - ৬ ডিজিটের কাউন্টার যা ২০০,০০০ চক্র পর্যন্ত সিলিন্ডারকে স্ট্রোক করে

কম্প্রেশন এয়ারঃ ±6kg/m2

i. পিএলসি প্রোগ্রামিং এবং নিরাপত্তা কোড উপলব্ধ

j. একক ফেজ এসি 220 ভোল্ট

k. গতিঃ নিয়ন্ত্রিত (10-20 চক্র / মিনিট)

II. উপরে ও নিচে আর্মলেস্ট স্ট্যাটিক পরীক্ষা

a. এতে ২টি সিলিন্ডার রয়েছে। উভয় সিলিন্ডারই নিম্নরূপ সেট করা যায়ঃ

- উল্লম্ব অবস্থান সামঞ্জস্যযোগ্য অনুভূমিক দূরত্বের সাথে ((১ মিটার পর্যন্ত) - আর্ম রিপ্লেসে উল্লম্ব নীচের দিকে বল প্রয়োগ করতে ((৯০০ এন পর্যন্ত) এবং প্ল্যাটফর্ম থেকে চেয়ারটি তুলতে।

b. উচ্চতা 1 মিটার পর্যন্ত নিয়ন্ত্রনযোগ্য।

গ. সিলিন্ডারে লাগানো লোডিং প্যাডঃ সরানো যায়, ব্যাসার্ধ 100 মিমি, বেধ 50 মিমি, 12 মিমি ব্যাসার্ধের বৃত্তাকার প্রান্ত এবং সমতল পৃষ্ঠ।

d. ৩টি অপারেশন মোডঃ

- মোড 1: শুধুমাত্র 1 ম সিলিন্ডার পরিচালনা করুন (একপাশের আর্মরিট সহ চেয়ারের জন্য)

- মোড ২ঃ শুধুমাত্র ২য় সিলিন্ডার চালান (একপাশের আর্মপ্রেসের সাথে চেয়ারের জন্য)

- মোড 3: উভয় সিলিন্ডার একযোগে চালিত

e. প্রয়োজনীয় চক্রঃ ১০ বার

f. শক্তি 10 ± 2 সেকেন্ড ধরে বজায় রাখা উচিত।

III. আর্মস্ট্রেটের পাশের স্ট্যাটিক লোড পরীক্ষা

a. একটি অনুভূমিক সিলিন্ডার যা দুটি লোডিং প্যাড (100 মিমি ব্যাসার্ধের) বিপরীত দিকের উপর স্থির করা হয় (নির্দিষ্ট সংযুক্তি দেখুন) ।

b. সিলিন্ডারটি উল্লম্ব স্তম্ভের উপর স্থির এবং উচ্চতা সামঞ্জস্যযোগ্য (500-1000mm)

গ. সিলিন্ডার এবং লোডিং প্যাড সমন্বয় দুটি আর্ম রিপ্লাস (সর্বনিম্ন দূরত্ব 400 মিমি) এর মধ্যে ফিট করতে পারে যাতে পাশের শক্তি (সর্বোচ্চ 900N) লোডিং প্যাডের মাধ্যমে একই সাথে আর্ম রিপ্লেসে প্রয়োগ করা যায়।

g. প্রয়োজনীয় চক্রঃ ১০ বার

h. বল 10 ± 2 সেকেন্ড ধরে বজায় রাখা উচিত।

IV. পা সামনের দিকে/পাশের দিকে স্ট্যাটিক পরীক্ষক

a. এটিতে একটি সিলিন্ডার রয়েছে যা অনুভূমিক ও উল্লম্ব অবস্থানে সেট করা যায় ।

b. লোড সেলঃ ক্ষমতা 1000N

c. উচ্চতা 1 মিটার পর্যন্ত নিয়ন্ত্রনযোগ্য

d. সিলিন্ডারে লাগানো লোডিং প্যাডঃ 100mm ব্যাসার্ধ, 50mm বেধ, 12mm ব্যাসার্ধ গোলাকার প্রান্ত এবং সমতল পৃষ্ঠ।

e. বল প্রয়োগঃ 10 বার, 10 ± 2 সেকেন্ড ধরে বজায় রাখা।

V. ব্যাক/আর্ম ইম্প্যাক্ট টেস্ট

a. ইম্প্যাক্ট হ্যামার

- বিনামূল্যে পতনের জন্য ঝুলন্ত এবং pivoting pendulum hammer

- উচ্চতা সামঞ্জস্যযোগ্য (300-1000mm)

- নির্মাণ - রেফারেন্স সংযোজন

b. উচ্চতা পরিমাপের স্কেল

- মেঝেতে দাঁড়িয়ে থাকা এবং মোবাইল

- দূরত্বঃ ১.৫ মিটার

গ. কাঁচা মেট

- আকারঃ 1.5 × 1.5 × 0.002 মিটার

- কঠোরতাঃ (৮৫±১০) আইএসও ৭৬১৯-২ অনুযায়ী আইআরএইচডিঃ2010, যাচাইকৃত পরীক্ষাগারে পরীক্ষা করা হয়েছে

VI. আসনের প্রভাব পরীক্ষক

a. নিউম্যাটিক সিলিন্ডার

- ধারণ, মুক্তি এবং ধাক্কা উত্থাপন

- উচ্চতাঃ মেঝে থেকে 2 মিটার পর্যন্ত উচ্চতা সামঞ্জস্যযোগ্য

- ইম্প্যাক্টরের সাথে সংযুক্ত এবং ইম্প্যাক্টরকে 300 মিমি পর্যন্ত উচ্চতায় পরীক্ষার পৃষ্ঠের উপর অবাধে পড়ার অনুমতি দেয় (নিয়মিত)

b. ইম্প্যাক্টর - রেফার সংযুক্তি

i. আসন এবং পিছনের অংশের স্ট্যাটিক/দৈর্ঘ্য পরীক্ষা, BS EN 1728:2012(৬.৪ এবং ৬.১৭)

আসনের সামনের প্রান্তের স্ট্যাটিক পরীক্ষা (BS EN 1728):2012(৬.৫)

iii.Armrest উপরে এবং নিচে স্ট্যাটিক পরীক্ষা, (BS EN 1728:2012(৬.১১ এবং ৬.১৩)

iv.Arm sideways static test (BS EN 1728: হাতের পাশের স্ট্যাটিক পরীক্ষা)2012(৬.১০)

v.Legs forward/sideways static test (BS EN 1728: পায়ের সামনে/পাশের দিকে স্ট্যাটিক টেস্ট)2012(৬.১৫ এবং ৬.১৬)

vi.ব্যাক-ইম্প্যাক্ট টেস্ট (BS EN 1728:2012(৬.২৫)

সিট ইম্প্যাক্ট টেস্ট (BS EN 1728:2012(৬.২৪)

a. টপকের বেধ ১২ মিমি

b. বহনযোগ্য বাহু পাশের পরীক্ষক - একাধিক আসনের জন্য

- অতিরিক্ত সিলিন্ডার লোডিং প্যাড 100 মিমি ব্যাসার্ধ এবং 1 পৃথক লোডিং প্যাড 100 মিমি সঙ্গে সংযুক্ত

- উভয় লোডিং প্যাডগুলি বিপরীত দিকের স্টিলের রড (দৈর্ঘ্য 2 মিটার) এ সংযুক্ত করা উচিত।

- দুটি লোডিং প্যাডের মধ্যে দূরত্ব রডের সাথে সামঞ্জস্যযোগ্য।

- আর্ম রিপ্লে-তে বল প্রয়োগের ক্ষেত্রে রড বাধা সৃষ্টি করবে না।

কন্ট্রোল প্যানেলে একটি I/O পোর্ট স্থাপন করুন।

d. পিএলসি প্রোগ্রাম কোডবেসার্টা সিকিউরিটি কোড

স্পেসিফিকেশন

পরীক্ষার মানদণ্ড

• ANSI/BIFMA X5.1-2011 10 টিল্ট মেকানিজম টেস্ট - সাইকেলআইসি
• ANSI/BIFMA X5.1-2011 15 ব্যাকস্ট্রেটের স্থায়িত্ব পরীক্ষা - চক্রীয় - টাইপ I
• ANSI/BIFMA X5.1-2011 16 ব্যাকস্ট্রেটের স্থায়িত্ব পরীক্ষা - চক্রীয় - টাইপ II এবং টাইপ III
