| 1.1. ধোঁয়া গ্যাস প্রবাহ নিয়ন্ত্রণ সিস্টেম |
| সূচক |
আমিটেম |
প্রযুক্তিগত সূচক এবং পরামিতি |
| 1.1 |

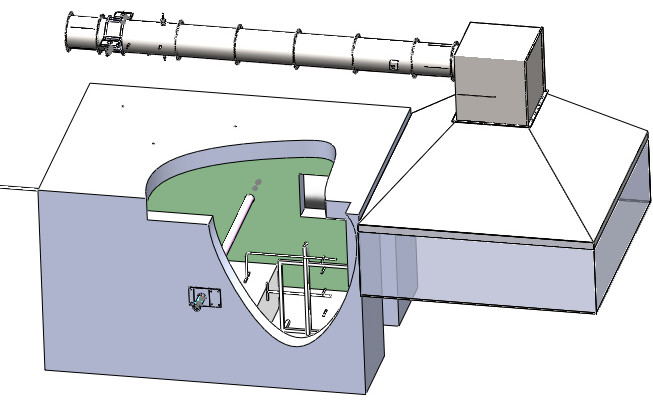

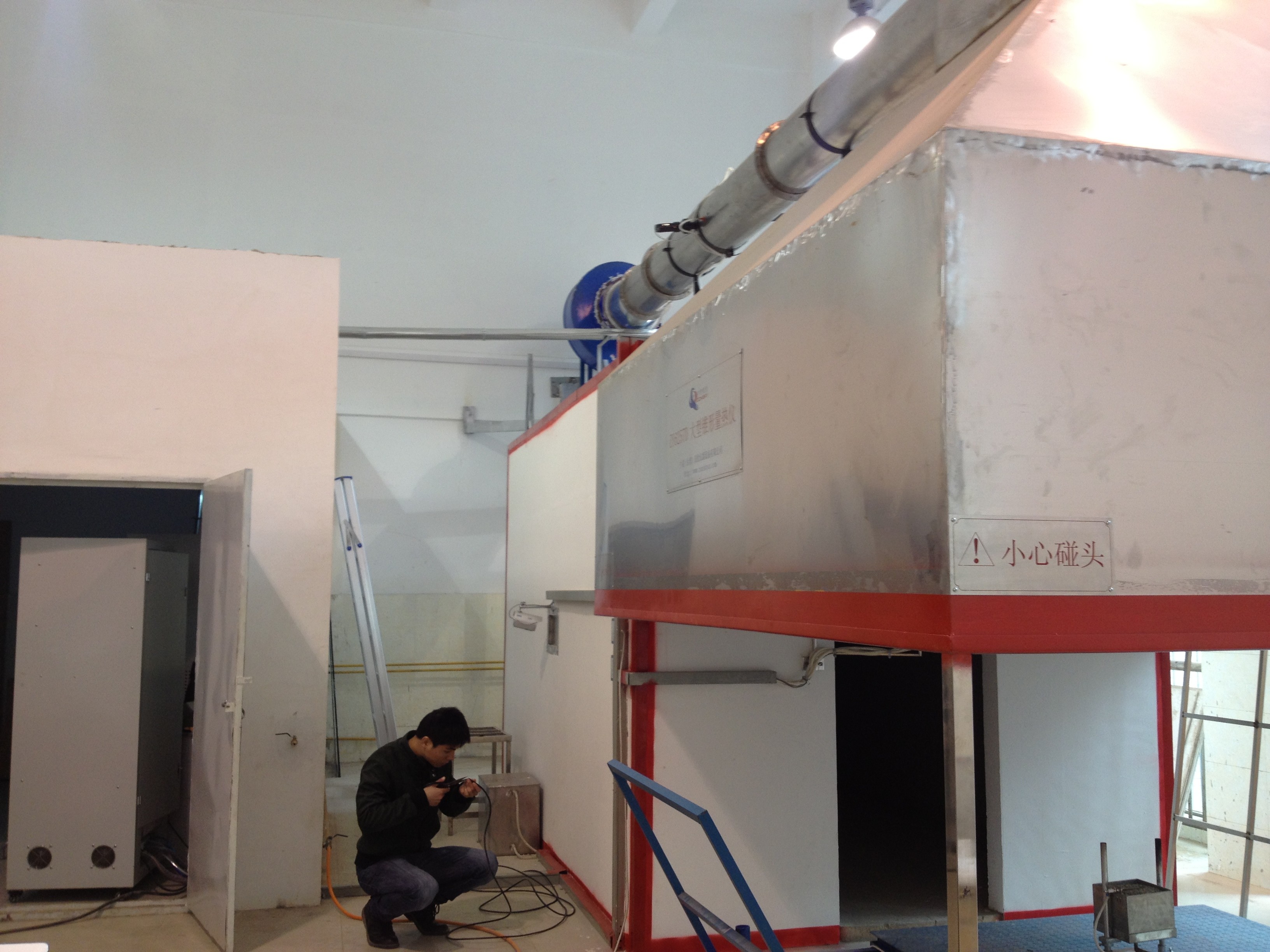

ধোঁয়াশা ক্যাপ |
জ্বলন পরীক্ষার চেম্বারের খোলার ঠিক উপরে ইনস্টল করা হয়েছে, মাটি থেকে 1.8 ~ 2.0 মিটার উপরে, নীচের আকার 2440 * 2440 মিমি, উচ্চতা 1000 মিমি এবং উপাদানটি SS304; |
| 1.2 |
সিগারেট গ্যাস হোমিক্সার |
ইনস্টলেশন এবং শঙ্কু আকৃতির ধোঁয়া সংগ্রাহক হুড সরাসরি উপরে, আকার 900 * 900 * 900 মিমি, দুটি 900 * 500 স্টেইনলেস স্টীল প্লেট ভিতরে ইনস্টল করা হয়,এবং একটি পাশ একটি φ400 খোলার সঙ্গে খোলা হয় পাইপ সংযোগ করতে, উপাদান SS304; |
| 1.3 |
ধোঁয়া নিষ্কাশন নল |
φ হল 400 মিমি, দৈর্ঘ্য 5000 মিমি, বেশ কয়েকটি বিভাগের সমন্বয়ে গঠিত, ফ্ল্যাঞ্জ এবং উচ্চ তাপমাত্রা প্রতিরোধী সিলিং রিং দ্বারা সংযুক্ত, উভয় প্রান্ত ধোঁয়া গ্যাস মিশ্রণ ডিভাইস দ্বারা ইনস্টল করা হয়, উপাদান SS304; |
| 1.4 |
নিষ্কাশন ফ্যান |
সেন্ট্রিফুগাল নিষ্কাশন ফ্যান, অভ্যন্তরীণ ট্যাংকটি স্টেইনলেস স্টিলের তৈরি, উচ্চ তাপমাত্রা ধোঁয়াশা গ্যাস কমপক্ষে 300 °C সহ্য করতে পারে এবং বায়ু ভলিউমটি ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা ধারাবাহিকভাবে সামঞ্জস্য করা হয়; |
| স্মার্টফোনের জ্বলন পরীক্ষার সমস্ত ধোঁয়ার জন্য ধোঁয়া নিষ্কাশন সিস্টেম যথেষ্ট এবং ধোঁয়া নিষ্কাশন ক্ষমতা 8000m3 / ঘন্টা কম নয়; |
| 2.2. ব্যাপক পরিমাপ বিভাগ |
| 2.1 |
ব্যাপক পরিমাপ বিভাগ |
একটি স্টেইনলেস স্টিল পাইপ সেকশন, যার দৈর্ঘ্য ২১৫৫ মিমি এবং ব্যাসার্ধ ৪০০ মিমি, যা SS304 থেকে তৈরি, চাপ, তাপমাত্রা, আলোর পথ, নমুনা গ্রহণ এবং অন্যান্য সেন্সর দিয়ে সজ্জিত; |
| 2.2 |
চাপ সনাক্তকারী ডিভাইস |
দুই দিকের জোন, স্টেইনলেস স্টীল থেকে তৈরি, পাইপলাইন কেন্দ্রে ইনস্টল করা,পিটিএফই টিউব দিয়ে সামনের এবং পিছনের চেম্বারগুলিকে চাপের পার্থক্য সংবেদকের সাথে সংযুক্ত করা হয় পাইপলাইনে চাপের পার্থক্য সনাক্ত করতে; |
| ডিফারেনশিয়াল চাপ সেন্সরটি ব্যাপক পরিমাপ বিভাগের ক্রেসেটটিতে ইনস্টল করা হয় যাতে ডিফারেনশিয়াল চাপের রিডিংয়ের একটি ছোট বিলম্ব এবং কোনও ক্ষতি না হয়,এবং T90 রেসপন্স টাইম 3 সেকেন্ডের কম |
| চাপ সেন্সর, পরিসীমা ০-২০০০Pa, নির্ভুলতা ±৫Pa; |
| 2.3 |
তাপমাত্রা সনাক্তকারী ডিভাইস |
আমেরিকান ওমেগা থার্মোকপল গ্রহণ করুন, ব্যাসার্ধ 0.5 মিমি, আইইসি প্রয়োজনীয়তা পূরণ করে এমন বর্মযুক্ত বিচ্ছিন্নতা টাইপ কে থার্মোকপল; |
| পরিসীমা ০-১০০০°সি, নির্ভুলতা ০.১°সি; |
| 2.4 |
অপটিক্যাল পথ পরিমাপ যন্ত্র |
অপটিক্যাল attenuation সিস্টেম একটি incandescent আলো টাইপ |
| 2.5 |
গ্যাস নমুনা সংগ্রহের ডিভাইস |
ল্যাম্পটি একটি ইনক্যান্ডেসেন্ট ল্যাম্প এবং ২৯০০±১০০) কে রঙের তাপমাত্রায় ব্যবহৃত হয়। পাওয়ার সাপ্লাই একটি স্থিতিশীল ধ্রুবক বর্তমান |
| 3.গ্যাস এবং এর নিয়ন্ত্রণ ব্যবস্থা |
| 3.1 |
বার্নার |
ডিটেক্টর এবং আমদানিকৃত সিলিকন ফোটোডাইড প্রোব |
| অপটিক্যাল attenuation সিস্টেম একটি incandescent আলো টাইপ |
| ল্যাম্পটি একটি ইনক্যান্ডেসেন্ট ল্যাম্প এবং ২৯০০±১০০) কে রঙের তাপমাত্রায় ব্যবহৃত হয়। পাওয়ার সাপ্লাই একটি স্থিতিশীল ধ্রুবক বর্তমান |
| 3.2 |
ইগনিশন ডিভাইস |
লেন্স সিস্টেমটি কমপক্ষে ২০ মিমি ব্যাসার্ধের সমান্তরাল রাশির মধ্যে আলো ঘনীভূত করতে ব্যবহৃত হয়।ফটোসেলের আলোক নির্গত গর্তটি তার সামনে লেন্সের ফোকাল পয়েন্টে অবস্থিত হওয়া উচিত |
| ডিটেক্টর এবং আমদানিকৃত সিলিকন ফোটোডাইড প্রোব |
| অপটিক্যাল attenuation সিস্টেম একটি incandescent আলো টাইপ |
| 3.3 |
জ্বলন মাথা গ্যাস প্রবাহ নিয়ন্ত্রণ |
ল্যাম্পটি একটি ইনক্যান্ডেসেন্ট ল্যাম্প এবং ২৯০০±১০০) কে রঙের তাপমাত্রায় ব্যবহৃত হয়। পাওয়ার সাপ্লাই একটি স্থিতিশীল ধ্রুবক বর্তমান |
| লেন্স সিস্টেমটি কমপক্ষে ২০ মিমি ব্যাসার্ধের সমান্তরাল রাশির মধ্যে আলো ঘনীভূত করতে ব্যবহৃত হয়।ফটোসেলের আলোক নির্গত গর্তটি তার সামনে লেন্সের ফোকাল পয়েন্টে অবস্থিত হওয়া উচিত |
| ডিটেক্টর এবং আমদানিকৃত সিলিকন ফোটোডাইড প্রোব |
| 3.4 |

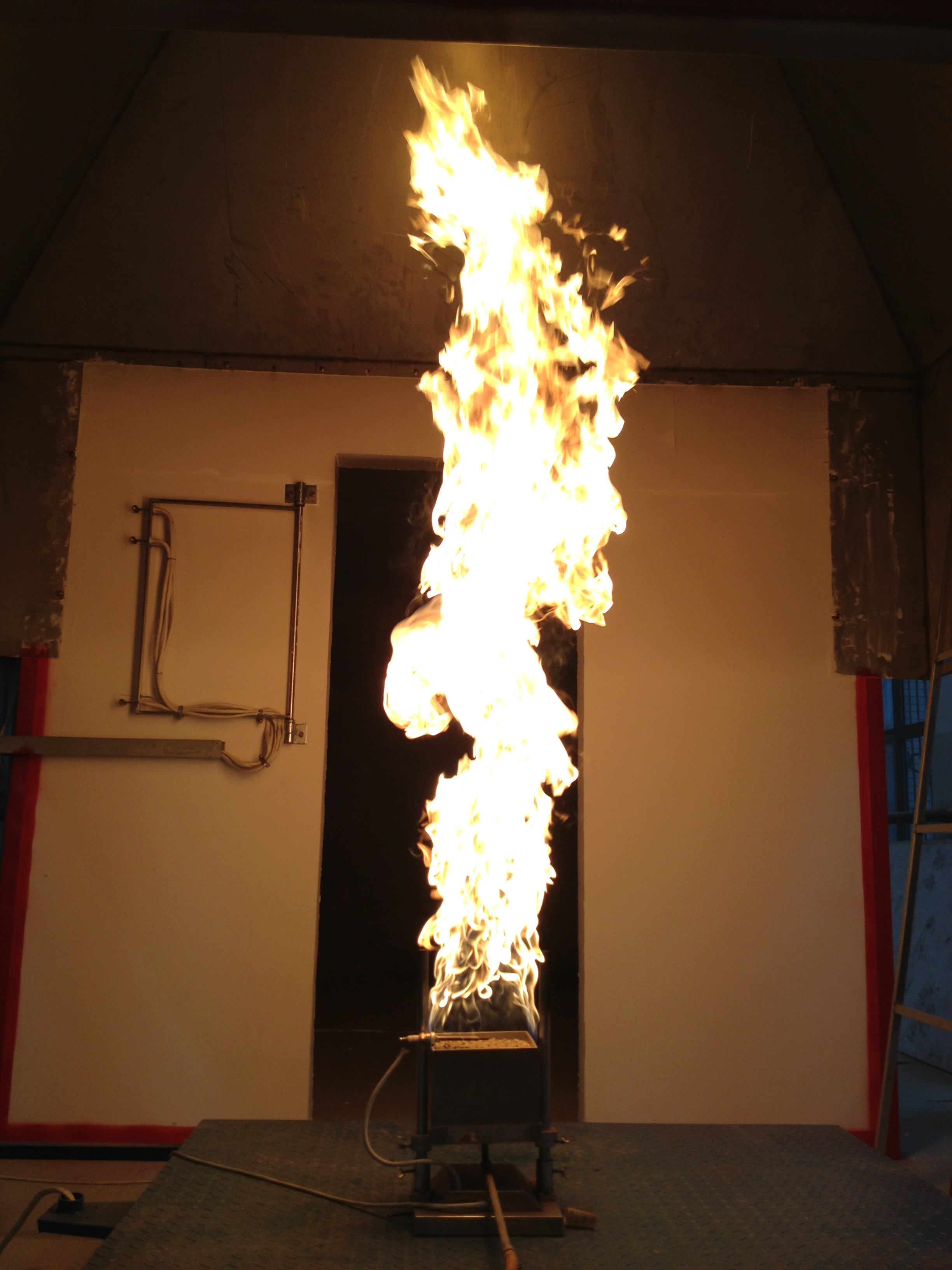

ক্যালিব্রেটেড বালি বার্নার |
অপটিক্যাল attenuation সিস্টেম একটি incandescent আলো টাইপ |
| ল্যাম্পটি একটি ইনক্যান্ডেসেন্ট ল্যাম্প এবং ২৯০০±১০০) কে রঙের তাপমাত্রায় ব্যবহৃত হয়। পাওয়ার সাপ্লাই একটি স্থিতিশীল ধ্রুবক বর্তমান |
| 3.5 |
ক্যালিব্রেটেড গ্যাস প্রবাহ নিয়ন্ত্রণ |
আমেরিকান অ্যালিক্যাট ভর প্রবাহ মিটার ব্যবহার করে, মাধ্যমটি প্রোপেন, পরিসীমা 0-7g / s, নির্ভুলতা ± ((0.8%rdg + 0.2%F.S.), প্রতিক্রিয়া সময় 0.1s, এবং সর্বাধিক ক্যালিব্রেশন শিখা 300kw; |
| ক্যালিব্রেশন গ্যাস প্রবাহ সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয় যা স্বয়ংক্রিয়ভাবে 75kw/160kw আউটপুট সহ ধাপে ধাপে ক্যালিব্রেশন শিখা উৎস নিয়ন্ত্রণ করতে পারে; |
| 3.6 |
নিয়ন্ত্রণ ব্যবস্থা |
গ্যাসের প্রবাহ নিয়ন্ত্রণের জন্য ওম্রন পিএলসি ব্যবহার করা হয়, যা একটি নিরাপদ এবং নির্ভরযোগ্য গ্যাস বন্ধ করার ডিভাইস দিয়ে সজ্জিত। |
| গ্যাস নিয়ন্ত্রণ বাক্সের পৃথক কনফিগারেশন, অপারেশন এবং রক্ষণাবেক্ষণের জন্য নিরাপদ এবং সুবিধাজনক; |
| 4.4. ধোঁয়া গ্যাস চিকিত্সা সিস্টেম |
| 4.1 |
ধোঁয়াশা গ্যাস ফিল্টারিং |
তিন ধাপের ফিল্টার ডিভাইস দিয়ে সজ্জিত, ধোঁয়াশায় ধুলো দীর্ঘমেয়াদী ফিল্টারঃ
প্রথম শ্রেণীর গ্লাস ফাইবার ক্যাটুন ঘন ফিল্টার, ধোঁয়াশা গ্যাসে কার্বাইডের বড় কণা ফিল্টার করে এবং ফিল্টার উপাদানটি দ্রুত প্রতিস্থাপন করা যায়;
দ্বিতীয় শ্রেণীর আমেরিকান পার্কার ফিল্টার, ফিল্টার উপাদানটি পিটিএফই, যথার্থতা 2μm, ফিল্টার উপাদানটি দ্রুত বিচ্ছিন্ন এবং প্রতিস্থাপন করা যেতে পারে;
তিন ধাপের পিটিএফই ঝিল্লি পরিস্রাবণ, 0.5μm এর সঠিকতার সাথে, কার্যকরভাবে আর্দ্রতা কাটা;
|
| 4.2 |
ঠান্ডা ফাঁদ |
কম্প্রেশন পাম্প টাইপ কোল্ড ট্র্যাপ, কুলিং ক্ষমতা 320KJ/h, তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা 0.1°C, স্ট্যাটিক পরিবর্তন 0.1K, স্বয়ংক্রিয় শুরু এবং রক্ষণাবেক্ষণ মুক্ত; |
| 4.3 |
বাষ্প ফাঁদ |
স্বয়ংক্রিয়ভাবে ঠান্ডা ফাঁদ দ্বারা উত্পন্ন শীতল জল ড্রেন, রক্ষণাবেক্ষণ ছাড়া; |
| 4.4 |
শুকানোর কলাম |
নমুনা গ্যাসে অবশিষ্ট জলীয় বাষ্প শুকানোর জন্য ব্যবহৃত হয়, এটি দ্রুত বিচ্ছিন্ন করা যায় এবং শুকানোর মাধ্যমের সাথে প্রতিস্থাপিত হয়; |
| 4.5 |
নমুনা গ্রহণের পাম্প |
জার্মান KNF ভ্যাকুয়াম নমুনা পাম্প, যার নমুনা গ্রহণ ক্ষমতা 16L/মিনিট, উচ্চ বায়ু tightness, কম শব্দ এবং কম কম্পন সঙ্গে, 50KPa একটি নমুনা গ্রহণ চাপ অবিচ্ছিন্নভাবে আউটপুট করতে পারেন; |
| 4.6 |
রোটামেটার |
0-1.5L/min এর পরিসীমা সহ আমদানি করা রোটামেটার, যা আউটপুট নমুনা গ্যাস প্রবাহকে স্থিতিশীল করতে পারে এবং গ্যাস প্রবাহের ওঠানামা দ্বারা সৃষ্ট পরিমাপের ত্রুটি হ্রাস করতে পারে; |
| 5গ্যাস ঘনত্ব বিশ্লেষণ সিস্টেম |
| 5.1 |
গ্যাস বিশ্লেষক |
জার্মান ABB EL3020 বিশ্লেষক ব্যবহার করে, প্যারাম্যাগনেটিক O2 ঘনত্ব বিশ্লেষণ, পরিমাপ পরিসীমা 0-21%, নির্ভুলতা 0.01%, প্রতিক্রিয়া সময় 12 সেকেন্ডের বেশি নয়,বিশ্লেষকের 30 মিনিটের মধ্যে ড্রাইভ এবং গোলমাল 100ppm এর বেশি নয়;
রৈখিক বিচ্যুতিঃ ≤১%F.S.
পুনরাবৃত্তিযোগ্যতাঃ ≤0.5F.S.
শূন্য ভাসমান বৃষ্টিপাতঃ ≤1%F.S./7D;
শুরু করার সময়ঃ ≤30 মিনিট;
|
| জার্মান ABB EL3020 বিশ্লেষক ব্যবহার করে, IR টাইপ CO/CO2 ঘনত্ব বিশ্লেষণ, পরিমাপ পরিসীমা CO: 0-1%, নির্ভুলতা 0.01%, CO2: 0-10%, নির্ভুলতা 0.01%, এবং প্রতিক্রিয়া সময় 12 সেকেন্ড অতিক্রম করে না। |
| 6তথ্য সংগ্রহ ব্যবস্থা |
| 6.1 |
অধিগ্রহণ মডিউল |
অ্যাডভানটেকের অধিগ্রহণ মডিউল ব্যবহার করে,
গ্যাসের ঘনত্ব সংগ্রহের নির্ভুলতা ১০০×১০-৬।
তাপমাত্রা সংগ্রহের নির্ভুলতা ০.১°সি।
চাপের পার্থক্য সংগ্রহের নির্ভুলতা ০.১ পিএ।
সময় অ্যাক্সিভেশন নির্ভুলতা 0.1 সেকেন্ড;
অন্যান্য সংকেত পূর্ণ স্কেল আউটপুট মানের 0.1%;
|
| 6.2 |
তথ্য সংগ্রহ |
সিস্টেমটি কমপক্ষে প্রতি 3 সেকেন্ডে নিম্নলিখিত তথ্য রেকর্ড করে এবং সংরক্ষণ করেঃ
দুই দিকের প্রোবের চাপের পার্থক্য, Pa; পাইপ তাপমাত্রা, K;
O2 ঘনত্ব, %;
সিও ঘনত্ব, %;
CO2 ঘনত্ব, %;
প্রোপেনের ভর প্রবাহের হার, mg/s;
সময়, s;
|
| 7. স্ট্যান্ডার্ড অপারেটিং সফটওয়্যার |
| স্ট্যান্ডার্ড অপারেটিং সফটওয়্যারের মধ্যে নিম্নলিখিত ফাংশন রয়েছেঃ |
| 7.1 |
সিস্টেমের অবস্থা পর্যবেক্ষণ |
সিস্টেমের প্রতিটি সেন্সরের অবস্থা এবং সিগন্যালের মান পড়তে হবে। |
| 7.2 |
সেন্সর ক্যালিব্রেশন |
তাপমাত্রা, বাতাসের চাপ, আলোর পথ, ঘনত্ব বিশ্লেষণ ইত্যাদির জন্য সেন্সর ক্যালিব্রেশন; |
| 7.3 |
সিস্টেম ক্যালিব্রেশন |
স্ট্যান্ডার্ড সিস্টেম স্টেপ ক্যালিব্রেশন পদ্ধতি; |
| 7.4 |
স্ট্যান্ডার্ড অপারেটিং পদ্ধতি |
স্ট্যান্ডার্ড টেস্ট অপারেটিং পদ্ধতি; |
| 7.5 |
প্রতিবেদন পর্যালোচনা |
কাঁচা ডেটা অ্যাক্সেস এবং এক্সপোর্ট পরীক্ষার রিপোর্ট; |
| 7. অন্যান্য সহায়ক সরঞ্জাম |
| 7.1 |
ভিসিআর |
ভর্তি পরীক্ষার ভিডিও; |
| 7.2 |
র্যালি |
মেট্রেসের পৃষ্ঠের উপর প্রধান জ্বলন মাথা দ্বারা প্রয়োগ করা শক্তি নিশ্চিত করতে ব্যবহৃত হয়; |
| 7.3 |
পিসি কম্পিউটার |
অ্যাডভানটেক ইন্ডাস্ট্রিয়াল কম্পিউটার এবং ইন্টিগ্রেটেড ডেটা অ্যাক্সিভেশন ইন্টারফেস সিস্টেম অপারেশন স্থিতিশীলতা উন্নত। |
