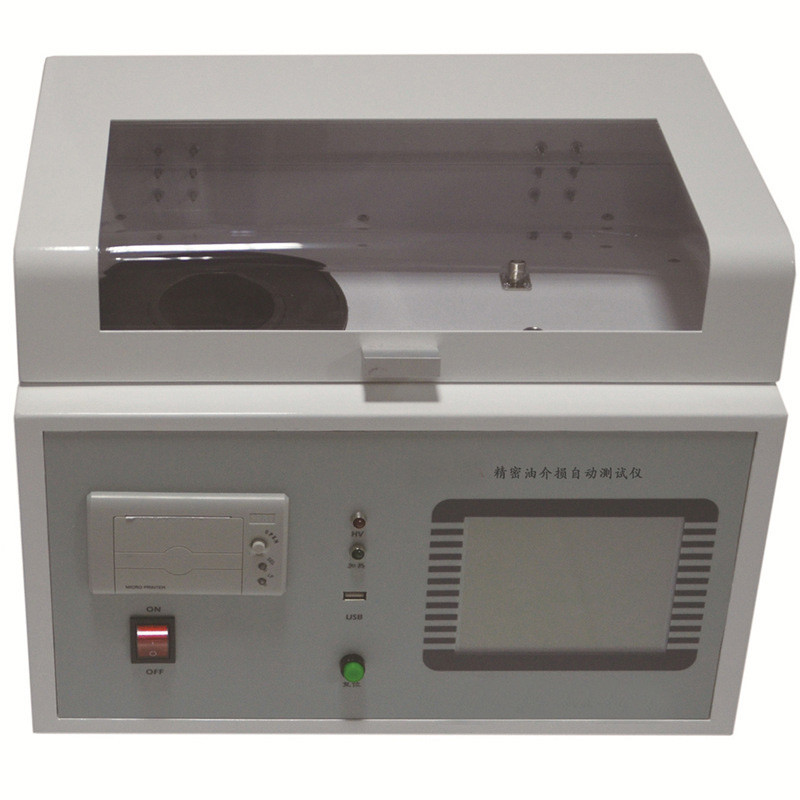

IEC 60247 ইনসুলেশন অয়েল ডিইলেক্ট্রিক লস এবং রেজিসিটিভিটি টেস্টার
ভূমিকানিরোধক তেল অস্তরক ক্ষতি এবং প্রতিরোধ ক্ষমতা পরীক্ষক
নিরোধক তেল অস্তরক ক্ষতি পরিবাহিতা পরীক্ষক তেল এবং অন্যান্য তরল অন্তরক মিডিয়া অস্তরক ক্ষতি কোণ এবং উচ্চ নির্ভুল যন্ত্রের সমন্বিত কাঠামোর ভলিউম প্রতিরোধ ক্ষমতা পরীক্ষার জন্য ব্যবহৃত হয়।এটি সম্পূর্ণরূপে GB/T 5654-2007 জাতীয় মান এবং DL/T421 পাওয়ার স্ট্যান্ডার্ড মেনে চলে।
DL/T421 পাওয়ার স্ট্যান্ডার্ড;ডাইলেকট্রিক লস তেল কাপ, তাপমাত্রা নিয়ন্ত্রক, তাপমাত্রা সেন্সর, অস্তরক ক্ষতি পরীক্ষা সেতু, এসি পরীক্ষা পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড ক্যাপাসিটর, উচ্চ প্রতিরোধের পরীক্ষক ইত্যাদির অভ্যন্তরীণ একীকরণ।
পরীক্ষা পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড ক্যাপাসিটর, হাই রেজিস্ট্যান্স মিটার, ডিসি হাই ভোল্টেজ সোর্স এবং অন্যান্য প্রধান উপাদান।গরম করার অংশটি সবচেয়ে উন্নত উচ্চ ফ্রিকোয়েন্সি আনয়ন গরম করার পদ্ধতি গ্রহণ করে।
গরম করার অংশটি সবচেয়ে উন্নত উচ্চ ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং পদ্ধতি গ্রহণ করে, যা তেল কাপ এবং হিটিং বডি, ইউনিফর্ম হিটিং, দ্রুত গতি এবং সুবিধাজনক নিয়ন্ত্রণের মধ্যে যোগাযোগহীনতার সুবিধা রয়েছে।
সুবিধাজনক এবং অন্যান্য সুবিধা।এসি টেস্ট পাওয়ার সাপ্লাই এসি-ডিসি-এসি রূপান্তর পদ্ধতি গ্রহণ করে, কার্যকরভাবে ডাইইলেকট্রিকের উপর ইউটিলিটি ভোল্টেজ এবং ফ্রিকোয়েন্সির ওঠানামা এড়িয়ে যায়
জেনারেটর বিদ্যুৎ উৎপাদন করলেও যন্ত্রটি সঠিকভাবে কাজ করতে পারে।অভ্যন্তরীণ স্ট্যান্ডার্ড ক্যাপাসিটর হল SF6
গ্যাস-ভরা তিন-মেরু ক্যাপাসিটর, ক্যাপাসিটরের অস্তরক ক্ষয় এবং ক্যাপাসিট্যান্স পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতার দ্বারা প্রভাবিত হয় না, দীর্ঘ সময়ের ব্যবহারের পরে যন্ত্রটির যথার্থতা নিশ্চিত করে।
এটি নিশ্চিত করে যে দীর্ঘ সময়ের ব্যবহারের পরে যন্ত্রের নির্ভুলতা সামঞ্জস্যপূর্ণ থাকে।
যন্ত্রটি টাচ স্ক্রিন ডিসপ্লে সহ একটি বড় স্ক্রীন (320 × 240) এবং অভ্যন্তরীণ ডিজিটাল প্রযুক্তি, সমস্ত বুদ্ধিমান স্বয়ংক্রিয় পরিমাপ এবং পরিমাপের একাধিক মোড দিয়ে সজ্জিত।
(320 × 240) টাচ স্ক্রিন ডিসপ্লে, সম্পূর্ণ চীনা মেনু, প্রতিটি ধাপে একটি চাইনিজ প্রম্পট রয়েছে, পরীক্ষার ফলাফল প্রিন্ট করা যেতে পারে।
দক্ষতার সাথে এটি ব্যবহার করতে সক্ষম হওয়ার জন্য অপারেটরের পেশাদার প্রশিক্ষণের প্রয়োজন নেই।
চারিত্রিক
(1) তেলের কাপটি জাতীয় মান GB/T5654-20077/IEC 60247-এর সাথে সঙ্গতিপূর্ণ তিন-ইলেক্ট্রোড কাঠামো গ্রহণ করে, 2 মিমি আন্তঃ-মেরু ব্যবধান সহ, যা অস্তরক ক্ষতির উপর বিপথগামী ক্যাপাসিট্যান্স এবং ডায়রিয়া ফুটো হওয়ার প্রভাব দূর করতে পারে। পরীক্ষার ফলাফল.
(2) যন্ত্রটি মাঝারি ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং এবং পিআইডি তাপমাত্রা নিয়ন্ত্রণ অ্যালগরিদম গ্রহণ করে।গরম করার পদ্ধতিতে তেল কাপ এবং হিটিং বডির মধ্যে অ-যোগাযোগের সুবিধা রয়েছে, অভিন্ন গরম করা, দ্রুত গতি এবং সুবিধাজনক নিয়ন্ত্রণ, যাতে তাপমাত্রা প্রিসেট তাপমাত্রা ত্রুটি সীমার মধ্যে কঠোরভাবে নিয়ন্ত্রণ করা হয়।
(3) অভ্যন্তরীণ স্ট্যান্ডার্ড ক্যাপাসিটর হল SF6 গ্যাস-ভরা তিন-ইলেক্ট্রোড ক্যাপাসিটর, ক্যাপাসিটরের অস্তরক ক্ষতি এবং ক্ষমতা পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা দ্বারা প্রভাবিত হয় না, যাতে দীর্ঘ সময় ব্যবহারের পরেও যন্ত্রের নির্ভুলতা নিশ্চিত করা হয়।
(4) AC পরীক্ষা পাওয়ার সাপ্লাই AC-DC-AC রূপান্তর পদ্ধতি গ্রহণ করে, কার্যকরভাবে ডাইইলেকট্রিক পরীক্ষার নির্ভুলতার উপর ইউটিলিটি ভোল্টেজ এবং ফ্রিকোয়েন্সি ওঠানামার প্রভাব এড়ায়, এমনকি যদি জেনারেটর বিদ্যুৎ উৎপন্ন করে, যন্ত্রটিও সঠিকভাবে কাজ করতে পারে।
(5) নিখুঁত সুরক্ষা ফাংশন.যখন ওভার-ভোল্টেজ, ওভার-কারেন্ট, হাই-ভোল্টেজ শর্ট সার্কিট থাকে, তখন যন্ত্রটি দ্রুত উচ্চ ভোল্টেজ কেটে ফেলতে পারে এবং একটি সতর্ক বার্তা জারি করতে পারে।তাপমাত্রা সেন্সর ব্যর্থ হলে বা সংযুক্ত না হলে, একটি সতর্কতা বার্তা জারি করা হয়।
মাঝারি-ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং ফার্নেসে একটি তাপমাত্রা-সীমাবদ্ধ রিলে রয়েছে।যখন তাপমাত্রা 120 ডিগ্রী অতিক্রম করে, রিলে মুক্তি হয় এবং গরম করা বন্ধ হয়ে যায়।
(6) পরীক্ষার পরামিতিগুলির সহজ সেটিং।তাপমাত্রা সেটিং রেঞ্জ 0～120℃, AC ভোল্টেজ সেটিং রেঞ্জ
500 ~ 2200V, DC ভোল্টেজ সেটিং রেঞ্জ 300 ~ 500V।
(7) ব্যাকলাইট, পরিষ্কার ডিসপ্লে সহ বড় পর্দার LCD ডিসপ্লে ব্যবহার।বন্ধুত্বপূর্ণ মানব-মেশিন ইন্টারফেস, শুধুমাত্র চীনা মেনু প্রম্পট, ইনপুট কমান্ড অনুসরণ করুন, যন্ত্রটি স্বয়ংক্রিয়ভাবে পরীক্ষা চালাতে পারে।এবং স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফল সংরক্ষণ এবং মুদ্রণ।
(8) রিয়েল-টাইম ঘড়ি, পরীক্ষার তারিখ এবং সময় পরীক্ষার ফলাফলের সাথে সংরক্ষণ, প্রদর্শন এবং মুদ্রণ করা যেতে পারে।
(9) খালি ইলেক্ট্রোড কাপ ক্রমাঙ্কন ফাংশন.খালি ইলেক্ট্রোড কাপের পরিষ্কার এবং সমাবেশের অবস্থা বিচার করার জন্য খালি ইলেক্ট্রোড কাপের বৈদ্যুতিক ক্ষমতা এবং ডাইলেক্ট্রিক লস ফ্যাক্টর পরিমাপ করুন।আপেক্ষিক ক্যাপ্যাসিট্যান্স এবং ডিসি প্রতিরোধ ক্ষমতা সঠিক গণনার সুবিধার্থে ক্রমাঙ্কন ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষিত হয়।
প্রযুক্তিগত পরামিতি
| পাওয়ার সাপ্লাই | AC 220V±10% |
| কাজের শর্ত | 15℃∽40℃ RH ~80% |
| এসি উচ্চ ভোল্টেজ আউটপুট | 400V ∽ 2200V±2% প্রতি 100V 50VA |
| ডিসি উচ্চ ভোল্টেজ আউটপুট | 200V ∽ 600V ±2% প্রতি 50V |
| তাপমাত্রা-নিয়ন্ত্রিত আনয়ন চুল্লি সর্বোচ্চ শক্তি | 500W |
| তাপমাত্রা নিয়ন্ত্রণ পরিসীমা | <100℃ |
| তাপমাত্রা নিয়ন্ত্রণ ত্রুটি | ±0.5℃ |
| তাপমাত্রা পরিমাপের রেজোলিউশন | 0.1℃ |
| তাপমাত্রা নিয়ন্ত্রণের সময় | রুম তাপমাত্রা 90℃ থেকে কম 20min |
| পরিমাপ সীমা | tgδ অস্তরক ক্ষতি: কোন সীমা নেই
C x ক্যাপাসিট্যান্স:15PF-300PF
Rx প্রতিরোধ ক্ষমতা:10M-20T |
| রেজোলিউশন | △ tgδ অস্তরক ক্ষতি:0.001%
△ Cx ক্যাপাসিট্যান্স:0.01pF
△ Rx প্রতিরোধ ক্ষমতা:0.01 |
| সঠিকতা | △ tgδ অস্তরক ক্ষতি: ±(পড়া*0.5%+0.020%)
△ Cx ক্যাপাসিট্যান্স: ±(পড়া*0.5%+0.5PF)
△ Rx প্রতিরোধ ক্ষমতা: ± রিডিং * 10% |
| আপেক্ষিক অনুমতি εr | Cx অনুযায়ী স্বয়ংক্রিয়ভাবে গণনা করা হয়, নির্ভুলতা Cx এর মতই |
| আয়তন প্রতিরোধ ক্ষমতা ρ | Rx অনুযায়ী স্বয়ংক্রিয়ভাবে গণনা করা হয়, Rx এর মতো একই নির্ভুলতার সাথে |
| মাত্রা | 450(L)×310(W)×360(H) |
| ওজন | 18 কেজি |

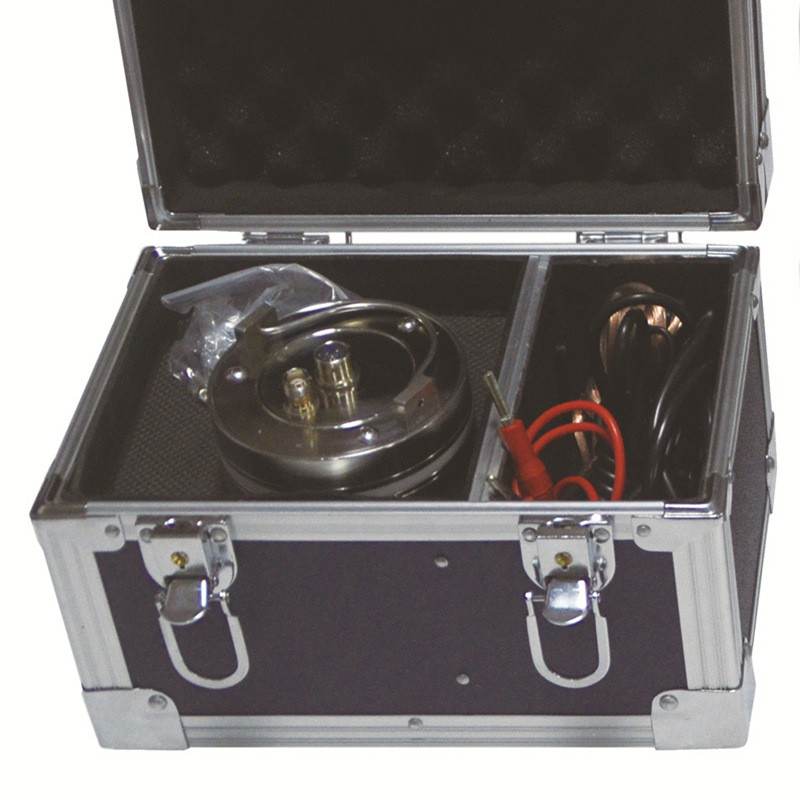

তিনি তেল কাপ প্রধান প্রযুক্তিগত পরামিতি
(1) উচ্চ এবং নিম্ন চাপের মধ্যে দূরত্ব 2 মিমি
(2) খালি কাপ বৈদ্যুতিক ক্ষমতা 60±2PF
(3) সর্বোচ্চ পরীক্ষা ভোল্টেজ শিল্প ফ্রিকোয়েন্সি 2000V
(4) খালি কাপ অস্তরক ক্ষতি tgδ＜1×10-4
(5) তরল ক্ষমতা প্রায় 40ml
(6) ইলেক্ট্রোড উপাদান স্টেইনলেস স্টীল
(7) আয়তন 70mm(D)×120mm(H)
