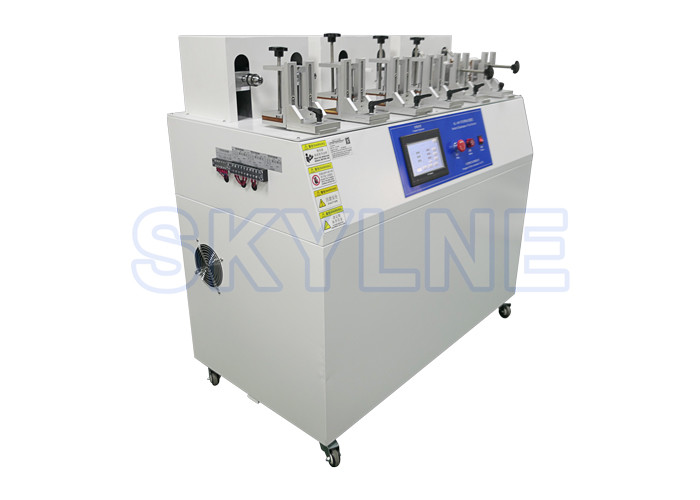

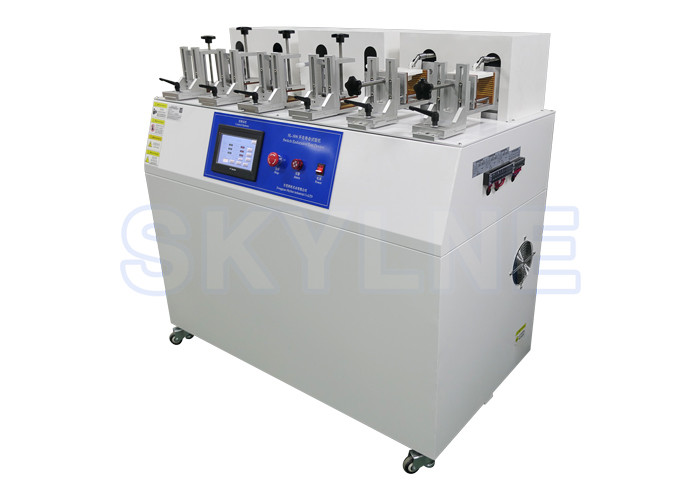

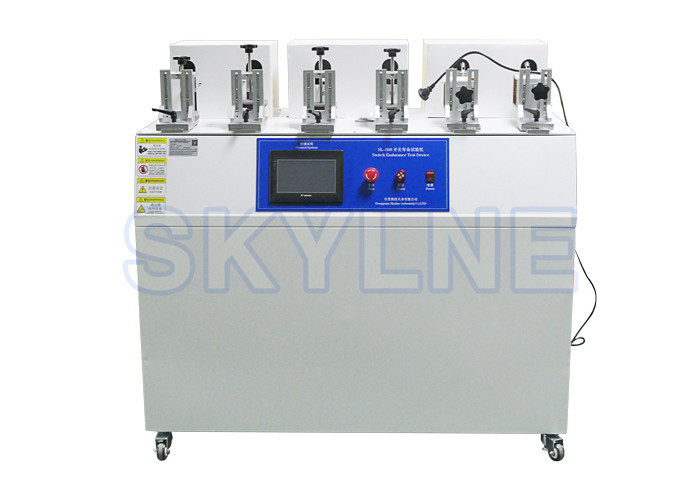

উচ্চ মানের 6 স্টেশন স্যুইচ সহনশীলতা পরীক্ষক কম দামের সাথে

I. সুইচ এন্ডারেন্স টেস্টারের সারসংক্ষেপ

এই পরীক্ষকটি GB2099 এর সংশ্লিষ্ট বিধান অনুযায়ী ডিজাইন করা হয়েছে।1, GB174651, GB15092।1, এবং গৃহস্থালী এবং অনুরূপ ব্যবহারের জন্য সুইচ পণ্যগুলির জীবন পরীক্ষা সরঞ্জাম পরীক্ষা করতে ব্যবহৃত হয়।

এবং লোড বক্সে সংযুক্ত করা হয় প্লাগ এবং সকেট এবং কপলার এবং অ্যাপ্লায়েন্স সুইচগুলির বৈদ্যুতিক জীবন পরীক্ষা করার জন্য।

বৈদ্যুতিক আনুষাঙ্গিক এবং গৃহস্থালী যন্ত্রপাতি নির্মাতাদের গুণমান পরিদর্শন বিভাগের দ্বারা গুণমান নিয়ন্ত্রণ এবং গুণমান পরিদর্শনের জন্য সরঞ্জামগুলি পরীক্ষা করা প্রয়োজন।

II. নির্মাণ

সুইচ এবং প্লাগ সকেট জীবন পরীক্ষার মেশিনটি সিলিন্ডারকে পাওয়ার করার জন্য গ্রহণ করে, প্লাগ ফিক্সচার সহ স্লাইড সমাবেশটি চালিত করে,যাতে চালু ও বন্ধের কাজ সম্পূর্ণ হয়. এর ক্রিয়াকলাপের ফ্রিকোয়েন্সি এবং চালু / বন্ধ সময় পিএলসি (প্রোগ্রামযোগ্য নিয়ামক) এবং টাচ স্ক্রিন দ্বারা নিয়ন্ত্রিত হয়, যা পরিচালনা করা সহজ এবং নির্ভরযোগ্য।

III. প্রধান প্রযুক্তিগত পরামিতি

1পরীক্ষার উপকরণের সংখ্যাঃ ছয়টি স্টেশন, যার মধ্যে একটি বা দুটি স্টেশন ঘূর্ণন সুইচ পরীক্ষা, তিন বা চারটি স্টেশন রোকার সুইচ পরীক্ষা এবং পাঁচ বা ছয়টি স্টেশন চাপ-বটন সুইচ পরীক্ষা।

2. পরীক্ষার গতিঃ বোতাম সুইচঃ 5 ~ 60 বার / মিনিট নিয়মিত; ঘূর্ণন সুইচ 1 ~ 10 বার / মিনিট নিয়মিত (দ্রষ্টব্যঃ প্রতিদ্বন্দ্বিতা একটি চক্রের জন্য একবার) ।

3. পরীক্ষার সংখ্যাঃ 1 ~ 999999 বার সেট করা যেতে পারে।

4চালু করার সময়ঃ 0 ~ 999.9 সেকেন্ড (মিনিট) নিয়মিত।

5. সংযোগ বিচ্ছিন্ন করার সময়ঃ 0 ~ 999.9 সেকেন্ড (মিনিট) নিয়মিত;

6. ঘূর্ণন গতিঃ 5 ° ~ 360 ° / সে সেট করা যাবে

7. ঘূর্ণন কোণঃ 5 ° ~ 7200 ° সেট করা যাবে

8. গিয়ার সংখ্যাঃ 1 ~ 10 গিয়ার সেট করা যেতে পারে

9ঘূর্ণন মোডঃ ঘড়ির কাঁটার দিকের ঘূর্ণন, ধাপে ধাপে মোটর সঠিক অবস্থান

10পাওয়ার সাপ্লাইঃ এসি 220 ভি / 50 হার্জ।

11ব্যবহারের পরিবেশঃ তাপমাত্রা 0 ~ 40 °C, আপেক্ষিক আর্দ্রতা ≤ 85%, কোনও শক্তিশালী ঝাঁকুনি, শক, কম্পন এবং অ-ক্ষয়কারী বায়ু স্থান নেই।

IV. টেস্ট ইন্টারফেস

কন্ট্রোল সিস্টেম একটি টাচ স্ক্রিন ব্যবহার করে. ফাংশন নির্বাচন এবং পরামিতি সেটিং করার সময়, শুধু পর্দায় নির্দেশাবলী অনুযায়ী আপনার আঙুল দিয়ে ফাংশন বিকল্পের জন্য বোতাম টিপুন,এবং স্ক্রিন ফিল্মের ক্ষতি এড়াতে কঠোরভাবে চাপবেন না.

স্টেশন ১: স্টেশন ১ টেস্ট ইন্টারফেস প্রবেশ করান।

অন্যান্য ওয়ার্কস্টেশন এক ওয়ার্কস্টেশনের সমান

1.স্ক্রিন খুলুন

ছবি ১।

2. রোটারি সুইচ টেস্ট (স্টেশন ১ বা স্টেশন ২)

                                                              ছবি ২

(1) পরীক্ষার সংখ্যাঃ প্রতিটি স্টেশন পরীক্ষার প্রকৃত সংখ্যা প্রদর্শন করে এবং লাল বাক্সটি সেটিংসের সংখ্যা।

(২) গিয়ার সময় ব্যবধানঃ গিয়ার সেটিংয়ের সময় ব্যবধান 0-99.9S সেট করা যেতে পারে।

(3) পরীক্ষার কোণঃ 5° ~ 360° সেট করা যাবে

(4) গিয়ার সেটিংঃ নমুনা গিয়ার সংখ্যা সেট করুন

(5) পরীক্ষার গতিঃ 5° ~ 360° / এস সেট করা যাবে

(6) অপারেশন অবস্থাঃ পরীক্ষার সময় ঝলকানি, থামার সময় ঝলকানি না।

(৭) সনাক্তকরণের বিকল্পঃ হ্যাঁ, যদি পণ্যটি দীর্ঘ সময় ধরে বা দীর্ঘ বিরতিতে ত্রুটি সৃষ্টি করে, তখন এলার্ম সঞ্চালিত হয় ।না নমুনার ভাল বা খারাপতা সনাক্ত করে না এবং পরীক্ষার সংখ্যা পৌঁছে গেলে বন্ধ হয়.

(8).স্টার্ট: প্রতিটি সুইচ চালু করুন যখন আপনি চাপুন

৯. স্টপঃ চাপ দিলে বিট সুইচ টেস্ট বন্ধ করুন।

(১০) পরিষ্কারঃ বিট সুইচের পরীক্ষার সংখ্যা পরিষ্কার করুন।

১১. অ্যালার্ম স্রোতঃ যখন অ্যালার্ম স্রোত হয়, তখন এই বোতাম টিপুন।

(12) উৎপত্তি নিশ্চিতকরণঃ নমুনা উৎপত্তি ম্যানুয়ালি সামঞ্জস্য করার পর, শুরু করতে উৎপত্তি নিশ্চিতকরণ চাপুন, শুরু করতে পারে না, নমুনা সুইচ রক্ষা করতে।

3.রকার সুইচ এবং চাপ বোতাম সুইচ পরীক্ষা ((স্টেশন 3-6)

ছবি ৩

(1) পরীক্ষার সংখ্যাঃ প্রতিটি স্টেশনে পরীক্ষার প্রকৃত সংখ্যা প্রদর্শন করুন, লাল বাক্সটি সেট নম্বর।

(২) চালু করার সময়ঃ পরীক্ষার সময় প্রতিটি স্টেশনের চালু করার সময় সেট করুন/প্রদর্শন করুন।

(3) স্ট্রোক সেটিংঃ ট্রিগার স্ট্রোক সেট করুনঃ 0-50MM সেট করা যেতে পারে

(4) সংযোগ বিচ্ছিন্ন করার সময়ঃ পরীক্ষার সময় প্রতিটি স্টেশনের সংযোগ বিচ্ছিন্ন করার সময় নির্ধারণ করুন/প্রদর্শন করুন।

(5) গতি সেটিংঃ 0-100MM/S সেট করা যাবে

(6) অপারেশন অবস্থাঃ পরীক্ষার সময় ঝলকানি, থামার সময় ঝলকানি না

(7) সনাক্তকরণ বিকল্পঃ হ্যাঁ পণ্যটি একটি ত্রুটি দীর্ঘ পাস বা দীর্ঘ বিরতি উত্পাদন যখন অ্যালার্ম সঞ্চালিত হয়; না নমুনা ভাল বা খারাপ সনাক্তকরণ না, পরীক্ষা সংখ্যা পৌঁছে যখন বন্ধ

(8) স্টার্টঃ চাপলে প্রতিটি সুইচ চালু করুন

(9) স্টপঃ চাপ দিলে বিট সুইচ টেস্ট বন্ধ করুন।

(১০) পরিষ্কারঃ বিট সুইচের পরীক্ষার তথ্য পরিষ্কার করুন।

১১) এলার্ম সরাতে হবে: এই বোতাম টিপলে এলার্ম সরাতে হবে।

V. অপারেশন পদ্ধতি

1. ঘূর্ণন সুইচ ইনস্টলেশন.

নমুনা ইনস্টলেশনঃ প্রথমে ঘূর্ণন সুইচটি প্রাথমিক অবস্থানে ঘোরানোর জন্য ইনস্টল করুন, তারপরে ঘূর্ণন সুইচটি ডান ফিক্সচারটিতে ক্ল্যাম্প করুন,এবং তারপর একটি বিশেষ হ্যান্ডগ্রিপ সঙ্গে chuck উপর ঘূর্ণন মাথা clamping (নীচের ছবি দেখুন)

2. স্লকার / কী সুইচ ইনস্টল করা।

ফিক্সচার মধ্যে টাইট rocker / কী সুইচ মাউন্ট এবং অবস্থান আপ, ডাউন, বাম এবং ডান সামঞ্জস্য

3.পরীক্ষার পদ্ধতি

(1) নমুনাটি ইনস্টল করুন এবং অবস্থানটি সামঞ্জস্য করুন, এটিকে হাতে নির্দেশ করুন যাতে পরীক্ষার অধীনে সুইচটি স্বাভাবিকভাবে চালু এবং বন্ধ করা যায়।

(২) পরীক্ষার প্রয়োজনীয়তা অনুসারে সমস্ত পরীক্ষার পরামিতিগুলি সেট করুন।

(3) নমুনার ভাল বা খারাপ সনাক্ত না করে পরীক্ষা করুন, কোনও সনাক্তকরণ নির্বাচন করুন, সেট সংখ্যক বার পৌঁছানোর পরে বন্ধ করুন।

(4) পরীক্ষার সময় নমুনার ভাল বা খারাপ সনাক্ত করুন, নমুনাটি লোড টার্মিনালে রাখুন এবং সনাক্তকরণ পছন্দ করুন।

(5) "স্টার্ট" কী টিপুন, পরীক্ষা শুরু হয়, "স্টপ" কী টিপুন, পরীক্ষা বন্ধ হয়। যখন পরীক্ষা একটি পূর্বনির্ধারিত সংখ্যক বার পৌঁছায়, পরীক্ষা স্বয়ংক্রিয়ভাবে বন্ধ হয়, "শূন্য" টিপুন পরীক্ষার ডেটা শূন্য করতে।

(6) পরীক্ষার পর, পাওয়ার বন্ধ করুন।

স্যুইচ এবং লোড ওয়্যারিং

VI. সতর্কতা

1যন্ত্রটি প্রায়ই পরিষ্কার করা উচিত।

2. কাজের সময়, চলমান অংশগুলির আন্দোলনকে কৃত্রিমভাবে ব্লক করা এড়িয়ে চলুন।

শেলটি মাটিতে লাগানো উচিত।
