আগুনের অবস্থার অধীনে বৈদ্যুতিক তারের জন্য তারের শিখা পরীক্ষা চেম্বার সার্কিট অখণ্ডতা

আগুনের অবস্থার অধীনে বৈদ্যুতিক তারের জন্য তারের শিখা পরীক্ষা চেম্বার সার্কিট অখণ্ডতা

মানদণ্ড

আইইসি ৬০৩৩১-২১

অগ্নি অবস্থার অধীনে বৈদ্যুতিক তারের পরীক্ষা - সার্কিট অখণ্ডতা - পার্ট 21: পদ্ধতি এবং প্রয়োজনীয়তা - 0,6/1,0 kV পর্যন্ত নামমাত্র ভোল্টেজের তারগুলি

স্পেসিফিকেশন

2ক্যাবল এবং ক্যাবল লাইন অখণ্ডতা জ্বলন পরীক্ষা মেশিন নকশা নীতিঃ

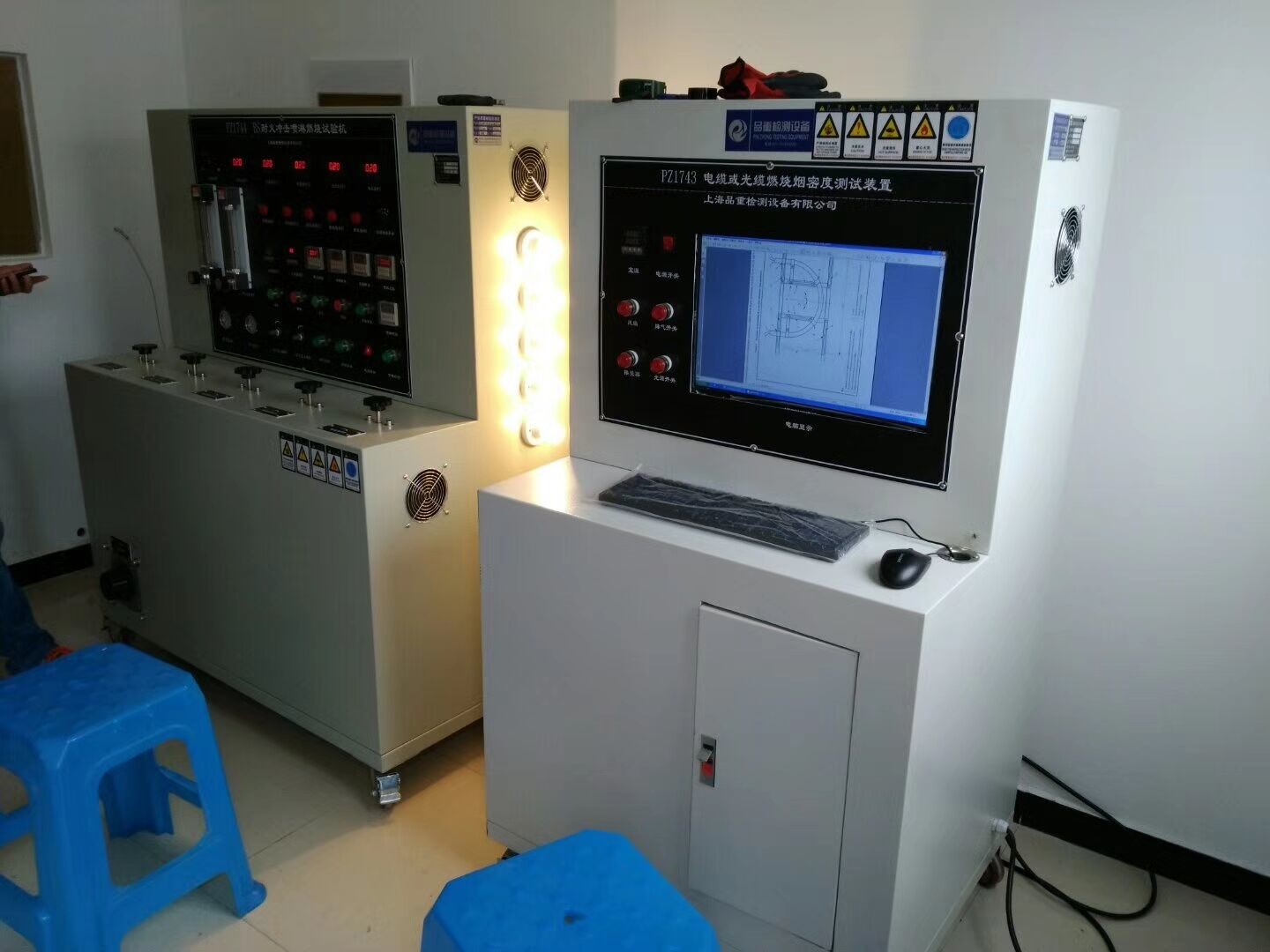

ক্যাবল এবং ক্যাবল অখণ্ডতা অগ্নি পরীক্ষক তিনটি অংশে বিভক্তঃ জ্বলন বাক্স, জ্বলন ফ্রেম, এবং নিয়ন্ত্রণ বাক্স, যা সব পৃথকভাবে চলনযোগ্য।প্রতিটি ডিভাইস সহজ চলাচল এবং স্যানিটেশন জন্য নীচে রোলস দিয়ে সজ্জিত করা হয়. একটি ডিভাইস ক্যাবল এবং ক্যাবলগুলির জন্য ব্যবহৃত হয় যা পৃথক আগুন পরীক্ষার জন্য কমপক্ষে 750 ° C এর তাপমাত্রার সাথে একটি শিখা ব্যবহার করার সময় লাইন অখণ্ডতা প্রয়োজন (তাপ আউটপুট নিয়ন্ত্রণ)

ক্যাবল এবং ক্যাবল লাইন অখণ্ডতা পরীক্ষার মেশিনের প্রযুক্তিগত পরামিতিঃ

1জ্বলন চেম্বারের নকশা

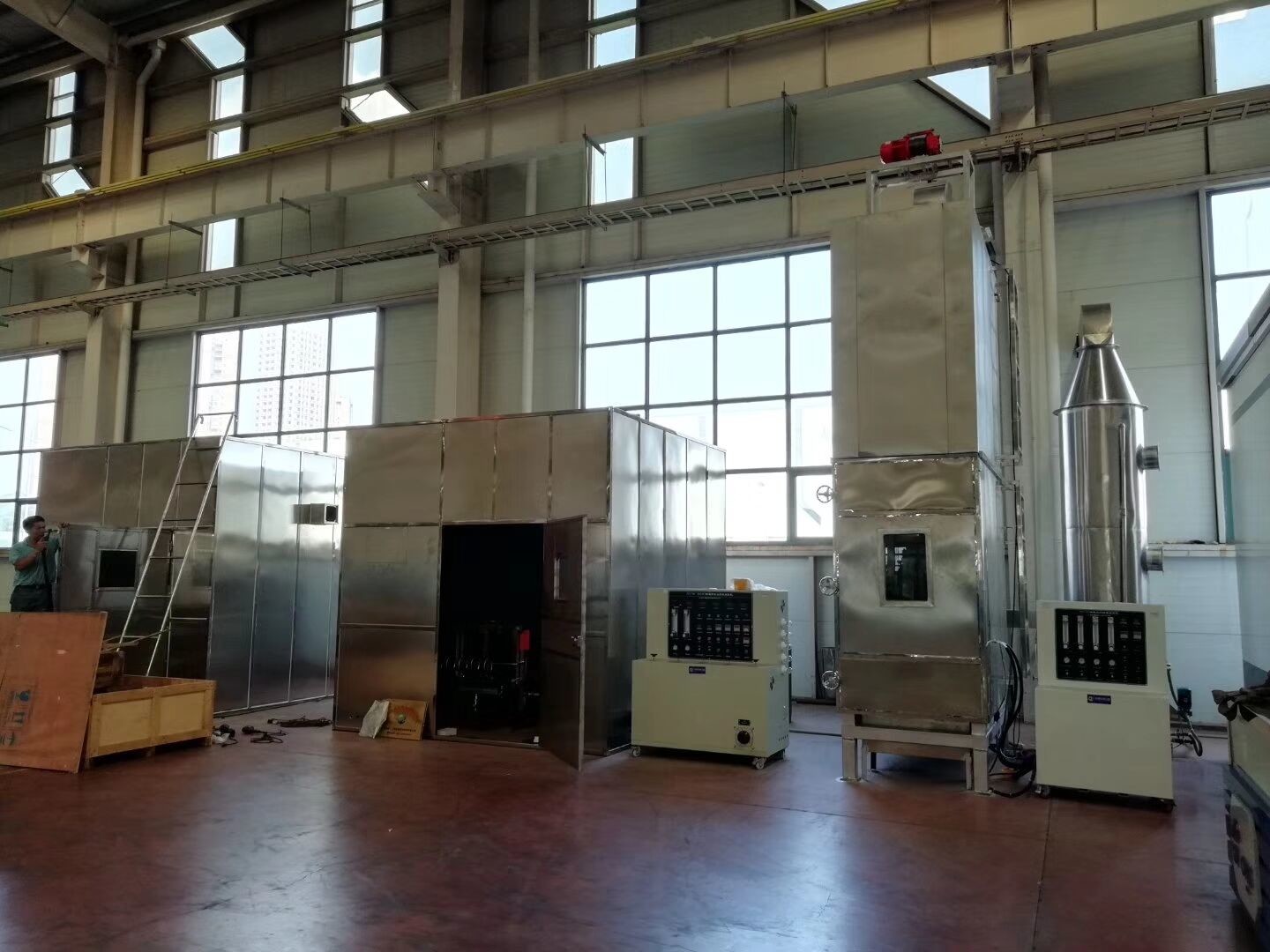

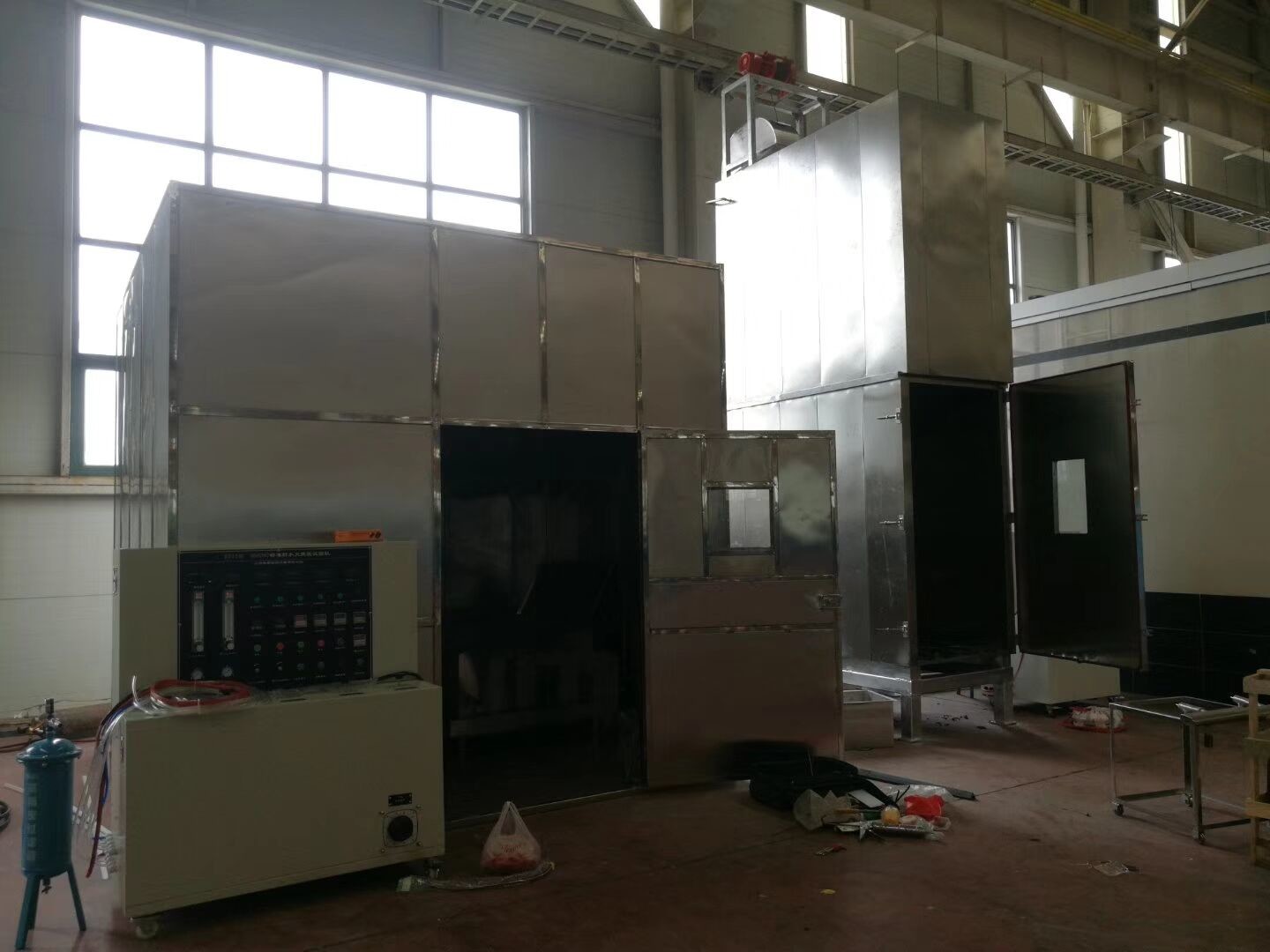

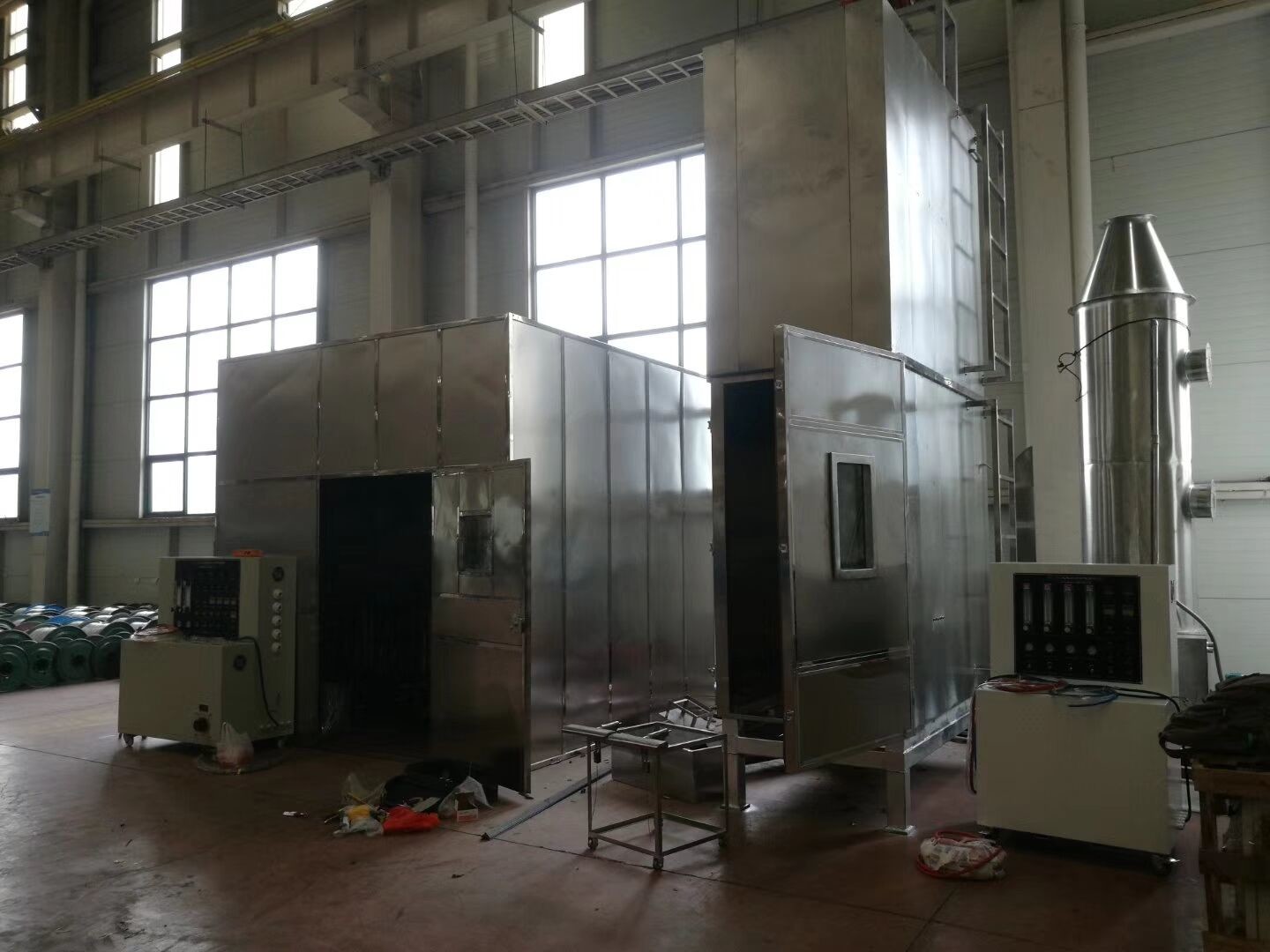

এটি একটি উপযুক্ত উপাদান দিয়ে কৌণিক লোহার ক্রেটে সংযুক্ত করা হয় যাতে পুরো ঘনক্ষেত্রীয় জ্বলন চেম্বারটি তৈরি হয়।

জ্বলন চেম্বারঃ অভ্যন্তরীণ মাত্রাঃ 3M x 3M x 3M মোট 27 ঘনমিটার।

ইট প্রাচীর কাঠামো বা ইস্পাত প্লেট কাঠামো হতে পারে, গ্রাহকদের দ্বারা নির্বাচিত

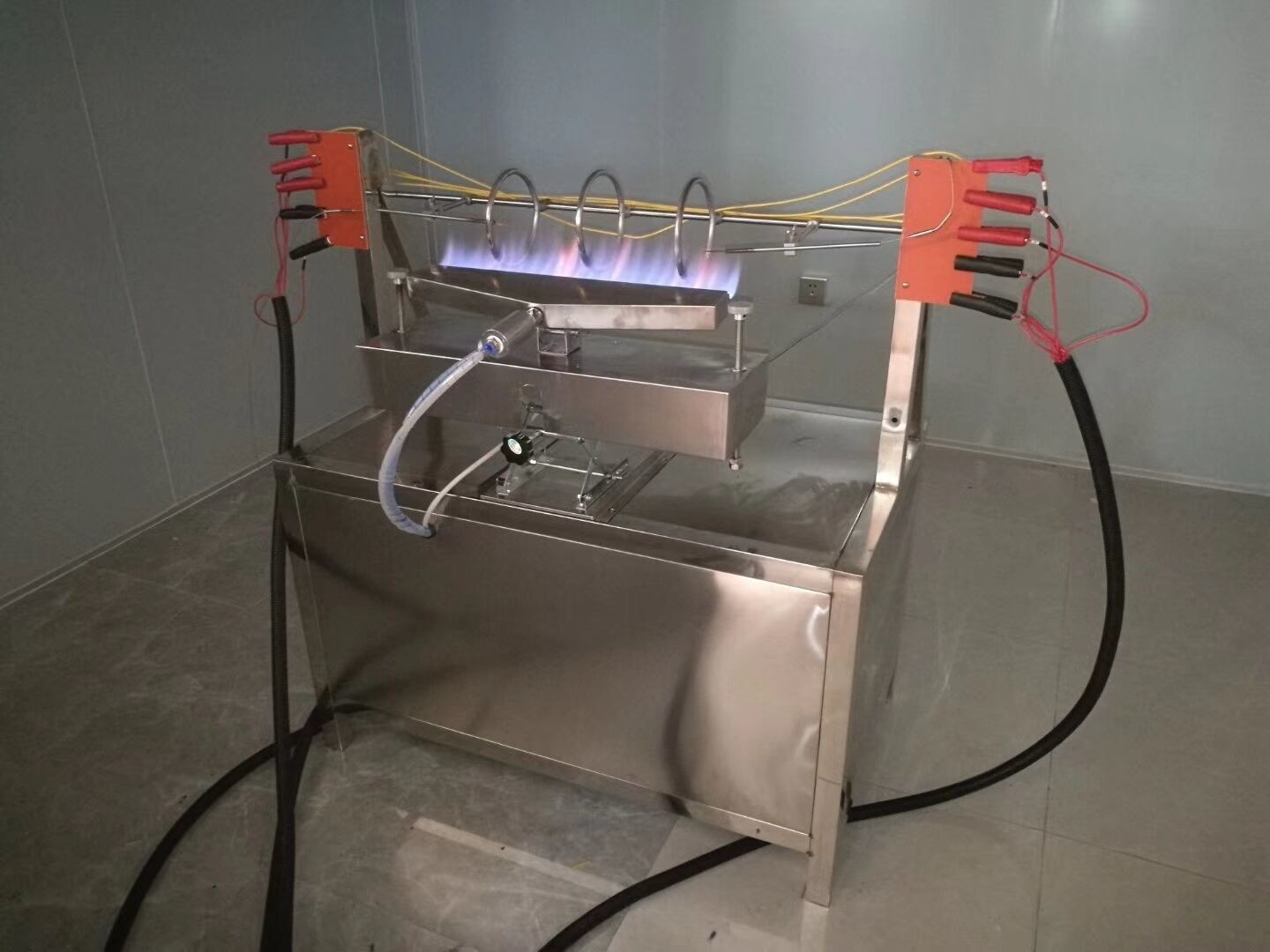

2নমুনা ধারকঃ নমুনাটি প্রায় 150 মিমি অভ্যন্তরীণ ব্যাসের দুটি বা তিনটি ধাতব রিং সমর্থন নিয়ে গঠিত।

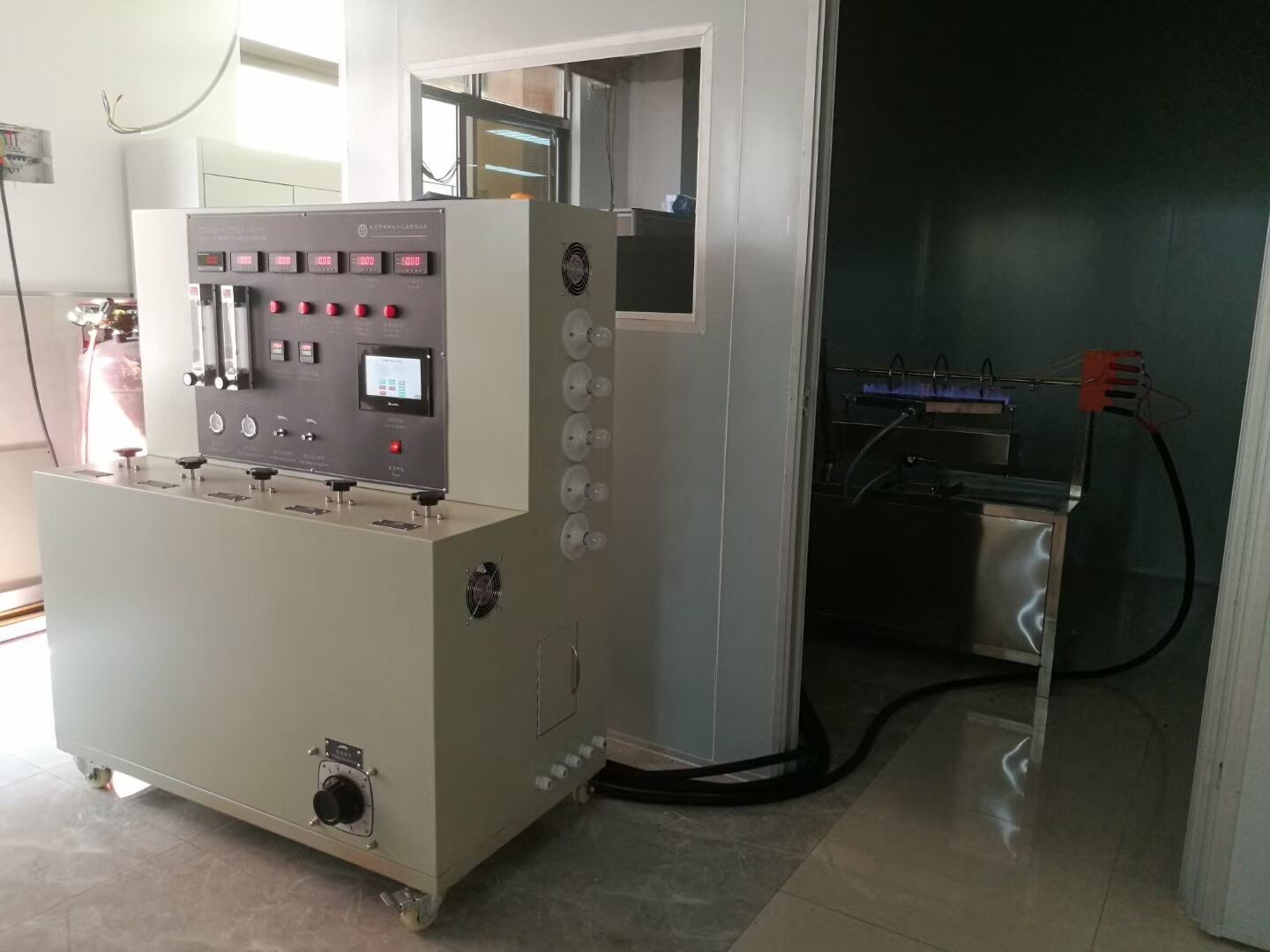

3জ্বলন্ত ডিভাইসঃ

(১) ব্লোটোর্চঃ ভেন্টুরি মিশ্রণকারী সহ একটি নল জন্য 500 মিমি নামমাত্র দৈর্ঘ্য এবং 15 মিমি প্রস্থের একটি প্রোপেন গ্যাস বার্নার।

(2) প্রবাহ মিটারঃ বায়ু প্রবাহ মিটারঃ 80L / মিনিট, প্রোপেন প্রবাহ মিটারঃ 5L / মিনিট

(৩) ব্লাভটর্চ নিয়ন্ত্রণ ব্যবস্থার গঠনঃ চাপ নিয়ন্ত্রক ভালভ, পিজো ইলেকট্রিক ইগনিটর, ফ্লেম আউট ডিভাইস, তাপমাত্রা নিয়ন্ত্রণ থার্মোকপল,

গ্যাস উৎস (আপনার কোম্পানির মালিকানাধীন), ইগনিশন ডিভাইস, গ্যাস পাইপলাইন, প্রবাহ মিটার, ভেন্টুরি মিশুক,

ব্লোটোর্চ, বল ভালভ, এয়ার লাইন, কম্প্রেসড এয়ার বোতল (আপনার কোম্পানির মালিকানাধীন)

(4) টাইমারঃ 0~99.99s/m/h নির্বিচারে সেট করা যেতে পারে

(৫) ইগনিশন ডিভাইসঃ স্বয়ংক্রিয় ইগনিশনের জন্য

(৬) তাপমাত্রা নিয়ন্ত্রকঃ তাপমাত্রা পর্যবেক্ষণের জন্য দুটি অংশ রয়েছে,

তাপমাত্রা পরিসীমাঃ 0 ~ 1000 °C নির্বিচারে সেট করা যেতে পারে।

4লাইন লোডঃ

(1) টেস্ট ট্রান্সফরমারঃ 3000VA তিন (2) টেস্ট ভোল্টেজঃ AC1000V

(3) পরীক্ষার স্রোতঃ 3A

বিভিন্ন ধরনেরক্যাবল?
ক্যাবলগুলি প্রধানত বৈদ্যুতিক এবং টেলিযোগাযোগ সংকেত বহন করতে ব্যবহৃত হয়। বিভিন্ন ধরণের ক্যাবল রয়েছে, যার মধ্যে রয়েছে টুইস্টড পিয়ার ক্যাবল, কোঅক্সিয়াল ক্যাবল, মাল্টি কন্ডাক্টর ক্যাবল এবং ফাইবার অপটিক ক্যাবল।একটি বাঁকা জোড়া তারের দুটি তারের একে অপরের চারপাশে বাঁকা আছে এবং প্রধানত সংকেত বহন করতে ব্যবহৃত হয়.
