তার এবং তারের জন্য ধোঁয়া ঘনত্ব পরীক্ষা মেশিন

GB/T17651.1~2 এবং IEC61034-1~2 অনুযায়ী,"পরীক্ষা ডিভাইস" এর প্রথম অংশ এবং "পরীক্ষা ধাপ এবং প্রয়োজনীয়তা" এর দ্বিতীয় অংশ নির্দিষ্ট অবস্থার অধীনে তারের বা অপটিক্যাল তারের ধোঁয়া ঘনত্ব নির্ধারণের জন্য- ধোঁয়া ঘনত্ব নির্ধারণ করা তারের বা তারের জ্বলন বৈশিষ্ট্য মূল্যায়নের একটি গুরুত্বপূর্ণ দিক,যা কর্মীদের সরিয়ে নেওয়ার সাথে সম্পর্কিত এবং আগুন নিভানোর কাছাকাছি অবস্থানের নির্ধারণএই যন্ত্রটি প্রধানত নির্দিষ্ট অবস্থার অধীনে তারের এবং অপটিক্যাল তারের ধোঁয়া ঘনত্ব নির্ধারণ এবং ধোঁয়া ঘনত্ব যাচাই করার জন্য ব্যবহৃত হয়।জ্বলন্ত বা অগ্নিহীন জ্বলন অবস্থার অধীনে, ট্রান্সমিট্যান্সটি নির্দিষ্ট অবস্থার অধীনে বিভিন্ন তারের বা তারের তুলনা করার উপায় হিসাবে ব্যবহৃত হয়।

বৈশিষ্ট্য

এই যন্ত্রটি যান্ত্রিক, অপটিক্যাল এবং ইলেকট্রনিক দক্ষতার তিনটি দিকের সাথে সম্পর্কিত। এটি একটি যান্ত্রিক এবং বৈদ্যুতিক সংহত পণ্য। এটির যুক্তিসঙ্গত কাঠামোর সুবিধা রয়েছে।স্থিতিশীল কর্মক্ষমতা এবং সহজ অপারেশনউইন্ডোজ এক্সপি অপারেশন ইন্টারফেস, ল্যাবভিউ স্টাইল এবং নিখুঁত নিরাপত্তা ব্যবস্থা।রিয়েল-টাইম প্রদর্শন পরিমাপ ফলাফল পরীক্ষার সময় এবং গতিশীল একটি নিখুঁত বক্ররেখা আঁকা (প্রদর্শন হার এবং সময় বক্ররেখা মাধ্যমে), তথ্য স্থায়ীভাবে সংরক্ষণ করা যেতে পারে, পড়া এবং মুদ্রণ আউটপুট, সরাসরি রিপোর্ট মুদ্রণ করতে পারেন।

পরিমাপ সফটওয়্যারঃ এটি ধোঁয়া এবং আলোর ঘনত্ব, নির্দিষ্ট অপটিক্যাল ঘনত্ব, ধূমপান হার, সর্বোচ্চ ধূমপান হার এবং গড় ধোঁয়া ঘনত্বের প্রধান তথ্য যা WINDOWS XP+VB6 এ পরীক্ষা করা যেতে পারে।0 অপারেশন ইন্টারফেস. এটিতে ক্যালিব্রেশন, সম্পাদনা, পরীক্ষা, পরামিতি সমন্বয় ইত্যাদির অপারেটিং ইন্টারফেস রয়েছে। প্রোগ্রামটি কম্পিউটার স্বয়ংক্রিয় নিয়ন্ত্রণ, সংগ্রহ, রেকর্ডিং এবং ফলাফল নিষ্পত্তি ব্যবহার করে।

নীতি

নির্দিষ্ট অবস্থার অধীনে ক্যাবল বা অপটিক্যাল ক্যাবলের ধোঁয়ার ঘনত্বের জন্য হালকা পরিমাপ সিস্টেমটি আলোর উৎস, সিলিকন ফটোসেল, আলোর উৎস রিসিভার এবং কম্পিউটার সিস্টেমের সমন্বয়ে গঠিত।আলোর উৎস দ্বারা উত্পন্ন আলো ধোঁয়া ঘনত্ব পরীক্ষাগার 3M * 3M * 3M মাধ্যমে পাস, আলোর উৎস বিপরীত দেয়ালে 1.5m + 0.1M একটি ব্যাসার্ধ সঙ্গে একটি অভিন্ন বীম গঠন।আলোর কেন্দ্রে স্থাপন করা ফটোসেল আলোর উৎস থেকে প্রবাহের তীব্রতা সনাক্ত করে. যখন জ্বলন চেম্বার তারের জ্বলন কারণে অনেক ধোঁয়া উত্পাদন, photoelectric শোষণ ধোঁয়া,সিলিকন ফটোসেল বিম তীব্রতা অর্জন তথ্য প্রক্রিয়াকরণের জন্য কম্পিউটার সিস্টেম দ্বারা দুর্বল হয়, আমরা রৈখিক প্রতিক্রিয়া হালকা transmittance সঙ্গে প্রাথমিক 100% আপেক্ষিক গণনা করতে পারেন।

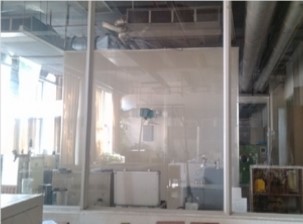

জ্বলন চেম্বারের নকশা, গ্রাহকদের জন্য দুটি উপায় বেছে নিতেঃ প্রথমটি ইট প্রাচীর ব্যবহার করে, আমাদের কোম্পানি নকশা স্কিম প্রদান,পেশাদার প্রকৌশলী পাঠাতে নির্মাণ স্থল নির্দেশিত; দ্বিতীয়টি উপযুক্ত উপাদান দিয়ে কোণ লোহার ব্র্যাকেটে এবং পুরো ঘনক্ষেত্র জ্বলন চেম্বারে সংযুক্ত করা হয়।

সরঞ্জামের গঠন

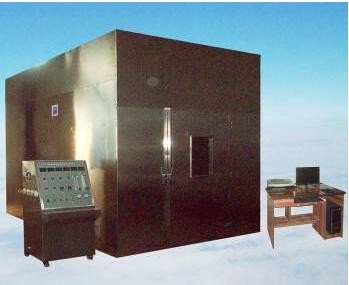

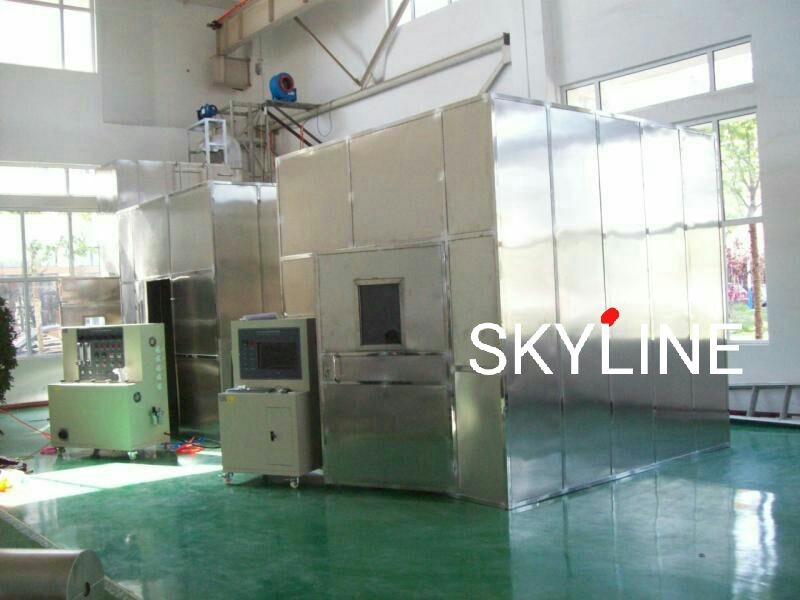

পুরো যন্ত্রটি বন্ধ পরীক্ষার বাক্স, ফোটোমিটার পরিমাপ সিস্টেম, অ্যালকোহল ডিস্ক, জ্বলন সিস্টেম, ইনজাইটার, পরীক্ষার বাক্স, তারের ক্রেট,তাপমাত্রা পরিমাপ যন্ত্র এবং ধোঁয়া ঘনত্ব পরীক্ষার সফটওয়্যার. সার্কিট উচ্চ প্রযুক্তির সামগ্রী এবং স্থিতিশীল কর্মক্ষমতা সঙ্গে একক চিপ মাইক্রো কম্পিউটার দ্বারা উন্নত করা হয়। এই যন্ত্র সব তারের জন্য উপযুক্ত।এটি তারের এবং তারের শিল্পের উত্পাদন উদ্ভিদ এবং গবেষণা এবং পরীক্ষার ইউনিট দ্বারা ব্যাপকভাবে ব্যবহৃত হয়. পরীক্ষার বাক্সটি 27m3 ভলিউমের একটি পরীক্ষার কিউব।

বিস্তারিত প্রযুক্তিগত পরামিতি

অন্যান্য পরামিতি এবং প্রবর্তন

a.ফ্রন্ট ডোরটি উইন্ডো এবং অপ্রকাশ্য দৃষ্টিভঙ্গি দিয়ে সজ্জিত যা পরিদর্শন কার্যক্রমকে বাধা দিতে পারে।

b. বর্গক্ষেত্র বাক্সের নীচে একটি স্বয়ংক্রিয় জ্বলন ডিভাইস দিয়ে সজ্জিত, এবং শীর্ষে বাক্সের অভ্যন্তরীণ চাপ নিয়ন্ত্রক ডিভাইস ইনস্টল করা হয়।

c.লাইট সোর্সঃ 12 ভোল্টের ইনক্যান্ডসেন্ট ল্যাম্প, আলোর তরঙ্গদৈর্ঘ্য 400 থেকে 750nm।

d.অ্যাকসেপ্টরঃ সিলিকন ফটোসেলের জন্য, 0% এর ট্রান্সমিট্যান্সটি আলো ছাড়াই পাস করা হয় এবং ট্রান্সমিট্যান্স রেটটি 100% আলোক ছাড়াই।

e. জ্বলন ব্যবস্থাঃ চাপ নিয়ন্ত্রক ভালভ, ফিল্টার, নিয়ন্ত্রক ভালভ ফ্লোমিটার এবং বার্নার দিয়ে গঠিত।

f. বার্নারঃ একটি ইগনিটর এবং একটি অ্যালকোহল ডিস্ক দিয়ে গঠিত এবং নমুনার কেন্দ্রে স্থাপন করা হয়।

প্রধান কনফিগারেশন
