Ⅰ. (পরিচিতি)

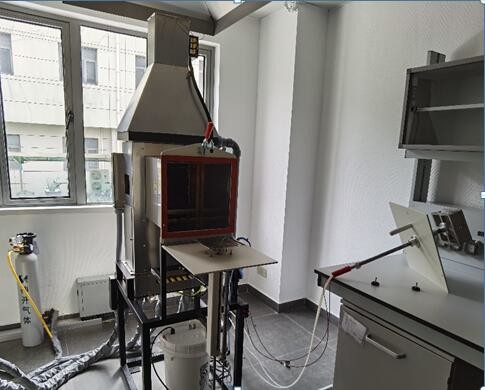

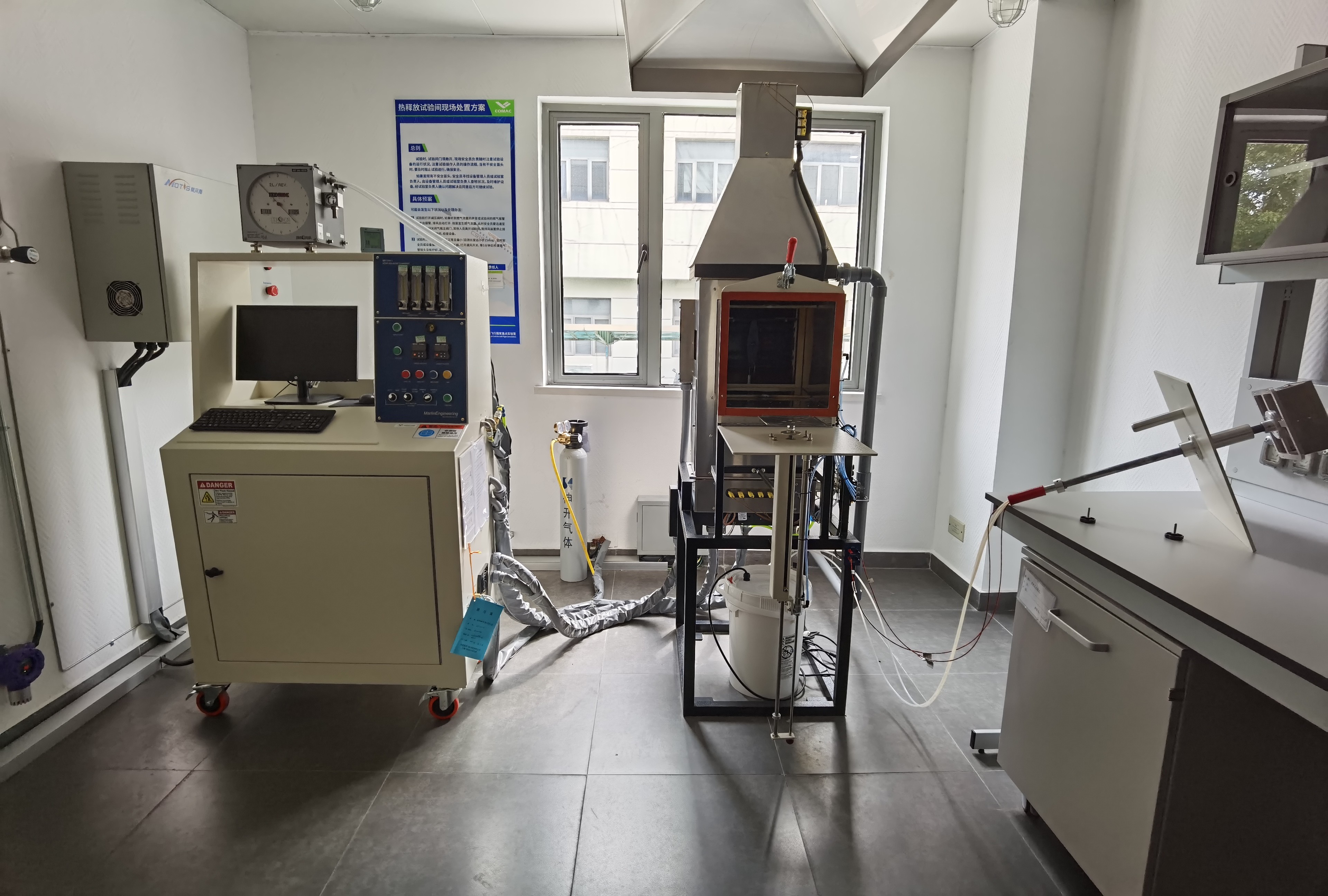

এই পরীক্ষকটি বিমানের অভ্যন্তরীণ কেবিনের উপকরণগুলিকে 35 কিলোওয়াট/মিটারের একটি অভ্যন্তরীণ বিকিরণ তাপ প্রবাহের সংস্পর্শে আনতে ব্যবহৃত হয়।এটি নির্ধারণ করবে যে উপকরণটি FAR 25.853[a-1] প্রয়োজনীয়তা পূরণ করে কিনা।
মার্কিন যুক্তরাষ্ট্রের ফেডারেল এভিয়েশন অ্যাডমিনিস্ট্রেশনের এফএএ দ্বারা অনুমোদিত ওএসইউ তাপ মুক্তির হার পরীক্ষকটি মূলত 1972 সালে ওহিও স্টেট ইউনিভার্সিটির স্মিথ ডিজাইন করেছিলেন,এবং পরে এয়ারনোটিক্যাল উপকরণগুলির তাপ মুক্তির হার পরীক্ষা করার জন্য একটি এফএএ মনোনীত জ্বলন পরীক্ষা যন্ত্র হয়ে ওঠেপরীক্ষার মানগুলি হল FAR পার্ট 25 অ্যাপেন্ডিক্স F পার্ট IV, এয়ারবাস AITM 2।00.০৬, বোয়িং বিএসএস ৭৩২২।
মানদণ্ড
FAR Part 25 Appendix F Part IV রশ্মির সংস্পর্শে থাকা কেবিনের উপাদান থেকে তাপের মুক্তির হার নির্ধারণের জন্য পরীক্ষার পদ্ধতি।
এফএএ এয়ারক্রাফট মেশিনস ফায়ার টেস্ট হ্যান্ডবুক, অধ্যায় ৫;
বিএসএস ৭৩২২ ওহিও স্টেট ইউনিভার্সিটি ক্যালোরিমিটার তাপ মুক্তি, বোয়িং স্পেসিফিকেশন সাপোর্ট স্ট্যান্ডার্ড নির্ধারণ।
এআইটিএম ২,০০০৬ এয়ারবাস টেস্ট পদ্ধতি উড়োজাহাজের উপাদান থেকে তাপ মুক্তি এবং তাপ মুক্তির হার নির্ধারণ।
এএসটিএম E906 স্ট্যান্ডার্ড টেস্ট মেথড ফর হিট অ্যান্ড ভিজ্যুয়াল ধোঁয়া রিলিজ রেট ফর ম্যাটারিয়ালস অ্যান্ড প্রোডাক্টস।
Ⅱ(পণ্যের কনফিগারেশন)
A. প্রধান ইউনিট
1. ওএসইউ প্রধান ইউনিট (1 সেট)
2বায়ু বিতরণ ব্যবস্থা (১টি)
B. আনুষাঙ্গিক
1কন্ট্রোল ইউনিট (১ সেট)
2কম্পিউটার সিস্টেম (১টি)
Ⅲ. (স্পেসিফিকেশন)
A. প্রধান ইউনিট
1. ওএসইউ প্রধান ইউনিট (1 সেট)
1) যন্ত্রের মাত্রাঃ 760mm (W) x 1850mm x (H) x 850mm (D)
2) পরীক্ষার চেম্বার
- রেডিয়েন্ট তাপ উৎস এবং তাপ প্রবাহ ঘনত্ব 35 ± 0.5kW / m নিশ্চিত2
- এটি নির্ধারণ করবে যে উপাদানটি FAR 25.853 প্রয়োজনীয়তা পূরণ করে কিনা
- চারটি সিলিকন কার্বাইড উপাদান টাইপ এলএল 508 মিমি 16 মিমি নামমাত্র প্রতিরোধের সাথে 1.4 ওহম একটি তাপ উত্স হিসাবে জারা প্রতিরোধী স্টেইনলেস স্টীল ঘর সঙ্গে
- স্টেইনলেস স্টীল থেকে তৈরি একটি প্রতিফলক উপাদান পিছনে অবস্থিত
- উপাদানগুলির সামনে, স্টেইনলেস স্টীল থেকে নির্মিত, একটি truncated ডায়মন্ড আকৃতির মাস্ক, এটি 151 × 151mm উল্লম্ব নমুনা দ্বারা দখল এলাকায় অভিন্ন তাপ প্রবাহ ঘনত্ব প্রদান করে
- উপরের এবং নীচের উপাদান জোড়া পৃথক নিয়ন্ত্রণের জন্য 5.5kVA ডুয়াল 110VAC ট্রান্সফরমার প্রদান করা হয়
- উপরের পাইলট এবং ক্যালিব্রেশন বার্নারের আলোকসজ্জার জন্য স্ট্যান্ড সমন্বয়
- সহজ তাপ প্রবাহ অভিন্নতা সমন্বয় জন্য দ্বৈত গ্লোবাল শক্তি নিয়ামক
- উপরের পাইলট এবং নিম্ন পাইলট (স্ফুলিঙ্গ জ্বালানীর সাথে) এবং ক্যালিব্রেশন মিথেন গ্যাস বার্নার
- তাপ মুক্তির হার পরিমাপের জন্য থার্মোপাইল, চিমনিতে পাঁচটি গরম থার্মোকপল সংযোগ এবং বায়ু চেম্বারে পাঁচটি ঠান্ডা থার্মোকপল সংযোগ
3) নমুনা ধারক (১ সেট)
- দুটি নমুনা ধারক
- প্রতিটি নমুনা ধারক স্টেইনলেস স্টীল থেকে তৈরি করা হয়
2. বায়ু বিতরণ সিস্টেম ((1 সেট)
- বায়ুর তাপমাত্রা ২১-২৪ ডিগ্রি সেলসিয়াস
- বায়ু 0.043 মিটার একটি প্রবাহ হার3/সেকেন্ড বা তার বেশি
- বর্গাকার প্রান্তযুক্ত বৃত্তাকার প্লেট খোলার 0.5 ± 0.1mm
- 38±1 মিমি ব্যাসার্ধের একটি বৃত্তাকার পাইপে অবস্থিত
- পিরামিডাল বিভাগের নীচে বায়ু সরবরাহ ম্যানিফোল্ডের 48 টি সমানভাবে স্পেস গর্ত থাকা উচিত
B. আনুষাঙ্গিক
1কন্ট্রোল ইউনিট (১টি)
- ক্যালিব্রেশন ফ্লো রেট নিয়ন্ত্রণ
- নিচের বার্নার ইগনিশন
- ক্যালিব্রেশন তাপ প্রবাহঃ ক্যালিব্রেশন তাপ প্রবাহ মিটার দুটি জল শীতল তাপ প্রবাহ সেন্সর কেন্দ্রে এবং প্রতিটি কোণে তাপ প্রবাহ ঘনত্ব পরিমাপ করার জন্য সরবরাহ করা হয়
2. কম্পিউটার সিস্টেম ((১ সেট)
- সিপিইউঃ পেনটিয়াম ৪ ৩.০ গিগাহার্টজ বা তার বেশি
- র্যামঃ ৫১২ মেগাবাইট বা তার বেশি
- এইচডিডিঃ ৮০ জিবি বা তার বেশি
- মনিটরঃ 17 ′′LCD বা তার বেশি
- প্রিন্টার: লেজার জেট
- সফটওয়্যারঃ উইন্ডোজ এক্সপি বা তার বেশি
IV পারফরম্যান্স বৈশিষ্ট্যঃ
1. উচ্চ তাপমাত্রা কাঁচ পর্যবেক্ষণ উইন্ডো সহ স্টেইনলেস স্টীল জ্বলন পরীক্ষা চেম্বার;
2তাপ বিকিরণের উৎস হল ৪টি গ্লোবার গরম করার রড, যা ৩৫ কেডব্লিউ/এম২ তাপ বিকিরণ প্রবাহ সরবরাহ করতে পারে।
3গরম করার তাপমাত্রা নিয়ন্ত্রণের জন্য দুটি স্বাধীন পিআইডি তাপমাত্রা নিয়ন্ত্রক ব্যবহার করা হয়।
4. সম্পূর্ণ স্বয়ংক্রিয় বায়ুসংক্রান্ত নমুনা প্রোপলশন ডিভাইস এবং সুরক্ষা দরজা ডিভাইস দিয়ে সজ্জিত;
5. উপরের বার্নার এবং চলনশীল নীচের বার্নার দিয়ে সজ্জিত;
6. উপরের এবং নীচের বার্নারগুলির গ্যাসের প্রবাহের হার সামঞ্জস্য করতে রটার ফ্লোমিটার ব্যবহার করা যেতে পারে।
7. সঞ্চালিত টি-টাইপ ক্যালিব্রেশন বার্নার ডিভাইস এবং প্রবাহ নিয়ন্ত্রক দিয়ে সজ্জিত;
8. তাপমাত্রা ক্যালিব্রেশন স্বয়ংক্রিয়ভাবে থার্মোপিল তাপমাত্রা নিয়ন্ত্রক প্রয়োগ করা হয়।
9জল-শীতল তাপ প্রবাহ মিটারটি ফায়ার পৃষ্ঠের তাপ বিকিরণ প্রবাহ পরিমাপ করার জন্য শীতল মোড দিয়ে সজ্জিত।
10বায়ু তাপমাত্রা নিয়ন্ত্রণ ডিভাইস পরীক্ষা চেম্বার জন্য ধ্রুবক তাপমাত্রা এবং বায়ু প্রবাহ প্রদান করতে পারেন।
11. পরীক্ষার বাক্সে প্রবেশকারী প্রবাহের চাপ পরিমাপ করতে খোলার প্রবাহ মিটার ব্যবহার করা হয়।
12. ডেটা সংগ্রহ সিস্টেম এবং তাপ রিলিজ স্ট্যান্ডার্ড টেস্ট সফটওয়্যার দিয়ে সজ্জিত।
V(উল্লেখ্য)
1. ওয়ারেন্টিঃ এক বছর
2. ইঞ্জিনিয়ার দ্বারা ইনস্টলেশন এবং প্রশিক্ষণ
3. ম্যানুয়াল এবং সফটওয়্যার ম্যানুয়াল
4. ইউটিলিটিঃ শেষ ব্যবহারকারী দ্বারা সরবরাহ করা হবে
Vআমি.ইনস্টলেশনের প্রয়োজনীয়তা
ইনস্টলেশন শর্তাবলী
2.1 অভ্যন্তরীণ ইনস্টলেশন, আকার 760mm*1850mm*850mm
2.২ পাওয়ার সাপ্লাইঃ 220V60A;
2.3 গ্যাসঃ মিথেন, 99% বা তার বেশি বিশুদ্ধতা;
2.4 সহায়ক গ্যাসঃ ধ্রুব তাপমাত্রা এবং ধ্রুব প্রবাহ গ্যাস;
নমুনা ইনস্টল কিভাবে দেখানো ভিডিও পর্যালোচনা করার জন্য নীচের লিঙ্ক ক্লিক করুন
https://youtu.be/FFNmyXmYtJM
কিভাবে নমুনা pusher ইনস্টল করতে
https://youtu.be/FqhM6OvhjsE
তাপ মুক্তির হার কত?
তাপ মুক্তির হার (HRR) হলঅগ্নির শক্তি মুক্তির হারএইচআরআরকে ওয়াট (ডাব্লু) একক হিসাবে পরিমাপ করা হয়, যা আন্তর্জাতিক সিস্টেমের একক যা প্রতি সেকেন্ডে এক জোলে সমান।
