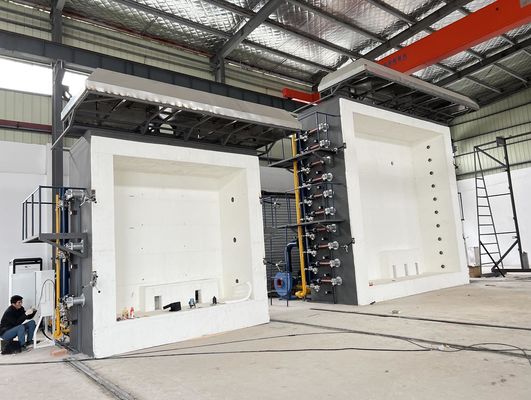

উল্লম্ব 1000w উচ্চ তাপমাত্রা চেম্বার ফার্নেস 20-40℃ 20-80% Rh

উচ্চ তাপমাত্রা উল্লম্ব চুলা

I. প্রয়োগের ক্ষেত্রঃ

1.1 উল্লম্ব বিভাজক উপাদানগুলির খোলার মধ্যে ইনস্টল করা দরজা এবং শাটার সেটগুলির অগ্নি প্রতিরোধের পরীক্ষার জন্য প্রযোজ্য; যেমন hinged দরজা, pivot দরজা, অনুভূমিক স্লাইডিং দরজা,উল্লম্ব স্লাইডিং দরজা, (লিঙ্ক স্লাইড ডোর এবং সেকশনাল ডোর সহ), রোলিং ডোর, অন্যান্য স্লাইডিং, ভাঁজ ডোর, ফ্ল্যাপ ডোর, প্যানেল যা দেয়ালে সরানো যেতে পারে ইত্যাদি,পাশাপাশি দরজা ছাড়া দরজা এবং shutters সঙ্গে বিল্ডিং দরজা আগুন প্রতিরোধের পরীক্ষা.

II. মানদণ্ড

2.1 BS EN 1364-1:2015 মানের সাথে সামঞ্জস্যঃ "অ-লোডের জন্য অগ্নি প্রতিরোধের পরীক্ষা পার্ট 1: দেয়াল

2.2 মান BS EN 1364-3: 2014 এর সাথে সামঞ্জস্যঃ "অ-লোড বহনকারী দেয়ালগুলির জন্য অগ্নি প্রতিরোধের পরীক্ষা। পার্ট 1: পর্দা দেয়াল। সম্পূর্ণ কাঠামোগত অখণ্ডতা সমন্বয়"।

2.3 স্ট্যান্ডার্ড BS EN 1364- 4: 2014 এর সাথে সামঞ্জস্য "অ-লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা। পার্ট 4 পর্দা প্রাচীর, উপাদান কনফিগারেশন

2.4 BS EN 1365-1:2012 "লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট 1: দেয়াল" মেনে চলুন।

2.5 BS EN 1365-5:2004 এর সাথে সামঞ্জস্য "লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট 5: ব্যালকোন এবং পাথর

2.6 BS EN 1365-6:2004 এর সাথে সামঞ্জস্য "লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা অংশ 6: সিঁড়ি

2.7 BS EN 1366-2:2015 "সার্ভিস ইনস্টলেশনের অগ্নি প্রতিরোধের পরীক্ষা পার্ট ২ অগ্নি নির্বাপক

2.8 BS EN 1366-3:2009 "সার্ভিস ইনস্টলেশনের অগ্নি প্রতিরোধের পরীক্ষা পার্ট 3 জলরোধী সীল

2.9 BS EN 1366-5:2010 "সার্ভিস ইনস্টলেশনের অগ্নি প্রতিরোধের পরীক্ষা পার্ট 5 অক্জিলিয়ারী পাস এবং বায়ুচলাচল শ্যাফ্ট

2.10 BS EN 1634-1:2014+A1:2018 এর সাথে সামঞ্জস্য "দরজা এবং ক্যাপ সমন্বয়গুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট 1 দরজা এবং ক্যাপগুলির আগুন

3.12 BS EN 1634-2:2008 এর সাথে সামঞ্জস্য "দরজা, শাটার এবং অপারেবল উইন্ডো আনুষাঙ্গিক এবং সমন্বয়গুলির জন্য বিল্ডিং হার্ডওয়্যার উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট 2

3.13 মান BS EN 1634-3: 2004 "দরজা এবং fascia উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট 3 ধোঁয়া দরজা এবং fascia" এর সাথে সম্মতি।

3.14 BS EN 13381-2: 2014 এর সাথে সামঞ্জস্য "অগ্নি প্রতিরোধের জন্য উপাদানগুলির অবদান নির্ধারণের জন্য পরীক্ষার পদ্ধতি। উল্লম্ব কাঠামোর সুরক্ষা

3.15 স্ট্যান্ডার্ড BS EN 13381-4:2013 এর সাথে সামঞ্জস্য "অঙ্গগুলির অগ্নি প্রতিরোধের অবদান নির্ধারণের জন্য পরীক্ষার পদ্ধতি অংশ 4 ইস্পাত কাঠামোর প্যাসিভ সুরক্ষা

3.16 স্ট্যান্ডার্ড BS EN 13381-7:2019 এর সাথে সামঞ্জস্য) "আগুন প্রতিরোধের জন্য অঙ্গগুলির অবদান নির্ধারণের জন্য পরীক্ষার পদ্ধতি Part 7 কাঠের অঙ্গগুলির উপর প্রয়োগ করা সুরক্ষা

3.17 স্ট্যান্ডার্ড BS EN 13381-8: 2013 এর সাথে সামঞ্জস্য "স্টিলের অঙ্গগুলির অগ্নি প্রতিরোধের নির্ধারণের জন্য পরীক্ষার পদ্ধতি স্টিলের অঙ্গগুলির জন্য সুরক্ষা পদ্ধতি প্রয়োগ করা হয়

3.18 স্ট্যান্ডার্ড BS EN 13381-9: 2015 এর সাথে সামঞ্জস্য "অঙ্গগুলির অগ্নি প্রতিরোধের অবদান নির্ধারণের জন্য পরীক্ষার পদ্ধতি। ওয়েব খোলার সাথে ইস্পাত বিমগুলির জন্য অগ্নি সুরক্ষা সিস্টেমগুলির প্রয়োগ

3.19 স্ট্যান্ডার্ড ASTM E119: 2012 "বিল্ডিং স্ট্রাকচার এবং উপকরণগুলির জন্য অগ্নি পরীক্ষার পদ্ধতি" মেনে চলে

3.20 স্ট্যান্ডার্ড ইউএল ১০বিঃ ২০০৮ স্ট্যান্ডার্ড ফায়ার টেস্ট অফ ডোর অ্যাসেম্বলি

3.২১ ইউএল ১০সিঃ ২০০৯ স্ট্যান্ডার্ড ফায়ার টেস্ট অফ ডোর অ্যাসেম্বলিজ আউট পজিটিভ প্রেসার

III. প্রধান পারফরম্যান্স বৈশিষ্ট্যঃ

3.১ একটি চুলা একাধিক উদ্দেশ্যে ব্যবহার করা যেতে পারে এবং একাধিক মানের সাথে সামঞ্জস্যপূর্ণ হতে পারে।

3.২ প্রতিটি রাস্তার তাপমাত্রা, চাপ এবং প্রবাহের হার সহ বিভিন্ন দিকের তথ্য সংগ্রহ এবং বিশ্লেষণের জন্য উচ্চ-নির্ভুলতা অর্জন কার্ড গ্রহণ করুন,ক্ষুদ্র কম্পিউটারের মাধ্যমে প্রক্রিয়া এবং নিয়ন্ত্রণ যা জ্বলন সময় বাস্তব তথ্যের রিয়েল-টাইম পুনরুত্পাদন তৈরি করে, এবং সরাসরি মাইক্রো কম্পিউটার বিশ্লেষণ এবং নির্ধারণ দ্বারা ফলাফল প্রাপ্ত; পুরো মেশিনটি উচ্চ মানের ডিভাইসগুলি গ্রহণ করে যাতে সিস্টেমটি উচ্চমানের, উচ্চ গতির অপারেশন এবং উন্নত হয় তা নিশ্চিত করা যায়.

3.3 উচ্চ-নির্ভুলতা অর্জন কার্ড + মাল্টি-সার্কিট মডিউল + পিএলসি + কম্পিউটার গ্রহণ করুন এবং চমৎকার স্থিতিশীলতা, পুনরাবৃত্তিযোগ্যতা এবং পুনরুত্পাদনযোগ্যতার সাথে পিআইডি স্বয়ংক্রিয় নিয়ন্ত্রণ মোড বাস্তবায়ন করুন।

3.4 উইন্ডোজ এক্সপি অপারেশন ইন্টারফেস এবং ল্যাবভিউ গ্রহণ করে, বিশ্বব্যাপী যথার্থ সরঞ্জামগুলির জন্য একটি বিশেষ বিকাশ সফ্টওয়্যার, ইন্টারফেস স্টাইলটি তাজা, সুন্দর এবং সহজ। পরীক্ষার সময়,পরিমাপের ফলাফল বাস্তব সময়ে প্রদর্শিত হয় এবং নিখুঁত বক্ররেখা গতিশীলভাবে আঁকা হয়, এবং তথ্য স্থায়ীভাবে সংরক্ষণ, পড়া এবং মুদ্রণ করা যেতে পারে। উচ্চ বুদ্ধিমত্তা, নির্দেশিত মেনু অপারেশন, সহজ এবং স্বজ্ঞাত বৈশিষ্ট্য, যাতে পরীক্ষার ফলাফল আরো সঠিক হয়।

3.5 চুলার ডিজাইন জীবন 15 বছরেরও বেশি এবং চুলাটি আমেরিকান GOVMARK (Gomak) প্রযুক্তির সাথে নির্মিত। পাঁচ স্তর কাঠামো, যখন অভ্যন্তরীণ স্তর তাপমাত্রা 1300 °C হয়,বাইরের স্তর তাপমাত্রা রুম তাপমাত্রা; দীর্ঘ সেবা জীবন, অভ্যন্তরীণ স্তর (পরিধান অংশ) এর নিরোধক উপাদান সহজেই প্রতিস্থাপন করা হয়।

3.6 একাধিক নিরাপত্তা সুরক্ষা ব্যবস্থা যার মধ্যে রয়েছে বায়ু নল তাপ সুরক্ষা, চাপ মুক্ত সুরক্ষা, ফুটো সুরক্ষা, গ্যাস ফুটো সনাক্তকরণ, গ্যাস লাইনের নিরাপত্তা সুরক্ষা,সমস্ত দিক থেকে নিরাপত্তা ফ্যাক্টর বাড়ানোর জন্য বার্নার নিরাপত্তা সুরক্ষা এবং অন্যান্য নিরাপত্তা সুবিধা.

3.7 চুলা থেকে উত্তোলিত উচ্চ তাপমাত্রার গরম বাতাস জল-শীতল এবং বায়ু-শীতল হয়, এবং পানি সঞ্চালিত জল ব্যবহার করে, যা শক্তি সংরক্ষণ উন্নত করে।

৪. চুলার কাঠামোগত নকশা

4.1 চুলা নির্মাণঃ চুলাটি 15 বছরেরও বেশি সময় ধরে চলার জন্য ডিজাইন করা হয়েছে, এবং চুলাটি মার্কিন যুক্তরাষ্ট্রের GOVMARK (Gomak) প্রযুক্তি ব্যবহার করে নির্মিত হয়েছে। পাঁচ স্তরের কাঠামো,যখন অভ্যন্তরীণ স্তর 1300°C হয়, বাইরের স্তরের তাপমাত্রা ঘরের তাপমাত্রা; দীর্ঘ সেবা জীবন, অভ্যন্তরীণ স্তরের নিরোধক উপাদান (পরিধান অংশ) প্রতিস্থাপন করা সহজ।বাইরে থেকে ভিতরে, নিম্নরূপঃ প্রথম স্তরটি একটি ইস্পাত ফ্রেম; দ্বিতীয় স্তরটি রেড ইট দিয়ে তৈরি করা হয়েছে; তৃতীয় স্তরটি উচ্চ-তাপমাত্রার অগ্নি প্রতিরোধী অ্যাজবেস্টস;চতুর্থ স্তর হল অগ্নিরোধী ইট; পঞ্চম স্তরটিতে জিরকনিয়ামের উচ্চ তাপমাত্রা কাঠের ধাতু রয়েছে, যার তাপমাত্রা 1600°C।

4.২ উচ্চ তাপমাত্রা প্রতিরোধী উপাদান।

4.2.1 অগ্নি প্রতিরোধী ইটঃ সর্বোচ্চ তাপমাত্রা প্রতিরোধের জন্য ব্যবহারের তাপমাত্রা 1750 °C, দীর্ঘ সময় উচ্চ তাপমাত্রা প্রতিরোধের 1600 °C, বাল্ক ঘনত্ব 1.0g/cm3,ঘরের তাপমাত্রায় কম্প্রেশন শক্তি 3 এর চেয়ে বেশি.2MPa, 1400 °C পুনরায় জ্বলন্ত লাইন পরিবর্তন 0.5%, 0.4W/m - K এর চেয়ে ভাল তাপ পরিবাহিতা।

4.2.২ ইন্ডাস্ট্রিয়াল রেফ্র্যাক্টরি বন্ডারঃ ব্যবহারের তাপমাত্রা ১৪০০°সি।

4.2.3 উচ্চ তাপমাত্রা প্রতিরোধী কাঠের চুলাঃ জিরকনিয়াম ধারণকারী উচ্চ তাপমাত্রা প্রতিরোধী কাঠের ব্যবহার, 50mm এর বেধ, 1600 °C এর দীর্ঘ সময় প্রতিরোধী তাপমাত্রা,শিল্প চুলা বিশেষ বিচ্ছিন্নতা উপকরণ.

4.3 কাঠামোর উপাদানঃ "ইন্ডাস্ট্রিয়াল ফার্নেস ডিজাইন ম্যানুয়াল" (তৃতীয় সংস্করণ) অনুযায়ী নির্বাচন, অধ্যায় 11 - ফার্নেসের কাঠামোগত অংশ, বিভাগ 3 - ইস্পাত নির্বাচন, ফার্নেসের স্তম্ভ, পাশের স্তম্ভ,আর্ক ফুট বিম, জোর ক্রসবিম এবং টাই রড ইত্যাদি Q235-A ইস্পাত চয়ন করুন, চুল্লি বাইরের প্রাচীর ইস্পাত প্লেট Q215-A ইস্পাত চয়ন করুন। চুল্লি ইস্পাত উপাদানঃ Q235 কম নয়; চুল্লি ইস্পাত প্লেটঃ বেধ ≥ 3 মিমি।স্টিলের ফ্রেম ব্যবহার করে অনুভূমিক চুলা শরীরের উপাদান, প্রতিস্থাপনযোগ্য।

4.4 চুলার আকারঃ 3000mm (W) * 3000mm (H) * 1500mm (D) ।

4.5 চুলা ইস্পাত কাঠামো এবং পাইপ ক্ষয় প্রতিরোধী চিকিত্সাঃ তিন স্তর আবরণ ব্যবহার করে, সব উচ্চ তাপমাত্রা প্রতিরোধী ক্ষয় প্রতিরোধী আবরণ, কালো এবং ধূসর বাইরের স্তর।
