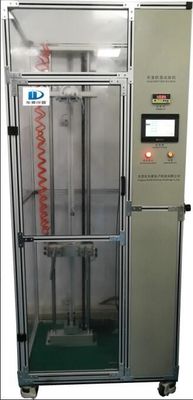

টাচ স্ক্রিন + পিএলসি ল্যাব টেস্টিং সরঞ্জাম ল্যাপটপ কম্পিউটার ড্রপ টেস্ট মেশিন

1পণ্যের প্রয়োগ

এই ডিভাইসটি ব্যবহার করা হয় পণ্যটির কার্যকারিতার উপর পণ্যটির প্রভাব মূল্যায়নের জন্য যখন এটি পণ্যটির প্রকৃত ব্যবহারের সময় অপ্রত্যাশিতভাবে পড়ে যায়।এটি মোবাইল ফোনের মতো ছোট আকারের ইলেকট্রনিক পণ্যগুলির জন্য উপযুক্ত, পিএডি, ই-বুক এবং ইলেকট্রনিক ডিকশনারি যা নির্দিষ্ট দিক বা নির্দিষ্ট অবস্থানে পড়ার জন্য পরীক্ষা করা হবে।

2সিস্টেমের কাঠামো এবং নীতি

নীতি বর্ণনাঃ সিস্টেমটি পিএলসির সাথে যোগাযোগের জন্য টাচ স্ক্রিন ব্যবহার করে, ড্রপ মেকানিজমের উপর শোষণ কাপ ক্ল্যাম্প চালানোর জন্য সার্ভো মোটরটি নিয়ন্ত্রণ করে,এবং ড্রপ পরীক্ষা উপলব্ধি করতে unhooking ডিভাইস এবং স্তন্যপান কাপ কর্ম সঙ্গে সহযোগিতা. ৩ টি ভিন্ন দিকের শোষণ কাপ ব্যবহারকারীর পণ্যের প্রান্ত, কোণ এবং মুখের ড্রপ পরীক্ষার জন্য।

3পণ্যের বৈশিষ্ট্য

3.1 ডাবল কলাম লিনিয়ার লেয়ার গাইডেন্স, সার্ভো মোটর + টাইমিং বেল্ট ড্রাইভ উত্তোলন, পরীক্ষার উচ্চতা স্বতঃস্ফূর্তভাবে সেট করতে পারেন, বহিরাগত এনকোডার সরাসরি প্রকৃত উত্থান অবস্থান সনাক্ত করে,পজিশনিং আরো সঠিক

3.2 নমুনার বহু-কোণ পরীক্ষা অর্জনের জন্য তিনটি ভিন্ন কোণযুক্ত শোষণ কাপ, স্বয়ংক্রিয় আনয়নমূলক অ্যাডসরপশন ফাংশন, প্রতিটি কোণে দুটি শোষণ কাপ,উল্লম্বভাবে পড়ার সময় কোণ বিপরীত এড়ানো

3.3 টাচ স্ক্রিন + উচ্চ প্রতিক্রিয়া পিএলসি নিয়ন্ত্রণ, এবং সমস্ত বৈদ্যুতিক নিয়ন্ত্রণ অংশ আমদানি পণ্য সম্পূর্ণ সেট ব্যবহার, প্রতিক্রিয়া গতি দ্রুত, অপারেশন আরো স্থিতিশীল,এবং তথ্য যেমন ত্বরণ, সর্বোচ্চ অবতরণ গতি এবং পরীক্ষার সময় পরিমাপ করা যেতে পারে।

3.4 সম্পূর্ণরূপে বন্ধ পেরিফেরিয়াল ফ্রেম এবং ইলেক্ট্রোম্যাগনেটিক লক সহ সুরক্ষিত দরজা অপারেটরের নিরাপত্তার জন্য আরও নির্ভরযোগ্য সুরক্ষা প্রদান করে

3.5 বৃহত্তর শোষণের জন্য উচ্চ প্রবাহের ভ্যাকুয়াম জেনারেটর নির্বাচন করুন এবং বৃহত্তর নমুনাগুলির জন্য পরীক্ষা করুন

3.6 দ্রুত ভ্যাকুয়াম ক্ষতিপূরণ ফাংশন পরীক্ষার নমুনা এবং স্তন্যপান কাপের সংযুক্তি হ্রাস এবং ড্রপ আরো সঠিক

3.7 ড্রপ প্লেটটি সরাসরি মাটিতে স্থাপন করা হয় যাতে অন্যান্য কারণগুলি এড়ানো যায়, যা পরীক্ষাটিকে বাস্তবতার কাছাকাছি করে তোলে।

4প্রধান কাজ

4.১ দিকনির্দেশক ড্রপ টেস্ট

4.২ মুক্ত পতনের পরীক্ষা

4.3 স্বয়ংক্রিয় এবং ম্যানুয়াল ফাংশন

4.4 রেফারেন্স উচ্চতা ক্ষতিপূরণ ফাংশন

4.5 ড্রপ উচ্চতা, শেষ গতি এবং পরীক্ষার সংখ্যা সেট করা যেতে পারে

4.6 দ্রুত ভ্যাকুয়াম ক্ষতিপূরণ

4.7 ডেটা পরিমাপ ফাংশন, অটোমেটিকভাবে ত্বরণ, অবতরণ গতি, পরীক্ষার সময় ইত্যাদি গণনা;

4.8 সম্পূর্ণরূপে বন্ধ নিরাপত্তা দরজা সুরক্ষা ফাংশন (নিরাপত্তা দরজা খোলা, সরঞ্জাম শুরু না, অপারেটর নিরাপত্তা রক্ষা)

5. প্রযুক্তিগত পরামিতি

5.1 ড্রপ উচ্চতাঃ এটি 400-1800 মিমি পরিসীমা মধ্যে সেট করা যেতে পারে, স্থানচ্যুতি সঠিকতা ± 1 মিমি, এবং ড্রপ সময় পূর্ণ ত্বরণঃ ত্রুটি 0.2g মধ্যে।নমুনাটি ডিভাইসের মাধ্যমে 1 মিটার উচ্চতা থেকে পড়ে এবং মেঝেতে যোগাযোগের সময় তাত্ক্ষণিক গতি >4 ছিল.2 m/s. ড্রপ পৃষ্ঠের বিচ্যুতিঃ পণ্যের দিকনির্দেশনা এবং প্রাথমিক বিচ্যুতি অবতরণের সময় 5° এর বেশি নয়। যদি এটি 5° এর বেশি হয়, এটি একটি ব্যর্থ ড্রপ পরীক্ষা;নিয়ন্ত্রিত পতনের সাফল্যের হার > 99%.

5.২ পতনের কোণঃ ০°, ৪৫°, ৯০°, ২টি বড় চেহারা, ৪টি দিক, ৮টি প্রান্ত এবং ৪টি কোণ ধাতুপট্টাবৃত নমুনার যা পড়ে যেতে পারে

5.3 প্রাসঙ্গিক মানঃ পণ্যটি IEC68-2-32 মান মেনে চলে

5.4 সাকশন কাপ স্পেসিফিকেশন এবং পরিমাণঃ Ф16mm সাকশন কাপ, 6

5.5 পরীক্ষার তথ্যঃ পতনের উচ্চতা, ত্বরণ, শেষ গতি, পরীক্ষার সময়, পরীক্ষার সংখ্যা ইত্যাদি

5.6 পরীক্ষার নমুনার ওজনঃ সর্বোচ্চ অনুমোদিত 1000g

5.7 ড্রপ পৃষ্ঠের আকারঃ 350*350*50 মিমি

5.8 ড্রপ পৃষ্ঠ উপাদানঃ (কাস্টমাইজ করা যাবে)

সাদা গ্রানাইটিক গ্রানাইট, পৃষ্ঠটি পোলিশ করা হয়েছে, কোন সুস্পষ্ট স্ক্র্যাচ, গর্ত এবং ঘা নেই; বেধ 49 ~ 51 মিমি; সমতলতা < 1 মিমি। ড্রপ মেশিনে স্থিরভাবে স্থাপন করার পরে,32g ভর ইস্পাত বল 50cm উচ্চতা থেকে বিনামূল্যে পড়া হয়, এবং ঝাঁকুনির উচ্চতা 30-40 সেমি; উচ্চতা 100 সেমি উচ্চতা থেকে অবাধে ড্রপ করা হয়, এবং ঝাঁকুনির উচ্চতা 70 থেকে 80 সেমি পর্যন্ত হয়।

পরিদর্শন পদ্ধতিঃ একটি ভ্যাকুয়াম ক্লিনার এবং একটি কাপড় ব্যবহার করে পৃষ্ঠ অপসারণ, এবং তারপর একটি bump আছে কিনা চাক্ষুষভাবে অনুভব করতে পাম দিয়ে পৃষ্ঠ স্পর্শ; যদি আপনি স্বজ্ঞাতভাবে কাঁটা অনুভব করতে পারেন,উপরিভাগটি অযোগ্য.

কাঠের বোর্ডঃ 3 সেমি পুরু উচ্চ ঘনত্বের কাঠের বোর্ড। মানের 130 গ্রাম ইস্পাত বল 50 সেমি উচ্চতা থেকে পড়ে, ঝাঁকুনি উচ্চতা 10-15 সেমি; উচ্চতা 70 সেমি থেকে পড়ে, এবং ঝাঁকুনি উচ্চতা 15 সেমি-20 সেমি।

5.9 ড্রপ পৃষ্ঠের রুক্ষতাঃ মার্বেল এবং সিমেন্ট বোর্ডের রুক্ষতার মান যথাক্রমে ০.৫৯μm এবং ১.২৯μm (রেফারেন্স ডেটা) ।

6.কাজের পরিবেশ এবং স্টোরেজ পরিবেশের প্রয়োজনীয়তা

6.1 কাজের তাপমাত্রা এবং আর্দ্রতাঃ তাপমাত্রা 18 °C ~ 30 °C, আর্দ্রতা 40% ~ 60% (অ-কন্ডেনসিং)

6.2 স্টোরেজ তাপমাত্রা এবং আর্দ্রতাঃ তাপমাত্রা -১০ °C ~ ৬০ °C, আর্দ্রতা ৪০% ~ ৬০% (অ-কন্ডেনসিং)
