আইএসও 8124-4 অ্যালু অ্যালাই ইমপ্যাক্ট হেড অ্যাক্সিলেরোমিটার ছাড়া সুইং এলিমেন্টস থেকে

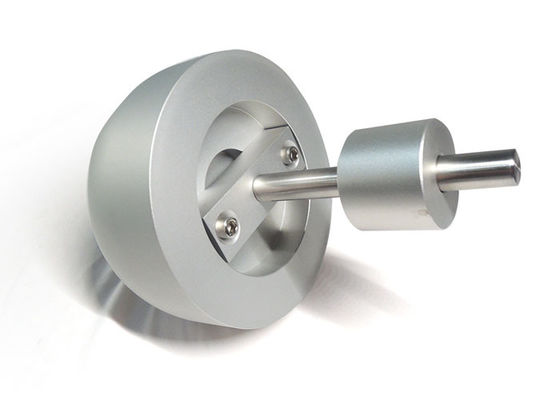

সুইং উপাদান থেকে ISO 8124-4 ইমপ্যাক্ট হেড (অ্যাক্সিলোমিটার ছাড়া)

পণ্যের তথ্য

টেস্ট ভর, একটি অ্যালুমিনিয়াম গোলক বা 80 মিমি ± 3 মিমি ব্যাসার্ধের আধা-গোলক এবং মোট ভর নিয়ে গঠিত
(অ্যাক্সিলোমিটার সহ) 4,6 কেজি ± 0,05 কেজি।পৃষ্ঠের মধ্যে প্রভাবিত অংশ এবং আঘাত
অ্যাক্সিলোমিটার হবে একজাতীয় এবং শূন্যতা থেকে মুক্ত।অ্যাক্সিলোমিটারের সাথে তারের সংযুক্ত করা হবে
এমনভাবে স্থাপন করা হবে যাতে পরীক্ষার ভরের ভরের উপর প্রভাব ন্যূনতম হয়

টেস্ট স্ট্যান্ডার্ড
ISO8124-4 6.4.1

পদ্ধতি

প্রস্তুতকারকের নির্দেশাবলী অনুসারে পরীক্ষা করার জন্য সুইং উপাদানটি একত্রিত করুন এবং ইনস্টল করুন।
সাসপেনশনের মাধ্যমে দোলকে স্থগিত করুন যা সুইংয়ের সাথে সরবরাহ করা হয়েছে এবং সর্বাধিক
উচ্চতা যে এই অনুমতি দেয়.যদি দড়ি বা তারগুলি সাসপেনশনের মাধ্যম হয় তবে সেগুলিকে প্রসারিত করার প্রয়োজন হতে পারে
পরীক্ষার সময় সুইং রিলিজ হলে মসৃণ ভ্রমণের অনুমতি দেওয়ার জন্য।প্রয়োজন হলে, একটি লোড প্রয়োগ করুন, উদাহরণস্বরূপ,
প্রতিটি দড়ি বা তারের শেষ পর্যন্ত 5 কেজি এবং 6 ঘন্টা বা দড়ি বা তারগুলি সোজা না হওয়া পর্যন্ত রেখে দিন।
সেট-আপের সমস্ত অংশ সামঞ্জস্য করুন যাতে পরীক্ষার ভরের জন্য সাসপেন্ডিং চেইনগুলি এর মাধ্যমের সমান্তরাল হয়
সুইং উপাদান জন্য সাসপেনশন.
স্থগিত করুন এবং পরীক্ষার ভর সামঞ্জস্য করুন যাতে সুইং উপাদানের যোগাযোগ বিন্দু এবং পরীক্ষার কেন্দ্র
ভর পরীক্ষার ভরের মাধ্যাকর্ষণ কেন্দ্র হিসাবে একই অনুভূমিক সমতলে থাকে।পরীক্ষার জন্য চেইন নিশ্চিত করুন
ভর পেঁচানো হয় না এবং পরীক্ষার ভর একটি উল্লম্ব লাইনে ঝুলে থাকে।
চেইন, দড়ি, তার বা অন্যান্য দ্বারা সমর্থিত সুইং উপাদানগুলির পাশে একটি সূচক চিহ্ন সংযুক্ত করুন
অ অনমনীয় সাসপেন্ডিং উপাদান।স্থগিত সদস্যের যে কোনো অংশে সূচক চিহ্ন থাকতে পারে
অবিলম্বে বিনামূল্যে ঝুলন্ত বিশ্রাম অবস্থানে পিভট পয়েন্ট নীচে.
চেইন, দড়ি, তার বা অন্যান্য নন-রিজিড সাসপেন্ডিং উপাদান দ্বারা সমর্থিত সুইং উপাদানগুলি
পিভট পয়েন্ট এবং সূচকের মধ্য দিয়ে একটি সরল রেখার পার্শ্ব-দর্শন অভিক্ষেপ পর্যন্ত তাদের ভ্রমণের চাপ বরাবর উত্থাপিত হয়
চিহ্নটি উল্লম্বের সাথে 60° ± 1° একটি কোণ গঠন করে।একবার বরখাস্ত করা সদস্যকে পরীক্ষার অবস্থানে উত্থাপন করা হলে,
কিছু বক্রতা স্থগিত উপাদান উত্পাদিত হবে.স্থগিত সদস্য পদ সামঞ্জস্য করুন
বক্রতা নির্ধারণ করুন যা একটি স্থিতিশীল গতিপথ প্রদান করে।
