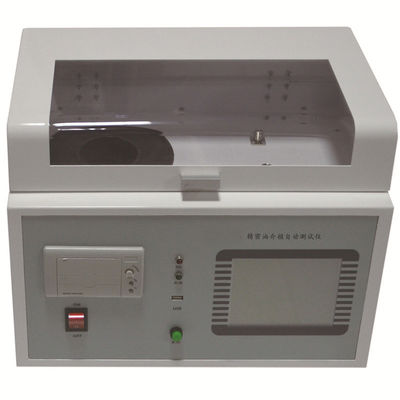

আইইসি ৬০২৪৭ আইসোলেশন অয়েল ডিলেক্ট্রিক ক্ষতি এবং প্রতিরোধের পরীক্ষক

পরিচিতিআইসোলেশন তেল ডায়েলক্ট্রিক ক্ষতি এবং প্রতিরোধের পরীক্ষক

Insulation oil dielectric loss conductivity tester is used for insulating oil and other liquid insulating media dielectric loss angle and Volume resistivity test of the integrated structure of high precision instrumentsএটি সম্পূর্ণরূপে GB/T 5654-2007 জাতীয় মান এবং DL/T421 পাওয়ার স্ট্যান্ডার্ড মেনে চলে।
DL/T421 পাওয়ার স্ট্যান্ডার্ড; ডাইলেক্ট্রিক ক্ষতি তেল কাপ, তাপমাত্রা নিয়ামক, তাপমাত্রা সেন্সর, ডাইলেক্ট্রিক ক্ষতি পরীক্ষা ব্রিজ, এসি পরীক্ষার শক্তি সরবরাহ, স্ট্যান্ডার্ড ক্যাপাসিটার অভ্যন্তরীণ একীকরণ,উচ্চ প্রতিরোধের পরীক্ষকইত্যাদি।
পরীক্ষার পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড ক্যাপাসিটর, উচ্চ প্রতিরোধ মিটার, ডিসি উচ্চ ভোল্টেজ উত্স এবং অন্যান্য প্রধান উপাদান। গরম করার অংশটি সর্বাধিক উন্নত উচ্চ ফ্রিকোয়েন্সি ইন্ডাকশন গরম করার পদ্ধতি গ্রহণ করে।
গরম করার অংশটি সর্বাধিক উন্নত উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন গরম করার পদ্ধতি গ্রহণ করে, যার তেল কাপ এবং গরম করার শরীরের মধ্যে যোগাযোগহীনতার সুবিধা রয়েছে, অভিন্ন গরম,দ্রুত গতি এবং সুবিধাজনক নিয়ন্ত্রণ.
সুবিধাজনক এবং অন্যান্য সুবিধা। এসি পরীক্ষার পাওয়ার সাপ্লাই এসি-ডিসি-এসি রূপান্তর পদ্ধতি গ্রহণ করে, কার্যকরভাবে ডিলেক্ট্রিকের ইউটিলিটি ভোল্টেজ এবং ফ্রিকোয়েন্সির ওঠানামা এড়ায়
এমনকি যদি জেনারেটর বিদ্যুৎ উত্পাদন করছে, যন্ত্রটিও সঠিকভাবে কাজ করতে পারে। অভ্যন্তরীণ স্ট্যান্ডার্ড ক্যাপাসিটারটি এসএফ 6
গ্যাস ভরা তিন-পোল ক্যাপাসিটর, ক্যাপাসিটরের ডাইলেক্ট্রিক ক্ষতি এবং ক্যাপাসিট্যান্স পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা দ্বারা প্রভাবিত হয় না,দীর্ঘ সময়ের ব্যবহারের পর যন্ত্রের সঠিকতা নিশ্চিত করা.
এটি নিশ্চিত করে যে দীর্ঘ সময়ের ব্যবহারের পরেও যন্ত্রের নির্ভুলতা ধারাবাহিক থাকে।
যন্ত্রটি একটি বড় স্ক্রিন (320 × 240) স্পর্শ স্ক্রিন প্রদর্শন এবং অভ্যন্তরীণ ডিজিটাল প্রযুক্তি, সমস্ত বুদ্ধিমান স্বয়ংক্রিয় পরিমাপ এবং একাধিক পরিমাপ মোড দিয়ে সজ্জিত।
(320 × 240) টাচ স্ক্রিন প্রদর্শন, সম্পূর্ণ চীনা মেনু, প্রতিটি ধাপে একটি চীনা প্রম্পট রয়েছে, পরীক্ষার ফলাফল মুদ্রণ করা যেতে পারে।
এটি দক্ষতার সাথে ব্যবহার করার জন্য অপারেটরকে পেশাদার প্রশিক্ষণের প্রয়োজন নেই।

বৈশিষ্ট্য

(1) তেল কাপটি জাতীয় মান GB/T5654-20077/IEC 60247 অনুসারে তিনটি ইলেক্ট্রোড কাঠামো গ্রহণ করে, 2 মিমি এর মেরু ব্যবধানের সাথে,যা ডিলেক্ট্রিক ক্ষতি পরীক্ষার ফলাফলের উপর ভ্রান্ত ক্যাপাসিট্যান্স এবং ডায়রিয়া ফুটোর প্রভাবকে দূর করতে পারে.
(2) যন্ত্রটি মাঝারি ফ্রিকোয়েন্সি ইন্ডাকশন গরম এবং পিআইডি তাপমাত্রা নিয়ন্ত্রণ অ্যালগরিদম গ্রহণ করে। গরম করার পদ্ধতিতে তেল কাপ এবং গরম করার শরীরের মধ্যে যোগাযোগের সুবিধা রয়েছে,অভিন্ন গরম, দ্রুত গতি এবং সুবিধাজনক নিয়ন্ত্রণ, যাতে তাপমাত্রা পূর্বনির্ধারিত তাপমাত্রা ত্রুটি পরিসীমা মধ্যে কঠোরভাবে নিয়ন্ত্রিত হয়।
(3) অভ্যন্তরীণ স্ট্যান্ডার্ড ক্যাপাসিটরটি এসএফ 6 গ্যাস ভরা তিনটি ইলেক্ট্রোড ক্যাপাসিটর, ক্যাপাসিটরের ডাইলেক্ট্রিক ক্ষতি এবং ক্ষমতা পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা দ্বারা প্রভাবিত হয় না,যাতে দীর্ঘ সময় ব্যবহারের পরও যন্ত্রের নির্ভুলতা নিশ্চিত হয়.
(৪) এসি পরীক্ষার পাওয়ার সাপ্লাই এসি-ডিসি-এসি রূপান্তর পদ্ধতি গ্রহণ করে, কার্যকরভাবে ডিলেক্ট্রিক পরীক্ষার নির্ভুলতার উপর ইউটিলিটি ভোল্টেজ এবং ফ্রিকোয়েন্সি ফ্লাকুয়েশনের প্রভাব এড়ায়,এমনকি যদি জেনারেটর বিদ্যুৎ উৎপাদন করে, যন্ত্রটিও সঠিকভাবে কাজ করতে পারে।
(5) নিখুঁত সুরক্ষা ফাংশন। যখন অতিরিক্ত ভোল্টেজ, অতিরিক্ত বর্তমান, উচ্চ ভোল্টেজ শর্ট সার্কিট আছে, যন্ত্র দ্রুত উচ্চ ভোল্টেজ কাটা এবং একটি সতর্কতা বার্তা ইস্যু করতে পারেন।যখন তাপমাত্রা সেন্সর ব্যর্থ হয় বা সংযুক্ত হয় না, একটি সতর্কবার্তা বার্তা জারি করা হয়।
মাঝারি ফ্রিকোয়েন্সি ইনডাকশন গরম করার চুলায় একটি তাপমাত্রা সীমাবদ্ধ রিলে রয়েছে। যখন তাপমাত্রা 120 ডিগ্রি অতিক্রম করে, রিলেটি মুক্তি পায় এবং গরম বন্ধ হয়।
(6) পরীক্ষার পরামিতিগুলির সহজ সেটিং। তাপমাত্রা সেটিং পরিসীমা 0 ≈ 120 °C, এসি ভোল্টেজ সেটিং পরিসীমা
500 ~ 2200V, DC ভোল্টেজ সেটিং ব্যাপ্তি 300 ~ 500V।
(7) বড় স্ক্রিন এলসিডি ডিসপ্লে ব্যবহার, ব্যাকলাইট সঙ্গে, পরিষ্কার প্রদর্শন. বন্ধুত্বপূর্ণ মানুষের মেশিন ইন্টারফেস, শুধু চীনা মেনু অনুরোধ অনুসরণ, ইনপুট কমান্ড,যন্ত্রটি স্বয়ংক্রিয়ভাবে পরীক্ষা করতে পারে. এবং স্বয়ংক্রিয়ভাবে সংরক্ষণ এবং পরীক্ষার ফলাফল মুদ্রণ.
(8) পরীক্ষার ফলাফলের সাথে রিয়েল টাইম ঘড়ি, পরীক্ষার তারিখ এবং সময় সংরক্ষণ, প্রদর্শন এবং মুদ্রণ করা যেতে পারে।
(৯) খালি ইলেক্ট্রোড কাপ ক্যালিব্রেশন ফাংশন।খালি ইলেক্ট্রোড কাপের পরিষ্কার এবং সমাবেশের অবস্থা বিচার করার জন্য খালি ইলেক্ট্রোড কাপের বৈদ্যুতিক ক্ষমতা এবং ডায়েলেক্ট্রিক ক্ষতির ফ্যাক্টর পরিমাপ করুনআপেক্ষিক ক্যাপাসিট্যান্স এবং ডিসি প্রতিরোধের সঠিক গণনা সহজ করার জন্য ক্যালিব্রেশন ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষণ করা হয়।

প্রযুক্তিগত পরামিতি

he তেলের কাপের প্রধান প্রযুক্তিগত পরামিতি

(1) উচ্চ এবং নিম্ন চাপের মধ্যে দূরত্ব 2 মিমি
(2) খালি কাপের বৈদ্যুতিক ক্ষমতা 60±2PF
(3) সর্বোচ্চ পরীক্ষার ভোল্টেজ শিল্প ফ্রিকোয়েন্সি 2000V
(৪) খালি কাপের ডায়েলেক্ট্রিক ক্ষতি tgδ<১×১০-৪
(5) তরল ক্ষমতা প্রায় 40 মিলিমিটার
(6) ইলেক্ট্রোড উপাদান স্টেইনলেস স্টীল
(7) ভলিউম 70mm ((D) × 120mm ((H)
