EN 15194 সাইকেল ফ্রেম ফোর্স ক্লান্তি পরীক্ষক উল্লম্ব অনুভূমিক
| MOQ.: | ১টি ইউনিট |
| মূল্য: | negotiated |
| স্ট্যান্ডার্ড প্যাকিং: | প্লাইউড কেস |
| অর্থ প্রদানের পদ্ধতি: | এল/সি, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| সরবরাহ ক্ষমতা: | 10 ইউনিট / মাস |
উল্লম্ব শক্তি ক্লান্তি পরীক্ষক
,অনুভূমিক শক্তি ক্লান্তি পরীক্ষক
,EN 15194 ক্লান্তি পরীক্ষক

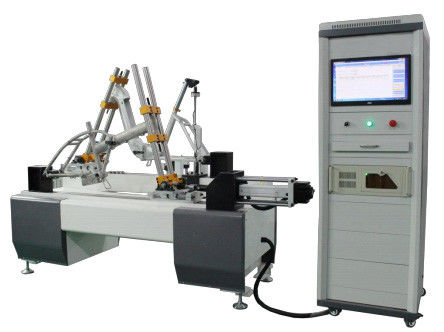

EN 15194 সাইকেল ফ্রেম উল্লম্ব অনুভূমিক শক্তি ক্লান্তি পরীক্ষক
EN 15194 সাইকেল ফ্রেম উল্লম্ব অনুভূমিক শক্তি ক্লান্তি পরীক্ষক প্রয়োগ
ক্লান্তি পরীক্ষা করার জন্য সাইকেল ফ্রেম জন্য এই মেশিন। সাইকেল ফ্রেম মাথা টিউব অনুভূমিক ক্লান্তি পরীক্ষা করতে পারেন, ফ্রেম উল্লম্ব ক্লান্তি পরীক্ষা EN 15194 বৈদ্যুতিক সাইকেল, (ISO4210-6.4.৪) (আইএসও ৪২১০-৬)4.5) আইএসও ৪২১০-৬4.৪ এই পরীক্ষার স্পেসিফিকেশন সব ধরনের ফ্রেমের জন্য।
তৃতীয়ত, সরঞ্জামের প্রধান প্রযুক্তিগত পরামিতি।
পরীক্ষার নীতি
স্ট্যান্ডার্ড EN 15194 ইলেকট্রিক সাইকেল, ISO4210, EN14781 রোডস্টার, EN14766 মাউন্টেন বাইক, EN14764 সিটি কার অনুসারে। CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS,BS নয়টি দেশের পরীক্ষার মান ডিজাইন.
প্রযুক্তিগত পরামিতি
| মেশিনের গঠন | সম্পূর্ণ ইস্পাত কাঠামো, নিয়মিত দূরত্বঃ প্রায় 300 মিমি, ম্যানুয়াল স্ক্রু লক দিয়ে স্থির জয়েন্ট প্লেট। |
| সার্ভো সিলিন্ডার |
২টি গ্রুপ (অনুভূমিক অ্যাকশন * ১টি গ্রুপ; উল্লম্ব অ্যাকশন * ১টি গ্রুপ) সার্ভো সিলিন্ডার অনুভূমিক কর্মঃ টানতে, উভয় দিকের কর্ম করতে চাপুন। |
| সেন্সর ক্ষমতা | 5000 এন ডিস্ক টাইপ সেন্সর |
| অনুভূমিক স্ট্রোক | ± 75 মিমি |
| উল্লম্ব চাল | ± 50 মিমি |
| পরীক্ষার ফ্রিকোয়েন্সি | ০-৫ হার্জ |
| স্থানচ্যুতি সেন্সর | নির্ভুলতা ±1%, ±0.5% সংশোধন নির্ভুলতা (স্ট্যাটিক) সেন্সর গতিশীল নিয়ন্ত্রণ নির্ভুলতা ±5% |
| রিপোর্ট মুদ্রণের বিন্যাস | রিপোর্ট তৈরির জন্য স্ব-সংরক্ষণ পরীক্ষার ফলাফল |
| শক্তির মান বন্ধ লুপ | সম্পূর্ণ স্বয়ংক্রিয় শক্তি মান সমন্বয় 1 সেট |
| আনুষাঙ্গিক | কম্পিউটার হার্ডওয়্যার সেট, শুধুমাত্র একক পরীক্ষা. |
| পাওয়ার সাপ্লাই | ২২০ ভোল্ট/৫০ হার্জ |
| ফিক্সচার | পরীক্ষার ফিক্সচার সেট প্রদান করুনঃ ফ্রেম উল্লম্ব, অনুভূমিক পরীক্ষা |
সরঞ্জামগুলির চিত্র এবং চিত্র
নোটঃ
স্যাডল রিজার্ভের সমতুল্য একটি ইস্পাত বার স্যাডল টিউবটিতে 75 মিমি গভীরতা পর্যন্ত সন্নিবেশ করান। নির্মাতার নির্দেশাবলী অনুযায়ী প্রচলিত ক্ল্যাম্পগুলির সাথে এটি আবদ্ধ করুন।নির্মাতার নির্দেশাবলী অনুযায়ী এটি প্রচলিত clamps সঙ্গে clamps.
বারটির উপরের অংশটি একটি অনুভূমিক পিছনের প্রসারিত দিয়ে সজ্জিত, যার বারটিতে একটি মাউন্ট পয়েন্ট H এবং একটি মাউন্ট উচ্চতা h3 রয়েছে।
এই ফ্রেমের স্যাডলটি সর্বোচ্চ অবস্থানে সামঞ্জস্য করা হলে মাউন্ট পয়েন্ট এইচ স্যাডল ক্ল্যাম্পের কেন্দ্রে অনুরূপ।
F4 মানের একটি পর্যায়ক্রমিক, উল্লম্ব নিচের দিকে গতিশীল শক্তি 70 মিমি পিছনে একটি বিন্দুতে প্রয়োগ করা হয় যা কঠিন ইস্পাত বারের অক্ষের সাথে অনুমানিত প্রসারিততার E ছেদ।
50,000 পরীক্ষার চক্র, সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি 0-5Hz ক্লান্তি পরীক্ষা।
