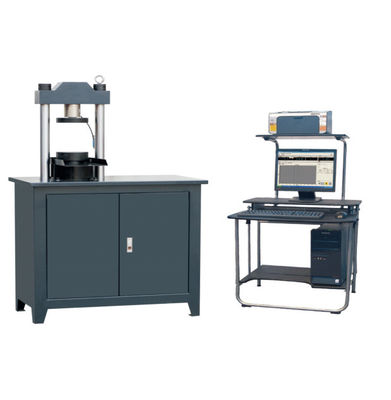

কংক্রিট কম্প্রেসিটিভ স্ট্রেংথ টেস্টিং মেশিন
এয়ার ব্রিক কম্প্রেশন টেস্টিং ইকুইপমেন্ট, কংক্রিট প্রেসার টেস্টিং মেশিন
ভূমিকা
এই মেশিনটি কাঠের উপাদান, ধাতু সমর্থন এবং বিল্ডিং উপকরণ, যেমন ইট, সিমেন্ট, কংক্রিটের নমুনা এবং উপাদান ইত্যাদির সমস্ত ধরণের প্রকৌশল সামগ্রীর কম্প্রেশন পরীক্ষার জন্য ব্যবহৃত হয়। বিশেষ আনুষাঙ্গিক দিয়ে সজ্জিত, এটি নমন বা নমনীয় প্রতিরোধের জন্য ব্যবহার করা যেতে পারে। বিল্ডিং উপকরণ পরীক্ষা এবং লাল ইটের কম্প্রেশন প্রতিরোধী পরীক্ষা।তারা মান নিয়ন্ত্রণ পরীক্ষার বিভাগ, বিশ্ববিদ্যালয় এবং কলেজ, গবেষণা প্রতিষ্ঠান এবং শিল্প ও খনির উদ্যোগের পরীক্ষাগারের জন্য প্রয়োজনীয় পরীক্ষার যন্ত্র।মেশিনটি ASTM E4 এবং ISO 7500-1 আন্তর্জাতিক মান হিসাবে ক্যালিব্রেট করা হয়েছে।এটি ISO 679, ISO 3893, ASTM C39, ASTM C495, ASTM C873, DIN, BS, EN পরীক্ষার পরীক্ষা করতে পারে
মান
জলব কাঠামো
ট্যাঙ্কের হাইড্রোলিক তেল মোটর চালিত উচ্চ চাপ পাম্পের মাধ্যমে তেল সার্কিটে প্রবেশ করে, চেক ভালভ, উচ্চ চাপের ফিল্টার, ডিফারেনশিয়াল প্রেসার ভালভ সেট, সার্ভো ভালভের মধ্য দিয়ে প্রবাহিত হয় এবং সিলিন্ডারে প্রবেশ করে।কম্পিউটার সার্ভো ভালভের খোলার এবং দিক নিয়ন্ত্রণ করতে সার্ভো ভালভকে একটি নিয়ন্ত্রণ সংকেত পাঠায়, যাতে সিলিন্ডারে প্রবাহ নিয়ন্ত্রণ করা যায় এবং একই গতিতে পরীক্ষার শক্তির নিয়ন্ত্রণ উপলব্ধি করা যায়।
বল পরিমাপ সিস্টেম
1. উচ্চ-নির্ভুল পরিবর্ধক এবং A/D রূপান্তরকারী গ্রহণ করা, কোন স্টেজিং ছাড়াই, এবং লোড, সর্বোচ্চ মান, লোডিং গতি এবং শক্তির রিয়েল-টাইম প্রদর্শন;
2. ধ্রুবক গতি লোডিং এবং লোডিং বক্ররেখার রিয়েল-টাইম প্রদর্শন উপলব্ধি করতে পিআইডি ক্লোজড-লুপ নিয়ন্ত্রণ কৌশল গ্রহণ করুন
3. স্বয়ংক্রিয় ব্যবধান সময় এবং ক্রমাগত পরীক্ষা;
4. নমনীয় এবং কোয়েরি এবং পরীক্ষার ফলাফল মুদ্রণ সুবিধাজনক;
নিরাপত্তা সুরক্ষা ডিভাইস
যখন পরীক্ষার শক্তি সর্বাধিক পরীক্ষার শক্তির 3% অতিক্রম করে, ওভারলোড সুরক্ষা, তেল পাম্প মোটর শাটডাউন।
যখন পিস্টন উপরের সীমা অবস্থানে ওঠে, সীমা সুরক্ষা এবং তেল পাম্প মোটর স্টপ।
টেকনিক্যাল প্যারামিটার
| সর্বোচ্চ পরীক্ষা বল (kN) |
60 |
| টেস্ট বল পরিমাপ পরিসীমা (kN) |
2% -100% |
| পরীক্ষা বল ইঙ্গিত মান আপেক্ষিক ত্রুটি |
<±0.5% |
| উপরের এবং নীচের প্লেটেন ব্যবধান (মিমি) |
250 |
| পিস্টন স্ট্রোক (মিমি) |
70 |
| কলামের পিচ (মিমি) |
220 |
| প্লেটেনের আকার (মিমি) |
Φ155 |
| প্রধান মেশিনের মাত্রা (মিমি) |
900*460*1500 |
| মোটর শক্তি (কিলোওয়াট) |
0.75 |
| মোট ওজন (কেজি) |
450 |
কনফিগারেশন তালিকা
| আইটেম |
পরিমাণ |
বিঃদ্রঃ |
| মেশিন |
1 সেট |
তেল সিলিন্ডার, মোটর, তেল পাম্প, সার্ভো ভালভ সহ |
| কম্পিউটার |
1 সেট |
লেনোভো |
| পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা |
1 সেট |
|
| উচ্চ নির্ভুলতা লোড সেন্সর |
1 পিসি |
300KN |
| বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা |
1 সেট |
|
| উপরের এবং নিম্ন চাপ প্লেট |
1 সেট |
|
| নির্দেশ ম্যানুয়াল সামঞ্জস্য শংসাপত্র প্যাকিং তালিকা |
1 সেট |
|
ট্যাগ:কংক্রিট চাপ পরীক্ষার মেশিন, ডিজিটাল ডিসপ্লে চাপ পরীক্ষার মেশিন
