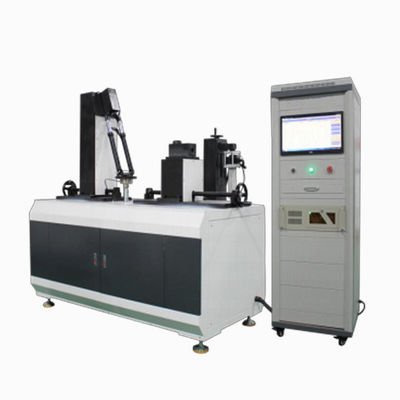

সাইকেল/বাইক ফর্ক বেন্ডিং ফ্যাটিগ টেস্টার এবং ব্যাকওয়ার্ড ইমপ্যাক্ট টেস্টার

EN স্ট্যান্ডার্ড বাইসাইকেল/বাইক ফর্ক বেন্ডিং ফ্যাটিগ টেস্টার এবং ব্যাকওয়ার্ড ইমপ্যাক্ট টেস্টার

পরীক্ষার নীতি

একটি পূর্ণ বিকল্প, চক্রীয় গতিশীল লোড Fo, চাকার সমতলে এবং ফর্ক রাইজারের অক্ষের লম্ব, একটি লোড বহনকারী যন্ত্রে প্রয়োগ করা হয়েছিল যা কাঁটা জয়েন্টের পিভটে ঘোরে।পরীক্ষার চক্র হল 100,000 চক্র এবং পরীক্ষার শক্তির মানগুলি সারণি 9 এ দেখানো হয়েছে। সর্বোচ্চ পরীক্ষার ফ্রিকোয়েন্সি ISO 4210- 3:2014, 4.5-এ বর্ণিত হয়েছে।

যদি প্রয়োগের বিন্দুতে সর্বোচ্চ স্থানচ্যুতি অনমনীয় কাঁটাচামচের জন্য 20% অতিক্রম করে (শক ফর্কের জন্য 40%), পরীক্ষাটি বন্ধ করা হয়।(ISO 4210- 3:2014, 4.6 দেখুন)

100000 রান করার পরে, পরীক্ষা বন্ধ করুন এবং ফাটলগুলির জন্য নমুনাটি সাবধানে পরিদর্শন করুন।যদি ফাটল পাওয়া যায়, পরীক্ষাটি বন্ধ করুন।

যদি, 100000 রান করার পরে, উপরে বর্ণিত হিসাবে নমুনাটি স্থানচ্যুত না হয় এবং তদ্ব্যতীত, নমুনায় কোন ফাটল না থাকে, তাহলে 5.4.1 এ বর্ণিত ইমপ্যাক্ট পরীক্ষা চালিয়ে যান (ল্যান্ডিং উচ্চতার জন্য সারণী 7 দেখুন)।প্রভাব হাতুড়ি রোলারে বিশ্রামে আসার পরে, স্থানচ্যুতি বিকৃতি পরিমাপ করুন এবং ফাটলগুলির জন্য নমুনাটি সাবধানে পরিদর্শন করুন।

1. পিভটে লাগানো ফোর্স-ভারিং ডিভাইস

2. কাঁটাচামচ সমাবেশ সঙ্গে অনমনীয় সমর্থন

ফলিত বল মান

প্রযুক্তিগত পরামিতি
