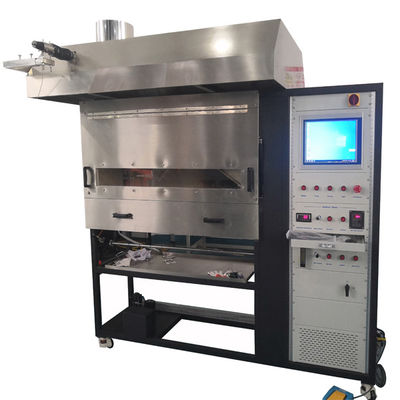

বিল্ডিং মেটেরিয়ালস ফ্ল্যামেবিলিটি টেস্টার রেডিয়েন্ট ফ্লোরিং প্যানেল অ্যাপারেটাস
বৈশিষ্ট্য
১. রেডিয়েন্ট প্লেটের গ্যাস সরবরাহের জন্য ব্লোয়ার অবিচ্ছিন্নভাবে গ্যাস সরবরাহ করতে পারে, যখন এয়ার কম্প্রেসার গ্যাস সরবরাহ করে অবিচ্ছিন্নভাবে।
২. হিট ফ্লাক্স মিটার, চলমান জল সরবরাহ ছাড়াই বহনযোগ্য জল শীতলীকরণ ব্যবস্থা।
৩. চেম্বারের উপরে স্টেইনলেস স্টিলের ভেন্টিলেশন হুড।
৪. হিট এবং ক্ষয়-প্রতিরোধী অ্যালুমিনিয়াম সিলিকেট প্লেটের অভ্যন্তরীণ চেম্বার।
৫. হিট-প্রতিরোধী হানিকম্ব সিরামিক থার্মাল রেডিয়েন্ট প্লেট ৩০০মিমিX৪৫০মিমি, ৩০ ডিগ্রি কোণে হেলানো।
৬. টি-আকৃতির ছিদ্রযুক্ত বার্নার স্বয়ংক্রিয় ইগনিশন সিস্টেম সহ স্বয়ংক্রিয় পুশ সিস্টেমের মাধ্যমে নমুনাকে প্রজ্বলিত করে।
৭. গ্যাস নিয়ন্ত্রণ বোর্ড। সূঁচ ভালভ বার্নারের শিখার উচ্চতা নিয়ন্ত্রণ করে, এমএফসি গ্যাস ফ্লাক্স এবং ডিজিটাল ডিসপ্লে নিয়ন্ত্রণ করে।
৮. ইনভার্টার নিয়ন্ত্রণ ব্লোয়ার আউটপুট, ভেনচুরি বায়ু এবং গ্যাসের অনুপাত নিয়ন্ত্রণ করে, এবং শিখা স্থিতিশীল এবং নির্ভুল।
৯. ছিদ্রযুক্ত ক্যালিব্রেশন অ্যাপারেটাস: উপরের দিকে, বামে বা ডানে ঘুরিয়ে রেডিয়েন্ট প্লেটের আউটপুট সামঞ্জস্য করুন।
১০. আইআর রেডিওমিটার রেডিয়েন্ট প্লেটের তাপমাত্রা দেখায়।
১১. ঐচ্ছিক ধোঁয়া ঘনত্ব পরীক্ষার ব্যবস্থা।
১২. অপটিক্যাল সিস্টেম ২৯০০ ± ১০০ কে আলো উন্নত অপটিক্যাল সিগন্যাল রিসিভার।
১৩. ল্যাবভিউ সফ্টওয়্যার সহ ১৯" পিসি সহ সমন্বিত নকশা।
১৪. ১ পিসি থার্মোকাপল সহ চিমনি, এবং সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত ১ পিসি থার্মোকাপল অভ্যন্তরীণ চেম্বার।
মান
ISO 9239-1 ফ্লোরিং উপাদানের আগুন প্রতিক্রিয়া পরীক্ষা, পার্ট ১, রেডিয়েন্ট তাপের মাধ্যমে ফ্লোরিং উপাদানের দহন কর্মক্ষমতা পরিমাপ।
ISO 9239-2 ফ্লোরিং উপাদানের আগুন প্রতিক্রিয়া পরীক্ষা, পার্ট ২, ২৫কিলোওয়াট/মি² তাপ ফ্লাক্সের সংস্পর্শে শিখার অনুভূমিক বিস্তার পরিমাপ।
ASTM E 648 ফ্লোরিং কভারিং সিস্টেম সিএইচএফ এর জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি তাপ রেডিয়েন্ট শক্তি উৎস সহ।
ASTM E 970 ফ্লোরিং উপাদানের জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি সিএইচএফ অ্যাটিক ফ্লোর ইনসুলেশন তাপ রেডিয়েন্ট শক্তি উৎস ব্যবহার করে উন্মুক্ত।
NFPA 253 তাপ রেডিয়েন্ট শক্তি উৎস সহ ফ্লোর কভারিং সিস্টেমের সিএইচএফ এর জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি।
DIN 4102
স্পেসিফিকেশন
| ডাইমেনশন টেস্টিং চেম্বার |
২২২০(W)×১৫০০(D)×২৬৫০(H)মিমি |
| কন্ট্রোল চেম্বার |
৬০০(W)×৬০০(D)×১৬০০(H)মিমি |
| গ্যাস কন্ট্রোল চেম্বার |
৬০০(W)×৬০০(D)×১০০০(H)মিমি |
| পাওয়ার |
এসি ২২০V, ৫০/৬০Hz, ২৫A |
| ওজন |
২২০কেজি |
| এয়ার সাপ্লাই অপশন প্রোপেন |
৯৫% |
পরীক্ষার প্রতিবেদন
| প্রতিবেদন |
| পরীক্ষামূলক সংস্থা |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| মান |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| পরিচালক |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
পরীক্ষার তারিখ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| পরিবেষ্টিত তাপমাত্রা |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
পরিবেশের আর্দ্রতা |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| সরঞ্জামের মেয়াদ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| পণ্যের নাম |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
নমুনার সিরিয়াল নম্বর |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| মডেল স্পেসিফিকেশন |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| নমুনার আকার |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
ডিভাইস কোড |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| উপাদানের ঘনত্ব (g/m³) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
পরীক্ষার সময় (সেকেন্ড) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ডিবাগ ব্যালেন্স |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| পরীক্ষার ফলাফল: |
| দূরত্ব (মিমি) |
শিখা ফ্রন্ট এন্ড সময় (সেকেন্ড) |
দূরত্ব (মিমি) |
শিখা ফ্রন্ট এন্ড সময় (সেকেন্ড) |
| ৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৫৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ১১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৬১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ১৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৬৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ২১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৭১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ২৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৭৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ৩১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৮১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ৩৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৮৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ৪১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৯১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ৪৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৯৬০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ৫১০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
১১০০ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| শিখার সামনের প্রান্তের দীর্ঘতম দূরত্ব (সেমি) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স (kW/m²) প্রয়োগ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| সর্বোচ্চ শোষণ হার (%) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
১০ মিনিটের শিখার ফ্রন্ট এন্ড পৌঁছানোর দূরত্ব (মিমি) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ১০ মিনিটের ক্রিটিক্যাল রেডিয়েন্ট হিট মান (kW/m²) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
২০ মিনিটের শিখার ফ্রন্ট এন্ড পৌঁছানোর দূরত্ব (মিমি) প্রয়োগ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| ৩০ মিনিটের শিখার ফ্রন্ট এন্ড পৌঁছানোর দূরত্ব (মিমি) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
৩০ মিনিটের ক্রিটিক্যাল রেডিয়েন্ট হিট মান (kW/m²) প্রয়োগ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| শিখা নিভে যাওয়ার সময় (সেকেন্ড) |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
পরীক্ষার সময় পর্যবেক্ষণ করা ঘটনা: প্রয়োগ |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| - অ্যাটিক ফ্লোর ইনসুলেশন উপকরণ উন্মুক্ত |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
- ফ্লোর কভারিংয়ের জন্য গুণমান নিয়ন্ত্রণ এবং পণ্য উন্নয়ন |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
| - ফায়ার সেফটি ইঞ্জিনিয়ারিংয়ে গবেষণা ও উন্নয়ন |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী |
প্রশ্ন ১: এই সরঞ্জামটি কীসের জন্য ব্যবহৃত হয়?
উত্তর ১: এটি ফ্লোর-কভারিং সিস্টেমের ক্রিটিক্যাল রেডিয়েন্ট ফ্লাক্স এবং ফ্লোরিং উপকরণের ধোঁয়া ঘনত্ব পরিমাপ করে, যা রেডিয়েন্ট তাপের অধীনে শিখা কতটা দূরে এবং দ্রুত ছড়িয়ে পড়ে তা নির্ধারণে সহায়তা করে।
প্রশ্ন ২: এটি কোন মানগুলির সাথে সঙ্গতিপূর্ণ?
উত্তর ২: এটি ফ্লোরিং এবং ইনসুলেশন ফ্ল্যামেবিলিটি টেস্টিংয়ের জন্য ISO 9239-1/2, ASTM E648, ASTM E970, এবং NFPA 253 মানগুলির সাথে সঙ্গতিপূর্ণ।
প্রশ্ন ৩: এই যন্ত্রের সাহায্যে কোন উপকরণ পরীক্ষা করা যেতে পারে?
উত্তর ৩: এটি ফ্লোর কভারিং (কার্পেট, রেসিলিয়েন্ট ফ্লোরিং, ল্যামিনেট) এবং অ্যাটিক ফ্লোর ইনসুলেশন উপকরণের জন্য ডিজাইন করা হয়েছে।
প্রশ্ন ৪: ইগনিশন সিস্টেম কিভাবে কাজ করে?
উত্তর ৪: টি-আকৃতির ছিদ্রযুক্ত বার্নারে একটি স্বয়ংক্রিয় ইগনিশন সিস্টেম এবং স্বয়ংক্রিয় পুশ মেকানিজম রয়েছে, যা নমুনাকে সামঞ্জস্যপূর্ণ, নিরাপদ এবং হ্যান্ডস-ফ্রি প্রজ্বলন নিশ্চিত করে।
প্রশ্ন ৫: শীতলীকরণের জন্য কি অবিচ্ছিন্ন জল সরবরাহের প্রয়োজন?
উত্তর ৫: না, হিট ফ্লাক্স মিটারে একটি বহনযোগ্য জল শীতলীকরণ ব্যবস্থা অন্তর্ভুক্ত রয়েছে, তাই কোনও বাহ্যিক চলমান জলের সরবরাহ প্রয়োজন হয় না।
প্রশ্ন ৬: এটি কি ধোঁয়া ঘনত্বও পরিমাপ করতে পারে?
উত্তর ৬: হ্যাঁ, একটি ঐচ্ছিক ধোঁয়া ঘনত্ব পরীক্ষার ব্যবস্থা যা ২৯০০ ± ১০০ কে অপটিক্যাল সিস্টেম সহ মোট ধোঁয়া উৎপাদন পরিমাপের জন্য একীভূত করা যেতে পারে।
প্রশ্ন ৭: কোন শিল্পগুলি সাধারণত এই সরঞ্জাম ব্যবহার করে?
উত্তর ৭: বিল্ডিং মেটেরিয়াল প্রস্তুতকারক, ফায়ার টেস্টিং ল্যাবরেটরি, গবেষণা প্রতিষ্ঠান এবং নিয়ন্ত্রক সংস্থাগুলি এটি গুণমান নিয়ন্ত্রণ, আরএন্ডডি এবং সম্মতি পরীক্ষার জন্য ব্যবহার করে।
প্রশ্ন ৮: পরীক্ষার ডেটা কীভাবে রেকর্ড এবং পরিচালনা করা হয়?
উত্তর ৮: সিস্টেমে স্বয়ংক্রিয় পরীক্ষা নিয়ন্ত্রণ, রিয়েল-টাইম ডেটা লগিং এবং প্রতিবেদন তৈরির জন্য ল্যাবভিউ সফ্টওয়্যার সহ একটি ১৯" পিসি অন্তর্ভুক্ত রয়েছে।
