EN 50399 2022 ওয়্যার এবং ক্যাবলের তাপ মুক্তি পরীক্ষার ডিভাইস

উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম SKYLINE
সাক্ষ্যদান CE
মডেল নম্বার SL817
ন্যূনতম চাহিদার পরিমাণ ১টি ইউনিট
মূল্য negotiated
প্যাকেজিং বিবরণ প্লাইউড কেস
ডেলিভারি সময় 25 কার্যদিবস
পরিশোধের শর্ত T/T, L/C, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা 1 ইউনিট/মাস
পণ্যের বিবরণ
স্কাইলাইন: তারের এবং তারের তাপ মুক্তি পরীক্ষা ডিভাইস মানদণ্ড: DIN EN 50399:2017, EN 50399
বৈদ্যুতিক: 110V এসি 60Hz / 230V এসি 50Hz, 5A পরিবেষ্টিত তাপমাত্রা: অপারেটিং 10°C থেকে 35°C
বিশেষভাবে তুলে ধরা:

জ্বলনযোগ্যতা পরীক্ষা মেশিন

,

শিখা পরীক্ষার ল্যাব
পণ্যের বর্ণনা

DIN EN 50399:2022 স্টেইনলেস স্টীল দ্বি-মুখী গতি জোন সঙ্গে তার এবং তারের তাপ মুক্তি পরীক্ষা ডিভাইস

পণ্যের প্রবর্তন

EN 50399 উল্লম্বভাবে মাউন্ট করা ব্যাঙ্কড তার বা তারের উল্লম্বভাবে মাউন্ট করা তারের বা তারের উল্লম্ব শিখা ছড়িয়ে পড়া, তাপ মুক্তি এবং ধোঁয়া উত্পাদন মূল্যায়নের জন্য যন্ত্র এবং পরীক্ষার পদ্ধতি নির্দিষ্ট করে।বৈদ্যুতিক বা অপটিক্যাল, নির্দিষ্ট শর্তে।EN 50399 অগ্নি পরীক্ষার সময় তাপ মুক্তি এবং ধোঁয়া উত্পাদন পরিমাপ করার জন্য ইনস্টল করা যন্ত্রপাতিগুলির ডিভাইস এবং বিন্যাস এবং ক্যালিব্রেশন বর্ণনা করেইউরোক্লাস B1ca, B2ca, Cca এবং Dca-তে ক্যাবলের শ্রেণীবিভাগের জন্য প্রকার অনুমোদন পরীক্ষার জন্য ব্যবহার করা পরীক্ষার পদ্ধতিগুলি দেওয়া হয়েছে।

প্রযুক্তিগত পরামিতি

1পরীক্ষার চেম্বারের মাত্রা ১,০০০±১০০ ((W) x ২,০০০±১০০ ((D) x ৪,০০০±১০০ ((H)) মিমি।পরীক্ষার চেম্বারের নীচের পৃষ্ঠটি মাটির তুলনায় উচ্চতর এবং পিছনের দিকটি তাপ থেকে নিরোধক উপাদান দিয়ে পরিপূরক করা হয়.
2পরীক্ষার চেম্বারের নীচের অংশে, চেম্বারের সামনের দিক থেকে 150±10 মিমি অবস্থানে 800±20 ((W) x 400±10 ((D) আকারের একটি গর্ত রয়েছে যা বায়ু সরবরাহ করে।
3পরীক্ষার চেম্বারের উপরের অংশের পিছনের কোণে 300±30 ((W) x 1,000±100 ((D) আকারের একটি এক্সজাস হোল রয়েছে যা পরীক্ষার সময় ধোঁয়া নির্গমন করতে দেয়।
4সর্বোচ্চ নিরাপত্তা নিশ্চিত করার জন্য প্রোপেন দ্বারা ব্যাকফায়ার প্রতিরোধ করার জন্য উল্লম্ব শিখা ছড়িয়ে পড়ার পরীক্ষকের বার্নারের সামনের দিকে একটি শিখা লাগানো হয়।
5প্রচলিত আইইসি ৬০৩৩২-৩ সরঞ্জামগুলির বিপরীতে, উল্লম্ব শিখা ছড়িয়ে পড়া পরীক্ষক ব্যবহারকারী বন্ধুত্ব যোগ করার জন্য কম্পিউটারে সমস্ত নিয়ন্ত্রণ এবং পরীক্ষার শর্ত রেকর্ড করে।
6.যদি অতিরিক্ত জ্বলন পরীক্ষা বন্ধ করা হয় কারণ নিষ্কাশন জন্য ওয়াটার স্প্রে ডিভাইস ইনস্টল করা হয়.
7. প্রোগ্রামটি স্ট্যান্ডার্ড এবং 70,000Btu / h এর প্রয়োজনীয়তার উপর প্রোগ্রাম করা যেতে পারে।
8.বিশাল স্টেইনলেস স্টীল সিঁড়ি মাত্রাঃ 500 ((W) ×3, 500 ((H) মিমি।
9স্ট্যান্ডার্ড স্টেইনলেস স্টীল সিঁড়ি মাত্রাঃ 800 ((W) ×3, 500 ((H) ।
10স্ট্যান্ডার্ড প্রোপেন বার্নার এবং ভেন্টুরি মিশ্রণের দুটি সেট।
11. একটি পরীক্ষা নির্বাচন করার জন্য স্ট্যান্ডার্ড বিভাগ প্রোগ্রাম করতে পারেন অনুসরণ করুন.
12.এজাহাজ সিস্টেম ধোঁয়া সংগ্রহের হাউজ,এজাহাজ নল,এয়ার ইনলেট সিস্টেম,সেন্ট্রিফুগাল ফ্যান এবং ফ্রিকোয়েন্সি কনভার্টার নিয়ে গঠিত।
13ডক্ট সেকশনে সমস্ত গ্যাস নমুনা গ্রহণের প্রোব, তাপমাত্রা এবং ভর প্রবাহের প্রোব রয়েছে এবং ধোঁয়া পরিমাপ সিস্টেমের জন্য পোর্ট রয়েছে।
14. প্যারাম্যাগনেটিক অক্সিজেন বিশ্লেষক, প্যারাম্যাগনেটিক পরিবর্তনের পদ্ধতি ব্যবহার করে গ্যাসে অক্সিজেনের ঘনত্ব পরিমাপ করে। 0-25% এর মধ্যে ঘনত্ব পরিসীমা
15. কার্বন ডাই অক্সাইড বিশ্লেষক (ইনফ্রারেড) তাপ মুক্তি পরিমাপের জন্য ব্যবহার করা হয়। ঘনত্ব পরিসীমা 0-10%।
16বিশ্লেষণের আগে নমুনা গ্যাসকে কন্ডিশনার করার জন্য সুগন্ধি ফিল্টার, ঠান্ডা ফাঁদ, শুকানোর কলাম, পাম্প এবং বর্জ্য নিয়ন্ত্রক।
17তথ্য সংগ্রহ ব্যবস্থা এবং সফটওয়্যার।

বৈশিষ্ট্য এবং প্রয়োগ

1. স্ট্যান্ডার্ড 19 ক্যাবিনেট ইউনিট, প্যারাম্যাগনেটিক O2 সহ, নন-ডিসপার্সিভ ইনফ্রারেড CO2 গ্যাস বিশ্লেষক;
2. তাইওয়ান অ্যাডভান্টেক ডেটা অধিগ্রহণ বোর্ড 1 সেট, তাপমাত্রা, গ্যাস চাপ পার্থক্য এবং গ্যাস বিশ্লেষক তথ্য, ইত্যাদি সংগ্রহ করতে পারেন;
3. স্টেইনলেস স্টীল দ্বি-মুখী গতি জোন, বায়ু চাপ সনাক্তকরণ ডিভাইসের একটি সেট যেমন মাইক্রো ডিফারেনশিয়াল চাপ সেন্সর;
4. মার্কিন যুক্তরাষ্ট্র OMEGA K- টাইপ থার্মোকপল 3, ধোঁয়া গ্যাস তাপমাত্রা সনাক্ত 1 সেট;
5. একটি সেট গ্যাস সংগ্রহ প্রোব ডিভাইস দিয়ে সজ্জিত, PTFE পাইপ দ্বারা সংযুক্ত, ক্ষয়কারী গ্যাস সংগ্রহ করতে পারেন;
6. ডিহুমিডিফাইং কোল্ড ট্র্যাপ, গ্যাস ধ্রুবক প্রবাহ এবং ভোল্টেজ নিয়ন্ত্রক, 1 সেট আমেরিকান CAST গ্যাস সংগ্রহ পাম্প ডিভাইস, স্টেইনলেস স্টীল পাইপ এবং PTFE পায়ের পাতার মোজাবিশেষ সংযোগ দিয়ে সজ্জিত;
7একটি ইনক্যান্ডসেন্ট ল্যাম্প ধোঁয়া ঘনত্ব পরিমাপ সিস্টেম একটি ইনক্যান্ডসেন্ট আলো উৎস এবং একটি সিলিকন photodiode গ্রহণ ডিভাইস গঠিত;
8. 5 নিরপেক্ষ ফিল্টার দিয়ে সজ্জিত, অপটিকাল ঘনত্ব পরিসীমা 0.1-2;
9. ৪ আমদানি করা ভর প্রবাহ নিয়ন্ত্রক যন্ত্রপাতি, চাপ কমানোর ভালভ, সোলেনোয়েড ভালভ ইত্যাদি দিয়ে সজ্জিত;
10ক্যালিব্রেশন পদ্ধতি সহ স্ট্যান্ডার্ড পরীক্ষার সফটওয়্যার, এবং মোনোমার জ্বলন পরীক্ষার জন্য ব্যবহার করা যেতে পারে;
11. কম্পিউটার এবং প্রিন্টার ডিভাইসের 1 সেট দিয়ে সজ্জিত;
12. পরীক্ষার সরঞ্জাম যেমন নিষ্কাশন পাইপ এবং সেন্ট্রিফুগাল ফ্যান;
13. দুটি প্রোপেন ভর প্রবাহ নিয়ন্ত্রক;
14দুটি বায়ু ভর প্রবাহ নিয়ন্ত্রক;
15. ২২.৫ কিলোওয়াট এবং ৩০ কিলোওয়াট শিখা ক্যালিব্রেশন একটি একক বার্নারের উপর কাজ করে একটি ভর প্রবাহ নিয়ামক দ্বারা সম্পন্ন করা যেতে পারে;
16. বন্ডেল তারের এবং তারের জ্বলন্ত পরীক্ষা ডিভাইস।

প্রয়োগঃপরীক্ষামূলক সিস্টেমটি একটি মাঝারি আকারের অগ্নি পরীক্ষা যা বান্ডিলযুক্ত ক্যাবল বা ফাইবার অপটিক ক্যাবলকে অনুকরণ করে।পরীক্ষার ক্যাবলটি একটি উল্লম্ব স্ট্যান্ডার্ড ইস্পাত সিঁড়ির উপর ইনস্টল করা হয় এবং ক্যাবলের জ্বলন আচরণ এবং জ্বলন কর্মক্ষমতা মূল্যায়ন করার জন্য একটি নির্দিষ্ট জ্বলন উত্স দ্বারা জ্বলন করা হয়. একটি তারের আগুনের প্রাথমিক পর্যায়ে জ্বলন কর্মক্ষমতা তথ্য,

তাপ মুক্তির হারের পরীক্ষাটি তারের বরাবর শিখা ছড়িয়ে পড়ার বিপদ এবং সংলগ্ন এলাকায় আগুনের উত্সের সম্ভাব্য প্রভাবকে প্রতিফলিত করে।ধোঁয়া ঘনত্ব পরীক্ষা আগুনের এলাকার দৃশ্যমানতা এবং ব্যক্তিগত নিরাপত্তার জন্য ধোঁয়া বিপজ্জনক দেখায়.

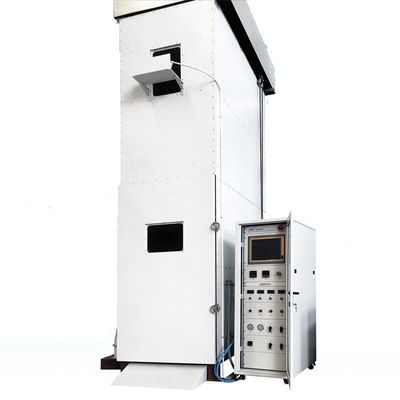

পণ্যের বিবরণওয়্যার এবং ক্যাবলের তাপ মুক্তি পরীক্ষার ডিভাইস

EN 50399 পরীক্ষার যন্ত্রটি IEC 60332-3 যন্ত্র, তাপ মুক্তি পরিমাপ, ধোঁয়া ঘনত্ব পরিমাপ এবং সংশোধিত বায়ু ইনলেট সিস্টেম নিয়ে গঠিত।এটি প্লাগ এর নিষ্কাশন সিস্টেমের মধ্যে ducting একটি ছোট যন্ত্রাংশ বিভাগে মাপসই দ্বারা সম্পন্ন করা হয় এবং এই সংশ্লিষ্ট গ্যাস বিশ্লেষণ যন্ত্রপাতি এবং সফ্টওয়্যার সঙ্গে ব্যবহার করেডক্ট সেকশনে সমস্ত গ্যাস নমুনা গ্রহণের প্রোব, তাপমাত্রা এবং ভর প্রবাহের প্রোব রয়েছে এবং ধোঁয়া পরিমাপ সিস্টেমের জন্য পোর্ট রয়েছে।
পরীক্ষাটি নির্দিষ্ট জ্বলন অবস্থার অধীনে ক্যাবল বা তারের নিম্নলিখিত বৈশিষ্ট্যগুলি পেতে পারেঃ
শিখা ছড়িয়ে পড়া শিখা ছড়িয়ে পড়া FS
তাপ মুক্তির হার তাপ মুক্তির হার HRR
মোট তাপ মুক্তি মোট তাপ মুক্তি THR
ধোঁয়া উৎপাদনের হার ধোঁয়া উৎপাদনের হার SPR
মোট ধোঁয়া উৎপাদন মোট ধোঁয়া উৎপাদন টিএসপি
জ্বলন্ত বৃদ্ধির হার সূচক আগুনের বৃদ্ধির হার FIGRA

মানদণ্ড

DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
মাত্রাঃ ১১২০ মিমি (W) x ২২০০ মিমি (D) x ৫৬০০ মিমি (H)
ওজনঃ ১২০০ কেজি

ইনস্টলেশনের প্রয়োজনীয়তা

বৈদ্যুতিকঃ 110V এসি 60Hz / 230V এসি 50Hz, 5A
পরিবেষ্টিত তাপমাত্রাঃ 10°C থেকে 35°C পর্যন্ত
গ্যাসঃ বায়ু এবং প্রোপেন

গুচ্ছযুক্ত তারের উল্লম্ব শিখা পরীক্ষক.pdf

তার এবং তারের মধ্যে পার্থক্য কি?
তারের এবং তারের মধ্যে পার্থক্য 1 বাঁকা জোড়া তারের মধ্যে পার্থক্য একটি বাঁকা জোড়া তারের মধ্যে দুটি তার রয়েছে যা একে অপরের উপর বাঁকা হয়। বাঁকানো শব্দ এড়াতে পারে...2 মাল্টি-কন্ডাক্টর ক্যাবল ️ মাল্টি-কন্ডাক্টর ক্যাবলে দুই বা ততোধিক কন্ডাক্টর রয়েছে যা একে অপরের থেকে বিচ্ছিন্ন.
