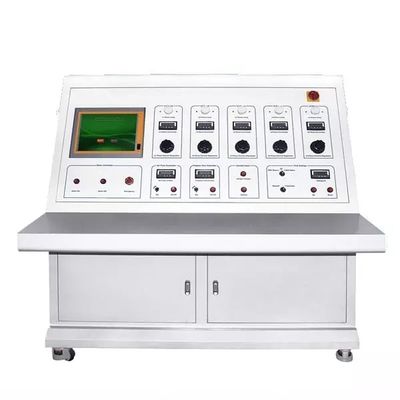

তারের এবং তারের অগ্নি প্রতিরোধের পরীক্ষক

পণ্যের প্রবর্তন

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

প্রযুক্তিগত পরামিতি

1. তাপ উৎসঃ AGF রিবন টাইপ প্রোপেন গ্যাস বার্নার
2.ক্রস গর্তের 3 সারি দিয়ে গঠিত, বার্নারের গড় সামনের প্রস্থঃ 15 মিমি, গর্তের ব্যাসার্ধঃ 1.32 মিমি, কেন্দ্রের মধ্যে দূরত্বঃ 3.2 মিমি।
3.পাইলট হোলের মধ্যে একটি পোলিশ গর্তের সারি বার্নার প্লেটের উভয় মুখের শিখা সংরক্ষণের জন্য।
4দুটি থার্মোকপল অনুভূমিকভাবে ইনস্টল করা হয় তাপমাত্রা পরীক্ষা করার জন্য বার্নারের কেন্দ্র-রেখা থেকে বাম এবং ডানদিকে 45 মিমি পৃথক।
5গ্যাস এবং বায়ু প্রবাহ নিয়ন্ত্রণের জন্য ভর প্রবাহ নিয়ন্ত্রক, সঠিকতা 1.5% এর কম নয়।
6. সফটওয়্যার বার্নার ক্যালিব্রেশন তাপমাত্রা, প্রোপেন এবং বায়ু প্রবাহ হার ইত্যাদি প্রদর্শন করতে পারে
7বর্তমানটি একটি তিন-ফেজ স্টার ট্রান্সফরমার দ্বারা সরবরাহ করা হয় যা সার্কিট অখণ্ডতা বজায় রাখতে না পারলে প্রয়োজনীয় পরীক্ষার ভোল্টেজ বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা রাখে।
8কন্ডাক্টর সংযোগ সূচক (LED সূচক) একটি বর্তমান গঠন করতে।
9ভোল্টেজ মান স্বয়ংক্রিয়ভাবে সফটওয়্যার দ্বারা সেট করা হয় এবং একটি প্যানেল নিয়ামক দ্বারা নিয়ন্ত্রিত হয়।
10. বর্তমান এবং ভোল্টেজ তথ্য ডিজিটাল প্রদর্শন, বর্তমান সঠিকতা 0.001A হয়।
11. 2A এর সাথে ফিউজ ব্যবহার করে বর্তমান সুরক্ষা।
12সমস্ত বর্তমান এবং ভোল্টেজের রিয়েল-টাইম পরিমাপের তথ্য কম্পিউটার দ্বারা সংগ্রহ করা হয় এবং বর্তমান এবং ভোল্টেজের বক্ররেখা তৈরি করা হয়।
13. যখন সার্কিট অখণ্ডতা বজায় রাখা যাবে না, সংশ্লিষ্ট নির্দেশক আলো নিভে যায়, কম্পিউটার স্বয়ংক্রিয়ভাবে অবস্থা নির্ধারণ করে এবং সময় রেকর্ড করে,এবং শব্দের ও আলোর সতর্কীকরণ পাঠায় ।.

পণ্যের বৈশিষ্ট্য

1নমুনা সমর্থন ডিভাইস এমন হওয়া উচিত যাতে ক্যাবল বা ক্যাবল নমুনার আবরণ বা সুরক্ষিত শেষটি অনুভূমিকভাবে সমর্থিত হয়।নমুনার এক প্রান্ত একটি স্থায়ী ক্ল্যাম্প দ্বারা clamped হয় আন্দোলন প্রতিরোধ করতে, এবং অন্য প্রান্তটি নমুনা, তারের বা তারের মাঝের অংশটি 300 মিমি দূরে দুটি ধাতব রিং দ্বারা সমর্থিত।ধাতু রিং এবং সমর্থন ডিভাইসের অন্যান্য ধাতু অংশ ভাল গ্রাউন্ড করা হয়ধাতব রিং এর অভ্যন্তরীণ ব্যাসার্ধ প্রায় 150 মিমি, এবং 10 ± 2 মিমি ব্যাসার্ধের বৃত্তাকার বার ব্যবহার করা হয়।
2. ইগনিশন উৎস আমেরিকান এজিএফ প্রোপেন রিবন বার্নার 500mm এর নল দৈর্ঘ্য এবং 15mm এর নল নামমাত্র প্রস্থের সাথে। নলটিতে 1 এর নামমাত্র ব্যাসার্ধের তিনটি সারি রয়েছে।32mm এবং একটি কেন্দ্র দূরত্ব 3.2 মিমি. নজলের প্রতিটি পাশে একটি রয়েছে। ছোট ছোট গর্তগুলি শিখা জ্বলন বজায় রাখার জন্য গাইড গর্ত হিসাবে কাজ করে এবং মাত্রা সহনশীলতা ± 5% হয়;
3. আমদানিকৃত ভর প্রবাহ নিয়ামক গ্যাস এবং বায়ু প্রবাহ নিয়ন্ত্রন, এবং পড়া নির্ভুলতা 1.5% কম নয়;
4. আমদানি করা চাপ হ্রাসকারী ভালভ 0.1Mpa ± 3pa এর একটি আউটলেট চাপ সরবরাহ করতে পারে;
5. আমদানিকৃত চাপ গেজ, 0-200kpa চাপ পরিসীমা প্রদান করতে পারেন;
6. বার্নার তাপমাত্রা ক্যালিব্রেশন জন্য 1.5mm একটি ব্যাসার্ধ সঙ্গে আমদানি ওমেগা থার্মোকপল;
7. জ্বলন্ত পরীক্ষা সময় সেট করতে পারেন, এবং স্বয়ংক্রিয়ভাবে গ্যাস বন্ধ;
8. স্ট্যান্ডার্ড পরীক্ষা সফটওয়্যার, বার্নার ক্যালিব্রেশন তাপমাত্রা, প্রোপেন প্রবাহ, বায়ু প্রবাহ প্রদর্শন করতে পারেন;
9. এই পরীক্ষাটি 0.6/1.0 KV এবং তার কম নামমাত্র ভোল্টেজের তারের জন্য প্রযোজ্য;
10পরীক্ষার সময়, অবিচ্ছিন্নতা পরিদর্শনের জন্য ব্যবহৃত বর্তমানটি কেবলের সমস্ত কন্ডাক্টরগুলির মধ্য দিয়ে যেতে হবে। এই বর্তমানটি একটি তিন-ফেজ তারকা ট্রান্সফরমার দ্বারা সরবরাহ করা হয়।ট্রান্সফরমারটিতে প্রয়োজনীয় পরীক্ষার ভোল্টেজ বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা রয়েছে যখন ফুটো প্রবাহ অনুমোদিত হয়নমুনার অন্য প্রান্তে,প্রতিটি কন্ডাক্টর বা কন্ডাক্টর সেট একটি পয়েন্টিং ডিভাইস (LED ইন্ডিকেটর) এর সাথে সংযুক্ত থাকে যাতে একটি স্রোত তৈরি হয় যার মাধ্যমে ডেটা কম্পিউটার সফটওয়্যারে প্রাপ্ত করা যায়;
11. ভোল্টেজ সেটিং কম্পিউটার দ্বারা প্রবেশ করা যেতে পারে, স্বয়ংক্রিয়ভাবে ভোল্টেজ মান সেট করুন। ভোল্টেজ এছাড়াও প্যানেল বোতাম মাধ্যমে সূক্ষ্ম-টিউন করা যাবে;
12পরীক্ষার সার্কিট বর্তমান সুরক্ষা একটি ফিউজ গ্রহণ করে এবং GB 13539. মধ্যে নির্দিষ্ট D II টাইপ মেনে চলে।5. ফিউজ স্ট্যান্ডার্ড 2A. সহজ প্রতিস্থাপন. এবং প্রতিটি পরীক্ষার সার্কিট রক্ষা করতে আমদানি করা ক্ষুদ্র সার্কিট ব্রেকার ব্যবহার;
13. পরীক্ষার তারের বর্তমান এবং ভোল্টেজ তথ্য সব মাধ্যমিক যন্ত্র মাধ্যমে পাস করা হয়, ডিজিটাল প্রদর্শিত, পরীক্ষার বর্তমান নির্ভুলতা 0.001A হয়, এবং প্রকৃত বর্তমান 0.25A হল সর্বোত্তম পরীক্ষার স্রোত;
14. সমস্ত বর্তমান এবং ভোল্টেজের রিয়েল টাইম পরিমাপ তথ্য কম্পিউটার দ্বারা সংগ্রহ করা হয় এবং বর্তমান এবং ভোল্টেজ বক্ররেখা উৎপন্ন, আগুনের অবস্থার অধীনে প্রতিটি তারের বর্তমান এবং ভোল্টেজ বক্ররেখা দেখানো,এবং আগুন প্রতিরোধের কর্মক্ষমতা নির্ধারণ। আগুনের সময় ফাংশন হিসাবে তারের আরও বিশ্লেষণ করা যেতে পারে।চূড়ান্ত তথ্য একটি কম্পিউটার ডাটাবেসে সংরক্ষণ করা হয় এবং সহজ অ্যাক্সেসের জন্য একটি স্ট্যান্ডার্ড রিপোর্ট তৈরি করা হয়;
15. পরীক্ষার আগে শিখা তাপমাত্রার ক্যালিব্রেশন, আমদানি করা বর্মড থার্মোকপলটি ক্যালিব্রেশন করা হয়, ক্যালিব্রেশন তাপমাত্রা কমপক্ষে 10 মিনিটের জন্য কম্পিউটারে সংগ্রহ করা হয়,এবং আগুন মোড কম্পিউটারে নির্বাচন করা হয়. আগুন সরবরাহ মোড অনুযায়ী, কম্পিউটার সংগ্রহ তাপমাত্রা অনুযায়ী স্থিতিশীল অবস্থা নমুনা এবং পার্থক্য হিসাব সঞ্চালন, এবং একটি যাচাইকরণ রিপোর্ট দেয়।রিপোর্টটি সংরক্ষণ করুন এবং যাচাইকরণের নির্ভরযোগ্যতা এবং কর্তৃত্ব নিশ্চিত করার জন্য এটি ডাটাবেসে সংরক্ষণ করুন;
16. পরীক্ষার সময়, গ্যাস এবং সহায়ক বায়ু উভয় ভর প্রবাহ নিয়ামক হয়, এবং venturi মিশ্রিত হয়, কম্পিউটার স্বয়ংক্রিয়ভাবে প্রবাহ ভালভ নিয়ন্ত্রণ,এবং তথ্য ডাটাবেসে রিয়েল টাইমে রেকর্ড করা হয়. কম্পিউটার স্বয়ংক্রিয়ভাবে গ্যাস এবং সহায়ক বায়ু অনুপাত নিয়ন্ত্রণ করে, একটি স্থিতিশীল শিখা উত্পাদন এবং শিখা তাপমাত্রা স্থিতিশীল করতে সম্পূর্ণরূপে জ্বলন করতে;
17. যখন সার্কিটটি স্বাভাবিকভাবে শক্তিযুক্ত হয়, প্রতিটি সার্কিট আমদানি করা সূচক আলো গ্রহণ করে। যখন লাইনের অগ্নি অবস্থার অধীনে অসম্পূর্ণ হয়, তখন সংশ্লিষ্ট সার্কিট সূচকটি নিভে যায়।কম্পিউটার স্বয়ংক্রিয়ভাবে বর্তমান অবস্থা নির্ধারণ করে এবং শব্দ এবং হালকা এলার্ম নিয়ন্ত্রণ করে.

অ্যাপ্লিকেশনঃডায়ার এবং ক্যাবল অগ্নি পরীক্ষক ওয়্যারিং বা গ্রিডের জন্য তারের অগ্নি প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয়,এবং সার্কিট বজায় রাখার জন্য তারের অখণ্ডতা পরীক্ষা করার জন্য অন্তত 750 °C এবং 950 °C একটি শিখা মধ্যে পোড়া.

মানদণ্ড

IEC:IEC 60331-11&12:2002আইইসি ৬০৩৩১২-২১-২৩ঃ1999
আইইসি 60331 ইলেকট্রিক ক্যাবলগুলির জন্য পরীক্ষা
আইইসি 60331 পার্ট 11 কমপক্ষে 750 ̊C এর শিখা তাপমাত্রায় একা আগুন
আইইসি ৬০৩৩১ পার্ট ২১ নামমাত্র ভোল্টেজের ক্যাবল ০.৬/১ কিলোভোল্ট পর্যন্ত
আইইসি ৬০৩৩১ পার্ট ১২ কমপক্ষে ৮৩০ ̊সি তাপমাত্রায় শক সহ আগুন
আইইসি 60331 পার্ট 31শক সহ আগুন নামমাত্র ভোল্টেজ সহ 0.6/1kV পর্যন্ত তারের
মাত্রাঃ১৭৫০ মিমি (ডাব্লু) x ৬৮০ মিমি (ডি) x ১৪০০ মিমি (এইচ)
ওজনঃ১৬০ কেজি

ইনস্টলেশনের প্রয়োজনীয়তা

বৈদ্যুতিকঃ এসি 380V 3-ফেজ, 50/60Hz, 30A
পরিবেষ্টিত তাপমাত্রাঃ 10°C থেকে 35°C পর্যন্ত
পরীক্ষার রুমঃ ৩০০০ মিমি (W) x ৩০০০ মিমি (D) x ৩০০০ মিমি (H)
গ্যাসঃ বায়ু এবং প্রোপেন
