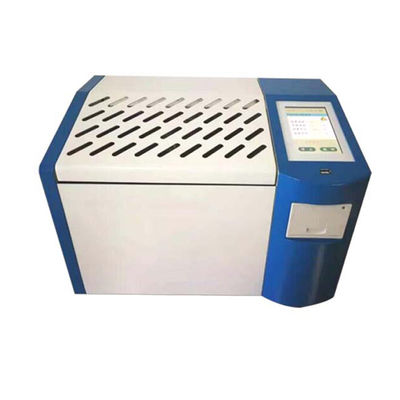

IEC 60247 ইনসুলেশন অয়েল ডিইলেক্ট্রিক লস এবং রেজিসিটিভিটি টেস্টার

ভূমিকানিরোধক তেল অস্তরক ক্ষতি এবং প্রতিরোধ ক্ষমতা পরীক্ষক

ইনসুলেশন অয়েল ডাইইলেক্ট্রিক লস এবং রেজিসিটিভিটি টেস্টার GB/T5654-2007/IEC 60247 "আপেক্ষিক ক্যাপাসিট্যান্সের পরিমাপ, ডাইইলেকট্রিক লস ফ্যাক্টর এবং তরল নিরোধক উপাদানের ডিসি প্রতিরোধ ক্ষমতা" অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে।অস্তরক ক্ষতির ফ্যাক্টর পরিমাপের জন্য ব্যবহৃত হয় এবং তেল এবং অন্যান্য তরল নিরোধক মিডিয়ার ডিসি প্রতিরোধ ক্ষমতা।অল-ইন-ওয়ান কাঠামো।প্রধান উপাদানগুলির অভ্যন্তরীণ ইন্টিগ্রেশন যেমন ডাইইলেকট্রিক লস তেল কাপ, তাপমাত্রা নিয়ন্ত্রক, তাপমাত্রা সেন্সর, অস্তরক ক্ষতি পরীক্ষা সেতু, এসি পরীক্ষা পাওয়ার সাপ্লাই, স্ট্যান্ডার্ড ক্যাপাসিটর, উচ্চ প্রতিরোধের মিটার, ডিসি উচ্চ ভোল্টেজ উত্স, ইত্যাদি। যন্ত্রটি সমস্ত ডিজিটাল প্রযুক্তি গ্রহণ করে, সমস্ত বুদ্ধিমান স্বয়ংক্রিয় পরিমাপ, রঙের বড় স্ক্রীন এলসিডি, সম্পূর্ণ চীনা মেনু দিয়ে সজ্জিত, প্রতিটি ধাপে চাইনিজ প্রম্পট রয়েছে, পরীক্ষার ফলাফল স্বয়ংক্রিয়ভাবে সংরক্ষণ এবং মুদ্রণ করা যেতে পারে, অপারেটরকে পেশাদার প্রশিক্ষণের প্রয়োজন নেই ব্যবহার করতে দক্ষ হতে পারে।

চারিত্রিক

(1) তেলের কাপটি জাতীয় মান GB/T5654-20077/IEC 60247-এর সাথে সঙ্গতিপূর্ণ তিন-ইলেক্ট্রোড কাঠামো গ্রহণ করে, 2 মিমি আন্তঃ-মেরু ব্যবধান সহ, যা অস্তরক ক্ষতির উপর বিপথগামী ক্যাপাসিট্যান্স এবং ডায়রিয়া ফুটো হওয়ার প্রভাব দূর করতে পারে। পরীক্ষার ফলাফল.
(2) যন্ত্রটি মাঝারি ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং এবং পিআইডি তাপমাত্রা নিয়ন্ত্রণ অ্যালগরিদম গ্রহণ করে।গরম করার পদ্ধতিতে তেল কাপ এবং হিটিং বডির মধ্যে অ-যোগাযোগের সুবিধা রয়েছে, অভিন্ন গরম করা, দ্রুত গতি এবং সুবিধাজনক নিয়ন্ত্রণ, যাতে তাপমাত্রা প্রিসেট তাপমাত্রা ত্রুটি সীমার মধ্যে কঠোরভাবে নিয়ন্ত্রণ করা হয়।
(3) অভ্যন্তরীণ স্ট্যান্ডার্ড ক্যাপাসিটর হল SF6 গ্যাস-ভরা তিন-ইলেক্ট্রোড ক্যাপাসিটর, ক্যাপাসিটরের অস্তরক ক্ষতি এবং ক্ষমতা পরিবেষ্টিত তাপমাত্রা এবং আর্দ্রতা দ্বারা প্রভাবিত হয় না, যাতে দীর্ঘ সময় ব্যবহারের পরেও যন্ত্রের নির্ভুলতা নিশ্চিত করা হয়।
(4) AC পরীক্ষা পাওয়ার সাপ্লাই AC-DC-AC রূপান্তর পদ্ধতি গ্রহণ করে, কার্যকরভাবে ডাইইলেকট্রিক পরীক্ষার নির্ভুলতার উপর ইউটিলিটি ভোল্টেজ এবং ফ্রিকোয়েন্সি ওঠানামার প্রভাব এড়ায়, এমনকি যদি জেনারেটর বিদ্যুৎ উৎপন্ন করে, যন্ত্রটিও সঠিকভাবে কাজ করতে পারে।
(5) নিখুঁত সুরক্ষা ফাংশন.যখন ওভার-ভোল্টেজ, ওভার-কারেন্ট, হাই-ভোল্টেজ শর্ট সার্কিট থাকে, তখন যন্ত্রটি দ্রুত উচ্চ ভোল্টেজ কেটে ফেলতে পারে এবং একটি সতর্ক বার্তা জারি করতে পারে।তাপমাত্রা সেন্সর ব্যর্থ হলে বা সংযুক্ত না হলে, একটি সতর্কতা বার্তা জারি করা হয়।
মাঝারি-ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং ফার্নেসে একটি তাপমাত্রা-সীমাবদ্ধ রিলে রয়েছে।যখন তাপমাত্রা 120 ডিগ্রী অতিক্রম করে, রিলে মুক্তি হয় এবং গরম করা বন্ধ হয়ে যায়।
(6) পরীক্ষার পরামিতিগুলির সহজ সেটিং।তাপমাত্রা সেটিং রেঞ্জ 0～120℃, AC ভোল্টেজ সেটিং রেঞ্জ
500 ~ 2200V, DC ভোল্টেজ সেটিং রেঞ্জ 300 ~ 500V।
(7) ব্যাকলাইট, পরিষ্কার ডিসপ্লে সহ বড় পর্দার LCD ডিসপ্লে ব্যবহার।বন্ধুত্বপূর্ণ মানব-মেশিন ইন্টারফেস, শুধুমাত্র চীনা মেনু প্রম্পট, ইনপুট কমান্ড অনুসরণ করুন, যন্ত্রটি স্বয়ংক্রিয়ভাবে পরীক্ষা চালাতে পারে।এবং স্বয়ংক্রিয়ভাবে পরীক্ষার ফলাফল সংরক্ষণ এবং মুদ্রণ।
(8) রিয়েল-টাইম ঘড়ি, পরীক্ষার তারিখ এবং সময় পরীক্ষার ফলাফলের সাথে সংরক্ষণ, প্রদর্শন এবং মুদ্রণ করা যেতে পারে।
(9) খালি ইলেক্ট্রোড কাপ ক্রমাঙ্কন ফাংশন.খালি ইলেক্ট্রোড কাপের পরিষ্কার এবং সমাবেশের অবস্থা বিচার করার জন্য খালি ইলেক্ট্রোড কাপের বৈদ্যুতিক ক্ষমতা এবং ডাইলেক্ট্রিক লস ফ্যাক্টর পরিমাপ করুন।আপেক্ষিক ক্যাপ্যাসিট্যান্স এবং ডিসি প্রতিরোধ ক্ষমতা সঠিক গণনার সুবিধার্থে ক্রমাঙ্কন ডেটা স্বয়ংক্রিয়ভাবে সংরক্ষিত হয়।

প্রযুক্তিগত পরামিতি
