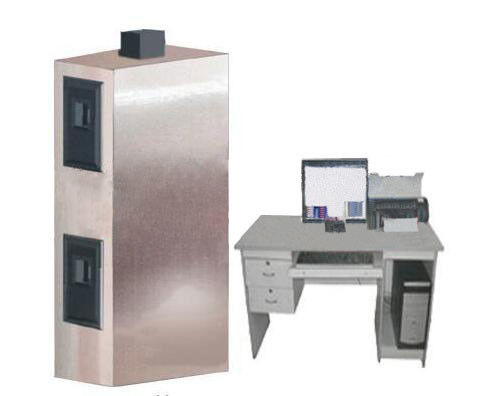

শ্যাফ্ট ফায়ার টেস্টিং মেশিনে উল্লম্বভাবে UL 1666 কেবল ইনস্টল করা হয়েছে
টেস্টিং স্ট্যান্ডার্ড
UL1666,ANSI/ASTM D 5207 এবং UL 1581, ANSI/ASTM D 5025
UL1666<<শাফ্টে উল্লম্বভাবে ইনস্টল করা বৈদ্যুতিক এবং অপটিক্যাল-ফাইবার তারের শিখা প্রচারের উচ্চতার জন্য পরীক্ষা>>
পরামিতি
1. ইউ-টাইপ প্রেসার গেজ: 0-12PA এ রক্ষণাবেক্ষণ চেম্বারের চাপ পরিমাপ করা;
2. হাইগ্রোমিটার: চেম্বারের তাপমাত্রা এবং আর্দ্রতা পরিমাপ;
3. চেম্বারের কাঠামো: ইট দ্বারা কংক্রিটের প্রাচীরের সামগ্রিক কাঠামো, প্রথম স্তরটি 1.22M, দ্বিতীয় স্তরটি 3.66M, শীর্ষটি 2.24M৷বাহ্যিক মাত্রা: 7.12M উচ্চ x1.3M চওড়া x2.5M লম্বা;
4. প্রাচীর কাঠামো কংক্রিটের 106lb/ft3 (1698kd/m3) ঘনত্ব, 0.38Btu (0.055W/mk) এর জন্য 21.1 ℃ এ তাপ পরিবাহিতা (k);
5. সিমেন্ট কম্পোজিশনের 203 মিমি পুরু সাধারণ ওজন দ্বারা প্রথম এবং দ্বিতীয় স্তর। ছাদটি তার নিবিড়তা নিশ্চিত করতে প্রাচীর দিয়ে তৈরি;
6. দ্বিতীয় স্তরের পরিমাপের গর্তটি অবশ্যই প্রথম স্তরের মাপার গর্তের উল্লম্ব গর্তের উপরে হতে হবে (305 মিমি বাই 610 মিমি), প্রতিটি গর্ত বাক্সের পিছনে 203 মিমি এবং বাক্সের পাশ থেকে 102 মিমি।
ইগনিশন ডিভাইস
1. একটি 1/2 ইঞ্চি স্টিল পাইপ, একটি 1/2 ইঞ্চি পাইপ কনুই এবং একটি ইস্পাত ইগনিশন ডিসপারসিং ডিস্ক ইনস্টল করা আছে এবং যেখানে গ্যাস ইনজেকশন করা হয়েছে সেখানে একটি প্রোপেন ফ্লো মিটার ইনস্টল করা হয়েছে৷
2. ফ্যান: পরীক্ষা বাক্সের আউটলেটে এক্সজস্ট ফ্যান এবং অ্যানিমোমিটার ইনস্টল করুন।
3. দহন উত্স: ইগনিটারে সরবরাহ করা গ্যাস অবশ্যই CP গ্রেড প্রোপেন হতে হবে এবং প্রতি ঘনফুট তাপ 2500 Btu।
4. এক্সস্ট ফ্যান এবং কনভেয়িং পাইপ: ইস্পাত কনভেয়িং পাইপটি টেস্ট বাক্সের উপরের কেন্দ্রে ইনস্টল করা আছে।এক্সস্ট ফ্যানটি কনভেয়িং পাইপের সাথে সংযুক্ত থাকে।
6. তাপমাত্রা এবং প্রবাহ পরীক্ষার যন্ত্র: আটটি বিশেষ 28-টাইপ নিকেল শীথ থার্মোকল দ্বিতীয় ট্যাঙ্কে স্থাপন করা হয়, একটি থার্মোকল প্রথম ট্যাঙ্কে স্থাপন করা হয় এবং একটি বিশেষ ধরনের 28 নিকেল শীথ থার্মোকল প্রথম তলায় স্থাপন করা হয়।সিলিংয়ের কেন্দ্রটি 1 ± 1 / 16 (25.4 ± 1.6 মিমি) সিলিং পর্যন্ত লম্ব প্রসারিত করে এবং পরীক্ষার চেম্বারের তাপমাত্রা নির্ধারণের আগে থার্মোকল পরীক্ষা করা হয়।
7. দ্বিমুখী বায়ু গতির প্রোবটি প্রথম স্লটের অনুভূমিক এবং উল্লম্ব কেন্দ্রে স্থাপন করা হয় এবং গতি পরিমাপকারী প্রোবটি ডিফারেনশিয়াল চাপ পাওয়ার জন্য একটি বৈদ্যুতিন চাপ গেজের সাথে সংযুক্ত থাকে।
8. ডেটা অধিগ্রহণের যন্ত্র: পিএলসি এবং কম্পিউটার ব্যবহার করা হয়।ডিজিটাল ডেটা অধিগ্রহণ ব্যবস্থা প্রতি 5 সেকেন্ডে প্রবেশদ্বার গর্তে বাতাসের বেগ এবং দ্বিতীয় স্তরের গর্তের থার্মোকলের তাপমাত্রা সংগ্রহ এবং রেকর্ড করে এবং বক্ররেখা প্রদর্শন করে।
বিভিন্ন ধরনের কি কিক্যাবলিং?
তারগুলি প্রধানত বৈদ্যুতিক এবং টেলিযোগাযোগ সংকেত বহন করতে ব্যবহৃত হয়।টুইস্টেড পেয়ার ক্যাবল, কোএক্সিয়াল ক্যাবল, মাল্টি কন্ডাক্টর ক্যাবল এবং ফাইবার অপটিক ক্যাবল সহ বিভিন্ন ধরনের ক্যাবল রয়েছে।একটি পাকানো জোড়া তারের দুটি তারের একে অপরের চারপাশে পেঁচানো থাকে এবং এটি প্রধানত সংকেত বহন করতে ব্যবহৃত হয়।
