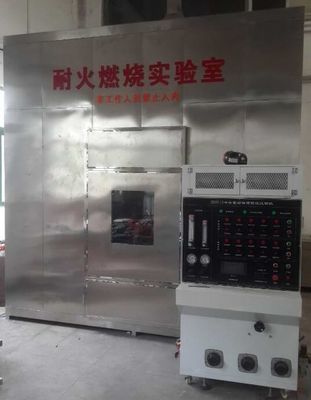

BS6387 অগ্নি পরীক্ষার সরঞ্জাম তারের অগ্নি অবস্থার অধীনে সার্কিট অখণ্ডতা বজায় রাখার জন্য প্রয়োজন

BS6387 আগুনের অবস্থার অধীনে সার্কিট অখণ্ডতা বজায় রাখার জন্য প্রয়োজনীয় তারের জন্য পরীক্ষার ডিভাইস

সংক্ষিপ্তসার

এই পরীক্ষার ডিভাইসটি প্রয়োজনীয় তারের আগুন প্রতিরোধের জন্য
এটি আগুনের অবস্থার অধীনে সার্কিট অখণ্ডতা বজায় রাখার জন্য প্রযোজ্য।
নামমাত্র ভোল্টেজ 600/1000 V এর বেশি নয় এবং সামগ্রিক ব্যাসার্ধ কম বা
যা ২০ মিমি সমান।

স্ট্যান্ডার্ড BS6387 মেনে চলে

এই ব্রিটিশ মানদণ্ডে প্রদত্ত পরীক্ষা দুটি বা তার বেশি ক্যাবলগুলির জন্য প্রযোজ্য
আইসোলেটেড কন্ডাক্টর, তারের মধ্যে অন্য ধাতব উপাদান অন্তর্ভুক্ত করা হয়েছে কিনা
এই পরীক্ষার সাথে সাথে একটি নতুন ডিভাইস তৈরি করা হবে।
একটি বিচ্ছিন্ন কন্ডাক্টরযুক্ত ক্যাবলগুলির জন্য প্রযোজ্য, যদি কেবল
কমপক্ষে একটি ধাতব উপাদান অন্তর্ভুক্ত করে। পরীক্ষাটি প্রযোজ্য নয়
একটি বিচ্ছিন্ন কন্ডাক্টরযুক্ত ক্যাবল কিন্তু অন্য কোন ধাতব উপাদান নেই

সরঞ্জামের গঠন

1.শুধুমাত্র অগ্নি প্রতিরোধের পরীক্ষা

অগ্নি প্রতিরোধের পরীক্ষার বেঞ্চে নিম্নলিখিত অংশ অন্তর্ভুক্ত রয়েছেঃ ক্যাবল সমর্থন সিস্টেম, ক্রমাগত সনাক্তকরণ ডিভাইস, তাপ উত্স।

ক্যাবল সমর্থন সিস্টেমঃ ক্যাবলটি ক্যাবল জ্যাকেটগুলিকে ক্ল্যাম্পগুলির মাধ্যমে পাশের দিকে ক্লিপ করে। ক্যাবলের মাঝের অংশটি দুটি ধাতব রিং দ্বারা স্থির করা হয় (দূরত্ব দূরত্ব 300 মিমি),এবং ধাতু রিং ডিভাইসের অন্যান্য ধাতু অংশে গ্রাউন্ড করা হয়ক্যাবল সমর্থন ডিভাইসটি চিত্র 1 এ দেখানো হয়েছে। 10 মিমি এর কম রক্ষণাবেক্ষণ ব্যাসার্ধ ছাড়াই ক্যাবলগুলির জন্য, বা অন্যান্য ক্যাবলগুলির জন্য যা পরীক্ষার সময় উল্লেখযোগ্য স্থানচ্যুতি রয়েছে, 3 ধাতব রিং রয়েছে,প্রত্যেকটি প্রায় ১৫০ মিমি প্রাথমিক ধাতব রিংয়ে ফিক্সড.

2ক্রমাগত সনাক্তকরণ ডিভাইসঃ বর্তমান ক্যাবলের সমস্ত কোর মাধ্যমে পাস করা যাক,একটি থ্রি-ফেজ স্টার-কানেক্টেড ট্রান্সফরমার বা তিনটি সিঙ্গেল-ফেজ ট্রান্সফরমার (বা একটি সিঙ্গেল-ফেজ ট্রান্সফরমার যদি পরীক্ষাটি একটি একক-কোর ক্যাবল হয়), এবং পরীক্ষার ভোল্টেজে 3A এর সর্বোচ্চ অনুমোদিত ফুটো বর্তমান বজায় রাখার যথেষ্ট ক্ষমতা রয়েছে।তারের অন্য প্রান্তে প্রতিটি কোর তারের একটি বাতি সংযোগ এবং প্রায় 0 একটি বর্তমান প্রয়োগক্যাবলের নামমাত্র ভোল্টেজে.২৫এ।

3তাপ উৎসঃ
1হিট একটি ৬১০ মিমি লম্বা টিউবুলার গ্যাস বার্নার যা জোর করে মিথেন সরবরাহ করতে পারে।
2. তাপমাত্রা পরিমাপঃ একটি 2mm ব্যাসার্ধের থার্মোমিটার বায়ু ইনলেট কাছাকাছি স্থাপন করা হয়, 75mm উপরে বার্নার সমান্তরাল
3. পরীক্ষার অগ্নি তাপমাত্রা এবং সময়ঃ (বিএস 6387 জ্বলন গ্রেড দেখুন)
A 650 C ± 40 °C - 3 ঘন্টা
B 750 C ± 40 °C - 3 ঘন্টা
C 950. C ± 40 °C - 3 ঘন্টা
S 950. C ± 40 °C -20 মিনিট

4. ক্যাবল নমুনাঃ নমুনাটি সমাপ্ত পণ্যের একটি অংশ, 1200 মিমি কম নয়, এবং উভয় প্রান্তে 100 মিমি আবরণ এবং কভার স্তর সরানো হয়।তারের শেষের তারগুলি বৈদ্যুতিক সংযোগগুলির সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত.
5পরীক্ষার ভোল্টেজঃ 200 ~ 1000V নিয়মিত

বিভিন্ন ধরনেরঅগ্নি পরীক্ষা?
অগ্নি পরীক্ষার জন্য, যেমন উপাদান এবং কাঠামোর অগ্নি প্রতিক্রিয়া এবং প্রতিরোধের পরীক্ষা, এবং অগ্নি নির্বাপক উপাদান এবং সিস্টেমের পারফরম্যান্স পরীক্ষা (যেমন অগ্নি নির্বাপক এবং স্প্রিংকলার),সনাক্তকরণ এবং বিপদাশঙ্কা সিস্টেম এবং তারের, এবং ধোঁয়া এবং তাপ বায়ুচলাচল সিস্টেম।
