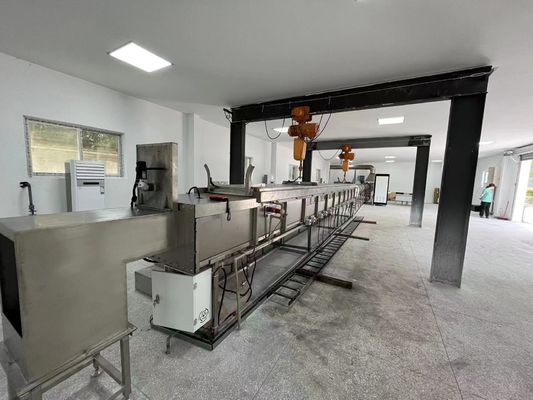

ASTM E84 স্টিনার টানেল ফার্নেস চেম্বার বিল্ডিং উপকরণের পৃষ্ঠ পোড়ানোর জন্য

ASTM E84 স্টাইনার টানেল ফার্নেস চেম্বার সারফেস বার্নিং জন্য বিল্ডিং উপকরণ বৈশিষ্ট্য

নিম্নলিখিত মানদণ্ডের উপর ভিত্তি করে নকশা

এএসটিএম E84: বিল্ডিং উপকরণগুলির পৃষ্ঠের জ্বলন বৈশিষ্ট্যগুলির জন্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি।

স্টাইনার টানেল ফার্নেস চেম্বারের নকশা প্রস্তাব

2.১ সংক্ষিপ্তসার

এই প্রযুক্তিগত সমাধানস্টাইনার টানেল ফার্নেস চেম্বার এটি যন্ত্রপাতি ও বিদ্যুৎকে একত্রিত করার উপর ভিত্তি করে তৈরি করা হয়েছে এবং এটি OMRON-এর উন্নত মাল্টি-ফাংশন কন্ট্রোল সিস্টেম ব্যবহার করে ইগনিশন সিকোয়েন্স, জ্বলন সুরক্ষা, বৈদ্যুতিক ইন্টারলকিং একত্রিত করে।স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ, ম্যানুয়াল সমন্বয়, মনিটরিং অ্যালার্ম, এবং তথ্য অধিগ্রহণ / একযোগে যোগাযোগ।চুল্লি তাপমাত্রা এবং চাপ নিয়ন্ত্রণ সিস্টেম স্বয়ংক্রিয় নিয়ন্ত্রণ এবং অনলাইন পর্যবেক্ষণের জন্য OMRON নিয়ামক + Advantech + ভিজ্যুয়াল বেসিক সফ্টওয়্যার গঠিত নিয়ন্ত্রণ সিস্টেম ব্যবহার করে. উপরের কম্পিউটার অ্যাডভানটেক অপারেটিং স্টেশনটি চুল্লিটির প্রয়োজনীয় প্রক্রিয়া পরামিতিগুলি পরিচালনা করে এবং পর্যবেক্ষণ করে। এটিতে ডেটা স্টোরেজ, পরিদর্শন এবং মুদ্রণ রয়েছে। , এবং অন্যান্য ফাংশন. একই সময়ে, UL910 / NFPA262 মানের প্রয়োজনীয়তা অনুযায়ী, একটি উত্সর্গীকৃত জ্বলন পরীক্ষা রুম জ্বলন পরীক্ষা জন্য সেট আপ করা যেতে পারে,এই জ্বলন পরীক্ষা রুম কার্যকরভাবে Steiner অনুভূমিক টানেল চুলা বিচ্ছিন্ন"ধোঁয়া ঘনত্ব পরিমাপ শেষ একটি অন্ধকার রুমে ইনস্টল করুন,বাহ্যিক আলো থেকে হস্তক্ষেপ এড়ান;জ্বলন্ত পরীক্ষা এলাকা,স্বাধীন নকশা পদ্ধতি গ্রহণ,স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী,বিনামূল্যে বায়ু প্রবাহ প্রদান করা উচিততাই, পুরো পরীক্ষার সময়, ঘরের বায়ু চাপকে 0-12 Pa (0-0.05 ইঞ্চি জল ভলিউম) এর আশেপাশের বায়ু চাপের চেয়ে বেশি রাখুন। তাপমাত্রা 18 এ রাখা হয়।৩ ডিগ্রি সেলসিয়াস-২৬.7 °C (65 °F-80 °F) এবং 45-60% এর আপেক্ষিক আর্দ্রতা।

2.1.১ ডিজাইন শর্তাবলী

√ চুলার ধরনঃ স্টাইনার অনুভূমিক টানেল চুলা

চুল্লি প্রধান মাত্রাঃ চুল্লি আকার 7620mm * 451mm * 305mm

√ চুলা কভার সংখ্যাঃ স্টাইনার অনুভূমিক টানেল চুলাঃ 1 চুলা কভার

√ চুলা কাজের তাপমাত্রাঃ 600 °C পর্যন্ত (ধোঁয়াবাজি তাপমাত্রা)

জ্বালানীঃ কমপক্ষে ৯৫% বিশুদ্ধতার সাথে মিথেন

জ্বালানীর তাপীয় মানঃ ৩৫০০ বিটিইউ/পাউন্ড

জ্বালানীর চাপঃ 0.4-0.5MPa

ব্রানার মডেলঃ 3/4 ইঞ্চি ইউ আকৃতির ডাবল ব্রানার

√ সিগারেট পাইপের নিষ্কাশন তাপমাত্রাঃ <২৫০ ডিগ্রি সেলসিয়াস, সাধারণত সিগারেট গ্যাসের তাপমাত্রা ২০০ ডিগ্রি সেলসিয়াসের মধ্যে নিয়ন্ত্রিত হয়।

পরীক্ষিত বস্তুর পরীক্ষার পদ্ধতিঃ অনুভূমিক উপাদান চুলা-চামচ সিলিং উত্তোলন

ডিজাইন শর্ত 15KVA, 380V/220V, 3 ফেজ। দ্রষ্টব্যঃ ভোল্টেজ কাস্টমাইজ করা যায়।

2.1.২ কাঠামোগত পরামিতি

1. √ চুলার কাঠামোঃ অগ্নি প্রতিরোধী ইট + SUS304 স্টেইনলেস স্টীল প্লেট
2. √ চুলার নীচের কাঠামোঃ অগ্নি প্রতিরোধী ইট 229mm x 114.5mm x 64mm
