16 সিএফআর 1633 দুটি সূচক সহ গদি তাপ নির্গমন পরীক্ষক

MOQ.:	১টি ইউনিট
মূল্য:	negotiated
স্ট্যান্ডার্ড প্যাকিং:	প্লাইউড কেস
বিতরণ সময়কাল:	35 কার্যদিবস
অর্থ প্রদানের পদ্ধতি:	টি/টি
সরবরাহ ক্ষমতা:	1 ইউনিট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল

পরিচিতিমুলক নাম

SKYLINE

সাক্ষ্যদান

মডেল নম্বার

এসএল-সিএফআর

জ্বলন্ত পরীক্ষার যন্ত্র

স্ট্যান্ডার্ড:

16CFR 1633

গ্যাস বিশ্লেষক:

সার্ভোমেক্স

ভর প্রবাহ মিটার:

পরিসীমা 0-450mg/s, নির্ভুলতা ±(0.8%rdg+0.2%F.S.)

ক্যালিব্রেটেড গ্যাস প্রবাহ নিয়ন্ত্রণ:

পরিসীমা 0-7g/s, নির্ভুলতা ±(0.8%rdg+0.2%F.S)

রোটামেটার:

একটি পরিসীমা 0-1.5L/মিনিট

বিশেষভাবে তুলে ধরা:

ম্যাট্রেসের তাপ নির্গমন পরীক্ষক

16 CFR1633 তাপ নির্গমন পরীক্ষক

16 CFR1633 জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

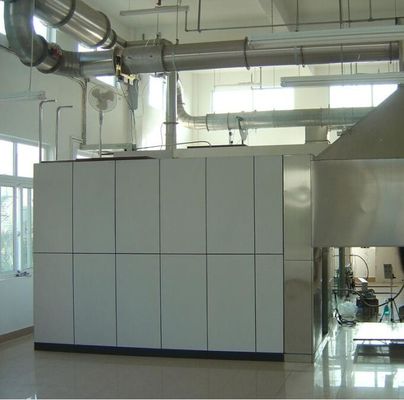

16 সিএফআর 1633 গদি তাপ নির্গমন পরীক্ষক

পণ্যের প্রবর্তন

সিএফআর 1633 গদি তাপ নির্গমন পরীক্ষক। গদি বা গদি সেট উপর শিখা ছড়িয়ে সীমাবদ্ধ করার জন্য দুটি সূচক সেট করা উচিত। এই দুটি সূচক হলঃ৩০ মিনিটের পরীক্ষার সময় সর্বোচ্চ গদি (গদি) সেট করা হয় সর্বোচ্চ তাপ মুক্তি 200 কিলোওয়াট (কেডব্লিউ) অতিক্রম করতে পারে না, এবং পরীক্ষার প্রথম ১০ মিনিটের মধ্যে মোট তাপ মুক্তি ১৫ মেগা জোল (এমজে) অতিক্রম করতে পারবে না।

প্যারামিটার কনফিগারেশন

ধোঁয়া গ্যাসের প্রবাহ নিয়ন্ত্রক সিস্টেম
সূচক	বিষয়	প্রযুক্তিগত এবং স্পেসিফিকেশন
1.1	ধোঁয়াশা ক্যাপ	জ্বলন পরীক্ষার চেম্বারের খোলার ঠিক উপরে ইনস্টল করা হয়েছে, মাটি থেকে 1.8 ~ 2.0 মিটার উপরে, নীচের আকার 2440 * 2440 মিমি, উচ্চতা 1000 মিমি এবং উপাদানটি SS304;
1.2	সিগারেট গ্যাস হোমিক্সার	ইনস্টলেশন এবং শঙ্কু আকৃতির ধোঁয়া সংগ্রাহক হুড সরাসরি উপরে, আকার 900 * 900 * 900 মিমি, দুটি 900 * 500 স্টেইনলেস স্টীল প্লেট ভিতরে ইনস্টল করা হয়,এবং একটি পাশ একটি φ400 খোলার সঙ্গে খোলা হয় পাইপ সংযোগ করতে, উপাদানটি SS304
1.3	ধোঁয়া নিষ্কাশন নল	φ হল 400 মিমি, দৈর্ঘ্য 5000 মিমি, বেশ কয়েকটি বিভাগের সমন্বয়ে গঠিত, ফ্ল্যাঞ্জ এবং উচ্চ তাপমাত্রা প্রতিরোধী সিলিং রিং দ্বারা সংযুক্ত, উভয় প্রান্ত ধোঁয়া গ্যাস সমতুলক ডিভাইস দিয়ে ইনস্টল করা হয়, উপাদান SS304;
1.4	নিষ্কাশন ফ্যান	সেন্ট্রিফুগাল নিষ্কাশন ফ্যান, অভ্যন্তরীণ ট্যাংক স্টেইনলেস স্টীল তৈরি করা হয়, উচ্চ তাপমাত্রা ধোঁয়াশা গ্যাস কমপক্ষে 300 °C সহ্য করতে পারে, এবং বায়ু ভলিউম ধ্রুবক ফ্রিকোয়েন্সি কনভার্টার দ্বারা নিয়ন্ত্রিত হয়
1.4	নিষ্কাশন ফ্যান	স্মার্টফোনের জ্বলন পরীক্ষায় উৎপন্ন সমস্ত ধোঁয়ার জন্য ধোঁয়া নিষ্কাশন ব্যবস্থা যথেষ্ট এবং ধোঁয়া নিষ্কাশন ক্ষমতা 8000m3/h এর কম নয়;
2. ব্যাপক পরিমাপ বিভাগ
2.1	ব্যাপক পরিমাপ বিভাগ	একটি স্টেইনলেস স্টিল পাইপ সেকশন যা ২১৫৫ মিমি দৈর্ঘ্য এবং ৪০০ মিমি ব্যাসার্ধের, এসএস ৩০৪ থেকে তৈরি, যা চাপ, তাপমাত্রা, আলোর পথ এবং নমুনা সংগ্রহের মতো সেন্সর দিয়ে সজ্জিত;
2.2	চাপ সনাক্তকারী ডিভাইস	স্টেইনলেস স্টীল থেকে তৈরি দুটি দিকের প্রোবটি পাইপলাইনের মাঝখানে ইনস্টল করা আছে,এবং সামনে এবং পিছন চেম্বার পিটিএফই টিউব মাধ্যমে চাপ পার্থক্য সেন্সর সংযোগ করা হয় পাইপলাইন চাপ পার্থক্য সনাক্ত করতে;
		ডিফারেনশিয়াল চাপ সেন্সরটি ব্যাপক পরিমাপ বিভাগের ক্রেসেটটিতে ইনস্টল করা হয় যাতে ডিফারেনশিয়াল চাপের রিডিংয়ের একটি ছোট বিলম্ব এবং কোনও ক্ষতি না হয়,এবং T90 রেসপন্স টাইম 3 সেকেন্ডের কম
		চাপ সেন্সর, পরিসীমা ০-২০০০Pa, নির্ভুলতা ±৫Pa;
2.3	তাপমাত্রা সনাক্তকারী ডিভাইস	আমেরিকান ওমেগা থার্মোকপল গ্রহণ করুন, ব্যাসার্ধ 0.5 মিমি, আইইসি প্রয়োজনীয়তা পূরণ করে এমন বর্মযুক্ত বিচ্ছিন্নতা টাইপ কে থার্মোকপল;
2.3	তাপমাত্রা সনাক্তকারী ডিভাইস	পরিসীমা ০-১০০০°সি, নির্ভুলতা ০.১°সি
2.4	অপটিক্যাল পথ পরিমাপ যন্ত্র	অপটিক্যাল ডিটেন্যুয়েশন সিস্টেম একটি ইনক্যান্ডসেন্ট লাইট টাইপ যা একটি নমনীয় সংযোগকারী সহ ব্যাপক পরিমাপ বিভাগে ইনস্টল করা হয় এবং নিম্নলিখিত ডিভাইসগুলি অন্তর্ভুক্ত করেঃল্যাম্পটি একটি ইনক্যান্ডসেন্ট ল্যাম্প এবং এটি (2900±100) কে রঙের তাপমাত্রায় ব্যবহৃত হয়. পাওয়ার সাপ্লাই একটি স্থিতিশীল ধ্রুবক বর্তমান, এবং বর্তমান ওঠানামা ব্যাপ্তি ± 0.5% এর মধ্যে (তাপমাত্রা, স্বল্পমেয়াদী এবং দীর্ঘমেয়াদী স্থিতিশীলতা সহ); লেন্স সিস্টেমটি কমপক্ষে ২০ মিমি ব্যাসার্ধের সমান্তরাল রাশির মধ্যে আলো ঘনীভূত করতে ব্যবহৃত হয়।ফটোসেলের আলোক নির্গত গর্তটি তার সামনে লেন্সের ফোকাল পয়েন্টে অবস্থিত হওয়া উচিত, এবং এর ব্যাসার্ধ (d) লেন্সের ফোকাল দৈর্ঘ্য (f) এর উপর নির্ভর করবে যাতে d/f 0 এর চেয়ে কম হয়।04; ডিটেক্টর এবং আমদানিকৃত সিলিকন ফটোডাইড প্রোব, ফটোডিটেকশন চেম্বার 0.1% রৈখিক স্থিতিশীলতা আছে, 10-বিট পরিমাপ পরিসীমা,সিলিকন ফোটোডের স্পেকট্রাল ডিস্ট্রিবিউশন রেসপন্সিবিলিটি সিআইই (উজ্জ্বলতা বক্ররেখা) এর সাথে সামঞ্জস্যপূর্ণ, এবং স্ট্যান্ডার্ড ফাংশন V ((γ) কমপক্ষে ± 5% নির্ভুলতা অর্জন করতে পারে; অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেমের ৯০% প্রতিক্রিয়া সময় ৩ সেকেন্ডের বেশি নয়।
2.5	গ্যাস নমুনা সংগ্রহের ডিভাইস	SS304 থেকে তৈরি টিউব পার্সিং টেস্ট নমুনা টেস্টিং টিউবটি নমুনা টেস্টিং টিউবে জমা হওয়া কার্বাইডগুলি সরিয়ে ফেলার জন্য এবং সিস্টেমের বিলম্বের সময় হ্রাস করার জন্য একটি পৃথকযোগ্য নকশা রয়েছে
2গ্যাস এবং এর নিয়ন্ত্রণ ব্যবস্থা
3.1	বার্নার	গদি পোড়ানোর জন্য বিশেষ টি-বার্নারটি প্রধান এবং পাশের বার্নারগুলির সমন্বয়ে গঠিত। এটি একটি মোবাইল ট্রলিতে ইনস্টল করা হয় এবং স্ট্যান্ডার্ড ওজন এবং পা দিয়ে সজ্জিত।টি-বার্নার মাথা উচ্চতা নিয়মিত হয় এবং উপাদান SS304 হয়;
3.2	ইগনিশন ডিভাইস	দীর্ঘ উন্মুক্ত শিখা জ্বালানীর পদ্ধতি গ্রহণ করা হয়, দূরবর্তী জ্বালানির সম্ভব, নিরাপদ এবং জ্বালানির সাফল্যের হার 99% এর কম নয়;
		প্রধান এবং পার্শ্বীয় জ্বলন মাথা একটি দীর্ঘ খোলা শিখা ignition ডিভাইস দিয়ে সজ্জিত করা হয় এবং ডিভাইস একটি পৃথকভাবে গ্যাস সরবরাহ পাইপ দিয়ে সজ্জিত করা হয়,যা জ্বলন মাথা প্রবাহকে প্রভাবিত করে না এবং একটি সুই ভালভের মাধ্যমে পৃথকভাবে নিয়ন্ত্রিত হতে পারে;
		একটি স্পার্ক ইগনিশন ডিভাইস দিয়ে সজ্জিত যা একটি দীর্ঘ খোলা শিখা, ম্যানুয়াল ইগনিশন ছাড়া, নিরাপদ এবং দূরবর্তী নিয়ন্ত্রণ;
3.3	জ্বলন মাথা গ্যাস প্রবাহ নিয়ন্ত্রণ	প্রধান এবং পাশের বার্নারগুলি যথাক্রমে প্রোপেন প্রবাহ নিয়ন্ত্রণের জন্য ভর প্রবাহ মিটার দিয়ে সজ্জিত;
		আমেরিকান অ্যালিক্যাট ভর প্রবাহ মিটার গ্রহণ করুন, মাধ্যমটি প্রোপেন, 0-450mg/s পরিসীমা, নির্ভুলতা ± ((0.8%rdg+0.2%F.S.), প্রতিক্রিয়া সময় 0.1s;
		গ্যাসের প্রবাহ সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয়, এবং শিখা সময় স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়;
3.4	ক্যালিব্রেটেড বালি বার্নার	ক্যালিব্রেটেড বালি বার্নার
3.4	ক্যালিব্রেটেড বালি বার্নার	দীর্ঘ উন্মুক্ত শিখা জ্বালানী ডিভাইস এবং বৈদ্যুতিক স্পার্ক জ্বালানী ডিভাইস দিয়ে সজ্জিত, দূরবর্তী জ্বালানী সম্ভব, নিরাপদ এবং উচ্চ সাফল্যের হার;
3.5	ক্যালিব্রেটেড গ্যাস প্রবাহ নিয়ন্ত্রণ	আমেরিকান অ্যালিক্যাট ভর প্রবাহ মিটার ব্যবহার করে, মাধ্যমটি প্রোপেন, পরিসীমা 0-7g / s, নির্ভুলতা ± ((0.8%rdg + 0.2%F.S.), প্রতিক্রিয়া সময় 0.1s, এবং সর্বাধিক ক্যালিব্রেশন শিখা 300kw;
3.5	ক্যালিব্রেটেড গ্যাস প্রবাহ নিয়ন্ত্রণ	ক্যালিব্রেশন গ্যাসের প্রবাহটি সফটওয়্যার দ্বারা নিয়ন্ত্রিত হয় যা স্বয়ংক্রিয়ভাবে 75kw/160kw এর আউটপুট সহ ধাপে ধাপে ক্যালিব্রেশন শিখা উৎস নিয়ন্ত্রণ করতে পারে;
3.6	নিয়ন্ত্রণ ব্যবস্থা	গ্যাসের প্রবাহ নিয়ন্ত্রণের জন্য Omron PLC ব্যবহার করুন, একটি নিরাপদ এবং নির্ভরযোগ্য গ্যাস বন্ধ ডিভাইস দিয়ে সজ্জিত;
3.6	নিয়ন্ত্রণ ব্যবস্থা	গ্যাস নিয়ন্ত্রণ বাক্সের পৃথক কনফিগারেশন, অপারেশন এবং রক্ষণাবেক্ষণের জন্য নিরাপদ এবং সুবিধাজনক;
ধোঁয়াশা গ্যাস প্রক্রিয়াকরণ সিস্টেম
4.1	ধোঁয়াশা গ্যাস ফিল্টারিং	তিন ধাপের ফিল্টার ডিভাইস দিয়ে সজ্জিত, ধোঁয়াশায় ধুলো দীর্ঘমেয়াদী ফিল্টারঃ প্রথম শ্রেণীর গ্লাস ফাইবার ক্যাটুন ঘন ফিল্টার, ধোঁয়াশা গ্যাসে কার্বাইডের বড় কণা ফিল্টার করে এবং ফিল্টার উপাদানটি দ্রুত প্রতিস্থাপন করা যায়; দ্বিতীয় শ্রেণীর আমেরিকান পার্কার ফিল্টার, ফিল্টার উপাদানটি পিটিএফই, যথার্থতা 2μm, এবং ফিল্টার উপাদানটি দ্রুত অপসারণ এবং প্রতিস্থাপন করা যেতে পারে; তিন ধাপের পিটিএফই ঝিল্লি পরিস্রাবণ, 0.5μm এর সঠিকতার সাথে, কার্যকরভাবে আর্দ্রতা কাটা;
4.2	ঠান্ডা ফাঁদ	কম্প্রেশন পাম্প টাইপ কোল্ড ট্র্যাপ, শীতল ক্ষমতা 320KJ/h, তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা 0.1°C, স্ট্যাটিক পরিবর্তন 0.1K, স্বয়ংক্রিয় শুরু এবং রক্ষণাবেক্ষণ মুক্ত
4.3	বাষ্প ফাঁদ	স্বয়ংক্রিয়ভাবে ঠান্ডা ফাঁদ দ্বারা উত্পন্ন শীতল জল ড্রেন, রক্ষণাবেক্ষণ ছাড়া;
4.4	শুকানোর কলাম	নমুনা গ্যাসে অবশিষ্ট জলীয় বাষ্প শুকানোর জন্য ব্যবহৃত হয়, এটি দ্রুত বিচ্ছিন্ন করা যেতে পারে এবং শুকানোর মাধ্যমের সাথে প্রতিস্থাপিত হতে পারে
4.5	নমুনা গ্রহণের পাম্প	জার্মান KNF ভ্যাকুয়াম নমুনা পাম্প, একটি নমুনা ক্ষমতা 16L / মিনিট সঙ্গে, উচ্চ বায়ু tightness, কম গোলমাল এবং কম কম্পন সঙ্গে, 50KPa একটি নমুনা চাপ অবিচ্ছিন্নভাবে আউটপুট করতে পারেন
4.6	রোটামেটার	0-1.5L/min এর পরিসীমা সহ আমদানি করা রোটামেটার, যা আউটপুট নমুনা গ্যাস প্রবাহকে স্থিতিশীল করতে পারে এবং গ্যাস প্রবাহের ওঠানামা দ্বারা সৃষ্ট পরিমাপের ত্রুটি হ্রাস করতে পারে;
3গ্যাস ঘনত্ব বিশ্লেষণ সিস্টেম
5.1	গ্যাস বিশ্লেষক (Servomex)	আমদানি করা O2 বিশ্লেষক, প্যারাম্যাগনেটিক O2 ঘনত্ব বিশ্লেষণ, পরিমাপ পরিসীমা 0-21%, নির্ভুলতা 0.01%, প্রতিক্রিয়া সময় 12 সেকেন্ডের বেশি নয়, বিশ্লেষকের ড্রাইভ এবং গোলমাল 30 মিনিটের মধ্যে 100ppm এর বেশি নয়; রৈখিক বিচ্যুতিঃ ≤১%F.S. পুনরাবৃত্তিযোগ্যতাঃ ≤0.5F.S. শূন্য ভাসমান বৃষ্টিপাতঃ ≤1%F.S./7D; শুরু করার সময়ঃ ≤30 মিনিট;
5.1	গ্যাস বিশ্লেষক (Servomex)	আমদানি করা CO/CO2 বিশ্লেষক, IR টাইপ CO/CO2 ঘনত্ব বিশ্লেষণ, পরিমাপ পরিসীমা CO: 0-1%, নির্ভুলতা 0.01%, CO2: 0-10%, নির্ভুলতা 0.01%, এবং প্রতিক্রিয়া সময় 12 সেকেন্ড অতিক্রম করে না।
3তথ্য সংগ্রহ ব্যবস্থা
6.1	অধিগ্রহণ মডিউল	অ্যাডভানটেকের অধিগ্রহণ মডিউল ব্যবহার করে, গ্যাসের ঘনত্ব সংগ্রহের নির্ভুলতা ১০০×১০-৬। তাপমাত্রা সংগ্রহের নির্ভুলতা ০.১°সি। চাপের পার্থক্য সংগ্রহের নির্ভুলতা ০.১ পিএ। সময় অ্যাক্সিভেশন নির্ভুলতা 0.1 সেকেন্ড; অন্যান্য সংকেত পূর্ণ স্কেল আউটপুট মানের 0.1%;
6.2	তথ্য সংগ্রহ	সিস্টেমটি কমপক্ষে প্রতি 3 সেকেন্ডে নিম্নলিখিত তথ্য রেকর্ড করে এবং সংরক্ষণ করেঃ দ্বি-দিকের জোনের চাপের পার্থক্য, Pa; পাইপ তাপমাত্রা, কে; O2 ঘনত্ব, %; সিও ঘনত্ব, %; CO2 ঘনত্ব, %; প্রোপেনের ভর প্রবাহের হার, mg/s সময়, s
7. স্ট্যান্ডার্ড অপারেটিং সফটওয়্যার
স্ট্যান্ডার্ড অপারেটিং সফটওয়্যার নিম্নলিখিত ফাংশন অন্তর্ভুক্ত
7.1	সিস্টেমের অবস্থা পর্যবেক্ষণ	সিস্টেমের প্রতিটি সেন্সরের অবস্থা এবং সিগন্যালের মান পড়তে হবে।
7.2	সেন্সর ক্যালিব্রেশন	তাপমাত্রা, বাতাসের চাপ, আলোর পথ, ঘনত্ব বিশ্লেষণ ইত্যাদির জন্য সেন্সর ক্যালিব্রেশন
7.3	সিস্টেম ক্যালিব্রেশন	16CFR1633 স্ট্যান্ডার্ড সিস্টেম স্টেপ ক্যালিব্রেশন পদ্ধতি
7.4	স্ট্যান্ডার্ড অপারেটিং পদ্ধতি	16CFR1633 স্ট্যান্ডার্ড অপারেশন পদ্ধতি
7.5	প্রতিবেদন পর্যালোচনা	কাঁচা ডেটা অ্যাক্সেস এবং এক্সপোর্ট পরীক্ষার রিপোর্ট
7. অন্যান্য সহায়ক সরঞ্জাম
7.1	নমুনা পরীক্ষার কাঠামো	38mm স্টিলের কোণ লোহা দ্বারা welded, আকার 1900 * 990 * 115mm হয়
7.2	অবস্থান সরঞ্জাম 1	ম্যাট্রেস এবং পরীক্ষার ফ্রেমের উল্লম্ব অবস্থান নিশ্চিত করতে ব্যবহৃত হয়, উপাদানটি SS304
7.3	অবস্থান সরঞ্জাম 2	অ্যালুমিনিয়াম খাদ থেকে তৈরি জ্বলন মাথা এবং গদির মধ্যে দূরত্ব নিশ্চিত করতে ব্যবহৃত হয়
7.4	ভিসিআর	ভর্তি পরীক্ষার ভিডিও
7.5	টান শক্তি স্কেল	মেট্রেসের পৃষ্ঠের উপর প্রধান জ্বলন মাথা দ্বারা প্রয়োগ করা শক্তি নিশ্চিত করতে ব্যবহৃত হয়
7.6	ডেস্কটপ পিসি	অ্যাডভানটেক ইন্ডাস্ট্রিয়াল কম্পিউটার এবং ইন্টিগ্রেটেড ডেটা অ্যাক্সিভেশন ইন্টারফেস সিস্টেম অপারেশন স্থিতিশীলতা উন্নত।
